Yokogawa ANB10D-415/CU2T Шинный узел ESB

Описание

Спецификация

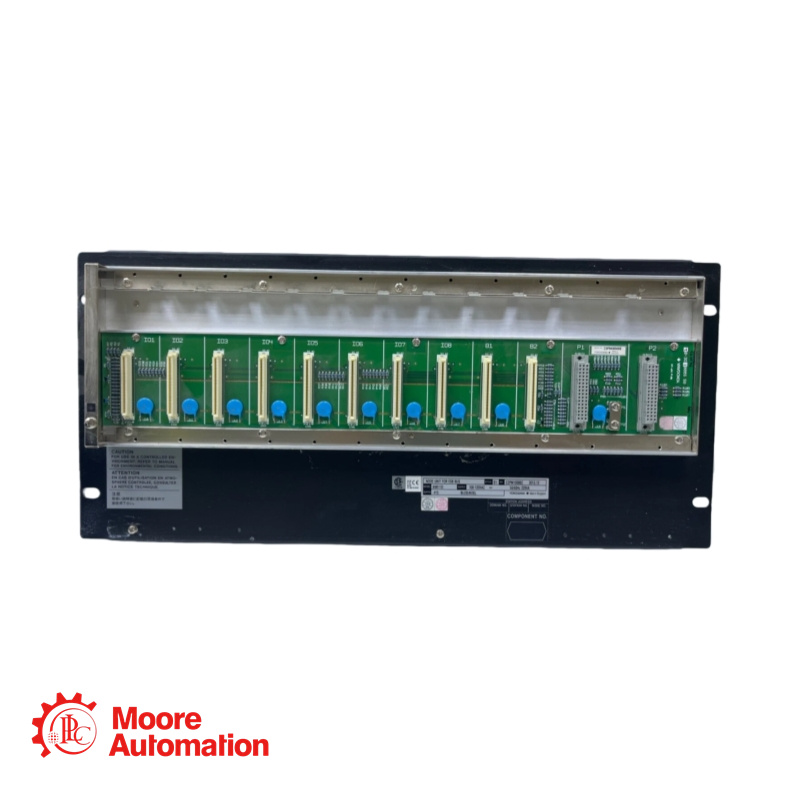

ANB10D-415/CU2T — это блок узлов шины ESB с двойным резервированием, предназначенный для надежной связи сигналов ввода-вывода с блоком управления полем (FCU) в системах ввода-вывода. Он имеет конфигурацию с двойным резервированием источника питания (указано 24 В постоянного тока), поддерживает до 8 модулей ввода-вывода и включает в себя разъемы с терминаторами для подключения к шине ESB. Этот блок монтируется в стойку, соответствует различным международным стандартам безопасности и электромагнитной совместимости и подходит для интеграции в промышленные архитектуры управления, такие как Vnet/IP и Vnet.

Напряжение и тип источника питания: 1: 100-120 В переменного тока, 50/60 Гц
Суффиксный код (основной): 4: источник питания 24 В постоянного тока
Код суффикса (вторичный): 1: Источник питания переменного тока 100-120 В (Примечание: Данные противоречивы. Судя по структуре модели "-415", цифра "4", вероятно, указывает на первичное напряжение 24 В постоянного тока. Для точной конфигурации уточните технические характеристики при заказе.)
Суффиксный код (класс защиты): 5: Базовый тип без взрывозащиты.
Доступны дополнительные суффиксные коды: 6: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и без взрывозащиты; 7: с опцией стандарта ISA G3 и без взрывозащиты; E: базовый тип со взрывозащитой; F: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и взрывозащитой; G: с опцией стандарта ISA G3 и взрывозащитой.
Код опции: /CU2T: Соединительный блок с терминатором для шины ESB (номер детали: S9564FA, количество: 2 шт.)
Доступны и другие коды опций: /CU2N: Блок разъемов для шины ESB; /ATDOC: Руководство по взрывозащите; /NDEL: Лицензия на программное обеспечение для расширения узла (необходима для подключения к AFV10D, AFV30D, AFV40D, AFF50D).
Подключение к блоку управления полем (БУП) осуществляется через шину ESB, для этого требуется модуль сопряжения шины ESB (EC401 или EC402), установленный в слоты 7/8 БУП.
Максимальное количество устанавливаемых модулей ввода/вывода: 8
Типичная конфигурация модулей: Модуль питания (PW481, PW482 или PW484): 2 модуля для конфигурации с двойным резервированием; Модуль интерфейса шины ESB (SB401): 2 модуля для конфигурации с двойным резервированием; Модули ввода/вывода: до 8
Потребляемая электроэнергия (24 В постоянного тока): 5,5 А
Потребляемая электроэнергия (100-120 В переменного тока): 200 ВА, 120 Вт
Потребляемая электроэнергия (220-240 В переменного тока): 230 ВА, 120 Вт
