Yokogawa ANB10D-415/CU2N/NDEL Шинный узел ESB

Описание

Спецификация

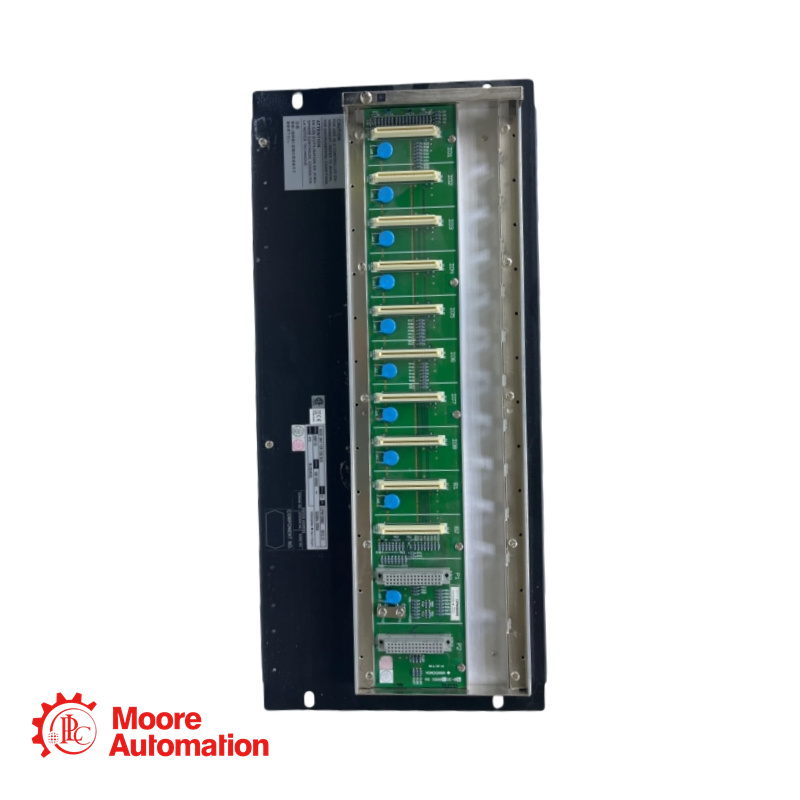

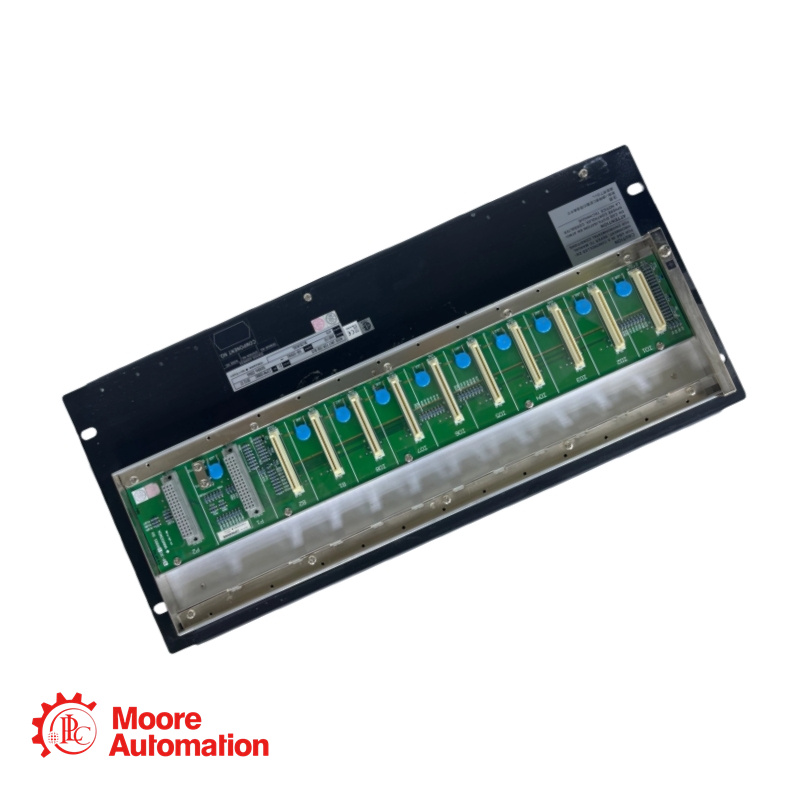

ANB10D-415/CU2N/NDEL — это блок узлов шины ESB с двойным резервированием, разработанный для безопасной связи ввода-вывода с полевыми блоками управления Yokogawa. Для совместимости с конкретными моделями полевых блоков управления требуется обязательное лицензирование расширения узла. Оснащенный двойным резервированием питания 24 В постоянного тока, двумя разъемами шины ESB и поддержкой до 8 модулей ввода-вывода, он обеспечивает надежную интеграцию в системы управления на базе шин ESB. Разработанный для промышленных условий, этот блок, монтируемый в стойку, соответствует строгим международным стандартам безопасности и электромагнитной совместимости и включает в себя необходимое лицензирование программного обеспечения для расширения возможностей подключения узла.

Напряжение и тип источника питания: источник питания постоянного тока 24 В (на основе суффиксного кода "4" в "-415")
Суффиксный код (основной): 4: источник питания 24 В постоянного тока
Дополнительный суффиксный код: 1: источник питания переменного тока 100-120 В (Примечание: структура суффиксного кода «-415» указывает, что основным источником питания является «4» для постоянного тока 24 В; для точной конфигурации с двойным источником питания может потребоваться проверка).
Суффиксный код (класс защиты): 5: Базовый тип без взрывозащиты.
Доступны дополнительные суффиксные коды: 6: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и без взрывозащиты; 7: с опцией стандарта ISA G3 и без взрывозащиты; E: базовый тип со взрывозащитой; F: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и взрывозащитой; G: с опцией стандарта ISA G3 и взрывозащитой.
Код опции 1: /CU2N: Разъем для шины ESB (номер детали: S9562FA, количество: 2 шт.)
Код опции 2: /NDEL: Лицензия на программное обеспечение для расширения узла (обязательна для подключения к AFV10D, AFV30D, AFV40D и AFF50D)
Доступны и другие коды опций: /CU2T: Соединительный блок с терминатором для шины ESB; /ATDOC: Руководство по взрывозащите.
Подключение к блоку управления полем (БУП) осуществляется через шину ESB, для этого требуется модуль сопряжения шины ESB (EC401 или EC402), установленный в слоты 7/8 БУП.
Совместимые блоки управления двигателем (FCU), требующие /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Максимальное количество устанавливаемых модулей ввода/вывода: 8
Типичная конфигурация модулей: Модуль питания (PW481, PW482 или PW484): 2 модуля для конфигурации с двойным резервированием; Модуль интерфейса шины ESB (SB401): 2 модуля для конфигурации с двойным резервированием; Модули ввода/вывода: до 8
Потребляемая электроэнергия (24 В постоянного тока): 5,5 А
Потребляемая электроэнергия (100-120 В переменного тока): 200 ВА, 120 Вт
Потребляемая электроэнергия (220-240 В переменного тока): 230 ВА, 120 Вт
