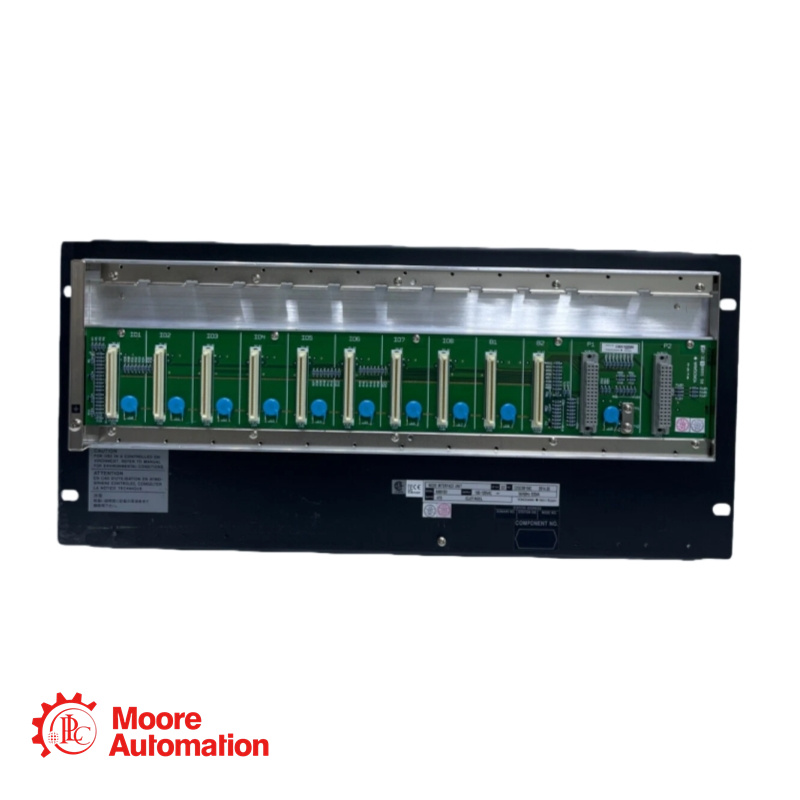

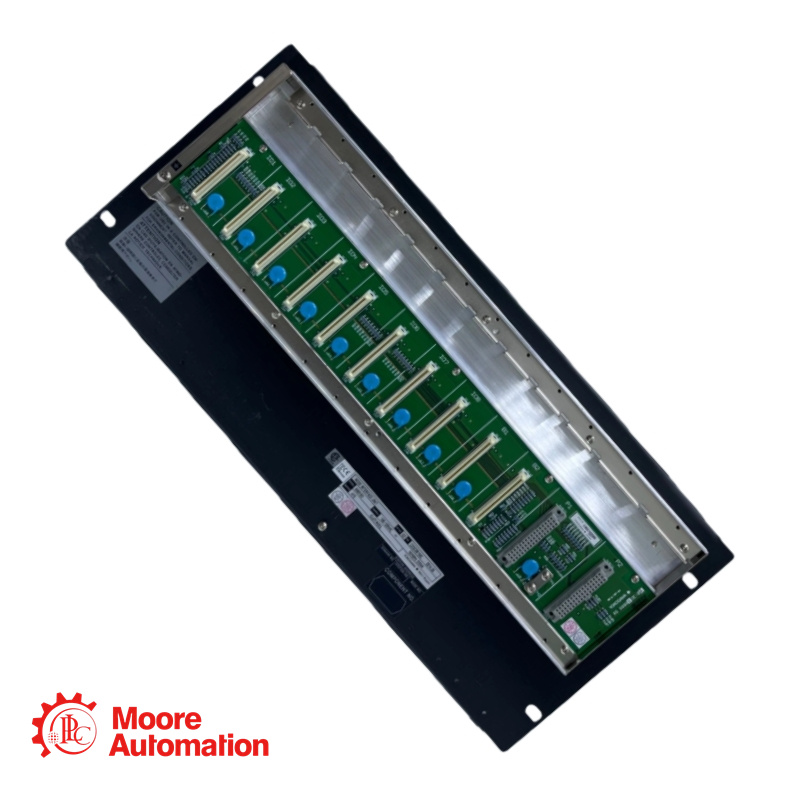

Yokogawa ANB10D-415/CU2N Шинный узел ESB

Описание

Спецификация

ANB10D-415/CU2N — это надёжный блок с двойным резервированием шины ESB, предназначенный для сопряжения сигналов ввода/вывода с блоком управления полем в системе FIO компании Yokogawa. Он поддерживает двойное резервирование питания (указано 24 В постоянного тока), вмещает до 8 модулей ввода/вывода и поставляется с двумя разъемами шины ESB для надёжной связи. Этот блок, монтируемый в стойку, соответствует международным стандартам безопасности и электромагнитной совместимости и подходит для интеграции в промышленные системы управления на основе Vnet/IP и Vnet.

Конфигурация источника питания: Двойной резервный источник питания
Напряжение и тип источника питания: источник питания постоянного тока 24 В (на основе суффиксного кода "4" в "-415")
Суффиксный код (основной): 4: источник питания 24 В постоянного тока
Дополнительный суффиксный код: 1: источник питания переменного тока 100-120 В (Примечание: структура суффиксного кода «-415» указывает, что основным источником питания является «4» для постоянного тока 24 В, хотя для точной конфигурации с двумя источниками питания может потребоваться дополнительное уточнение).
Суффиксный код (класс защиты): 5: Базовый тип без взрывозащиты.
Доступны дополнительные суффиксные коды: 6: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и без взрывозащиты; 7: с опцией стандарта ISA G3 и без взрывозащиты; E: базовый тип со взрывозащитой; F: с опцией стандарта ISA G3, температурным режимом (-20°C до 70°C) и взрывозащитой; G: с опцией стандарта ISA G3 и взрывозащитой.
Код опции: /CU2N: Разъем для шины ESB (номер детали: S9562FA, количество: 2 шт.)
Доступны и другие коды опций: /CU2T: Блок разъемов с терминатором для шины ESB; /ATDOC: Руководство по взрывозащите; /NDEL: Лицензия на программное обеспечение для расширения узла (необходима для подключения к AFV10D, AFV30D, AFV40D, AFF50D).
Подключение к блоку управления полем (БУП) осуществляется через шину ESB, для этого требуется модуль сопряжения шины ESB (EC401 или EC402), установленный в слоты 7/8 БУП.
Максимальное количество устанавливаемых модулей ввода/вывода: 8
Типичная конфигурация модулей: Модуль питания (PW481, PW482 или PW484): 2 модуля для конфигурации с двойным резервированием; Модуль интерфейса шины ESB (SB401): 2 модуля для конфигурации с двойным резервированием; Модули ввода/вывода: до 8
Потребляемая электроэнергия (24 В постоянного тока): 5,5 А
Потребляемая электроэнергия (100-120 В переменного тока): 200 ВА, 120 Вт
Потребляемая электроэнергия (220-240 В переменного тока): 230 ВА, 120 Вт
