Блок управления полевой машиной Yokogawa AFV10S

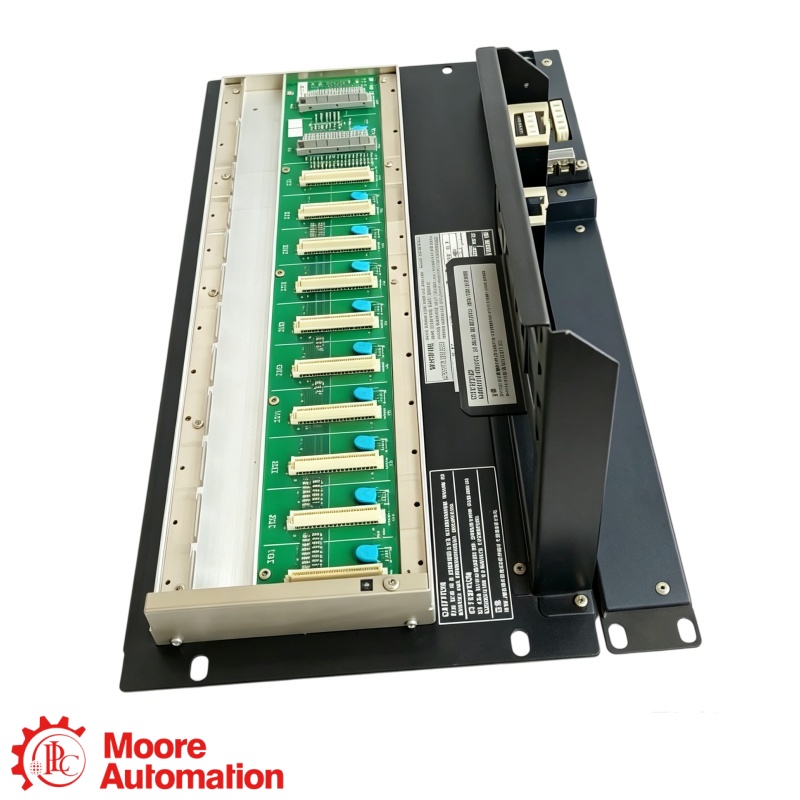

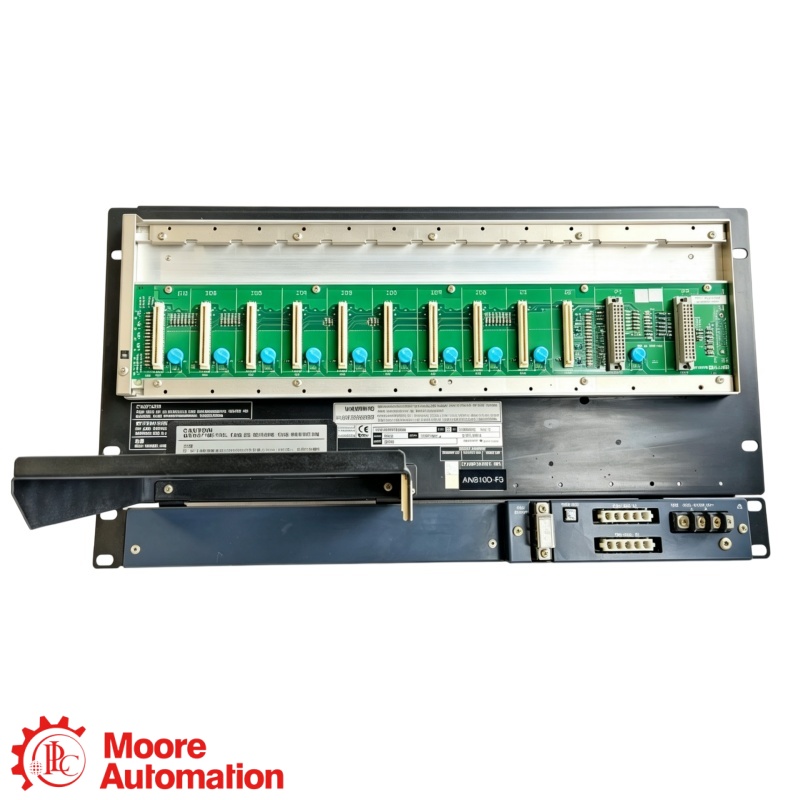

AFV10S Это блок управления полевыми операциями Yokogawa для Vnet/IP и FIO, выполненный в виде монтируемой в 19-дюймовую стойку станции управления полевыми операциями. Он соединяет станцию ​​управления полевыми операциями с соответствующими узловыми блоками шины ESB/ER; перед использованием необходимо убедиться, что полный суффикс, функция управления LFS1500 и установленная конфигурация CENTUM совпадают.

AFV10S Предназначен для двухканальной резервированной сети Vnet/IP с FIO и установки в 19-дюймовую стойку. Необходимо подтвердить тип шин Vnet/IP, расположение FIO/узлового блока, соединения шин ESB или ER, а также точный суффикс, поскольку AFV10S Это не автономная универсальная стойка ввода-вывода.

В соответствии со спецификацией Yokogawa, для полевой станции управления требуется функция управления LFS1500. Для указанной конфигурации ввода-вывода турбомашин, AFV10S Поддерживает до 8 модулей (4 комплекта с двойным резервированием) и 4000 слов/FCS; пакет расширения узла LFS1550-V11 позволяет увеличить это количество до 16 модулей (8 комплектов).

AFV10S Суффиксные коды позволяют различать питание от сети переменного тока 100–120 В, 220–240 В или 24 В постоянного тока, а также базовые варианты, варианты по стандарту ISA Standard G3 или варианты с взрывозащитой. При заказе и проверке совместимости необходимо использовать полный кодированный суффикс, а не только базовую модель.

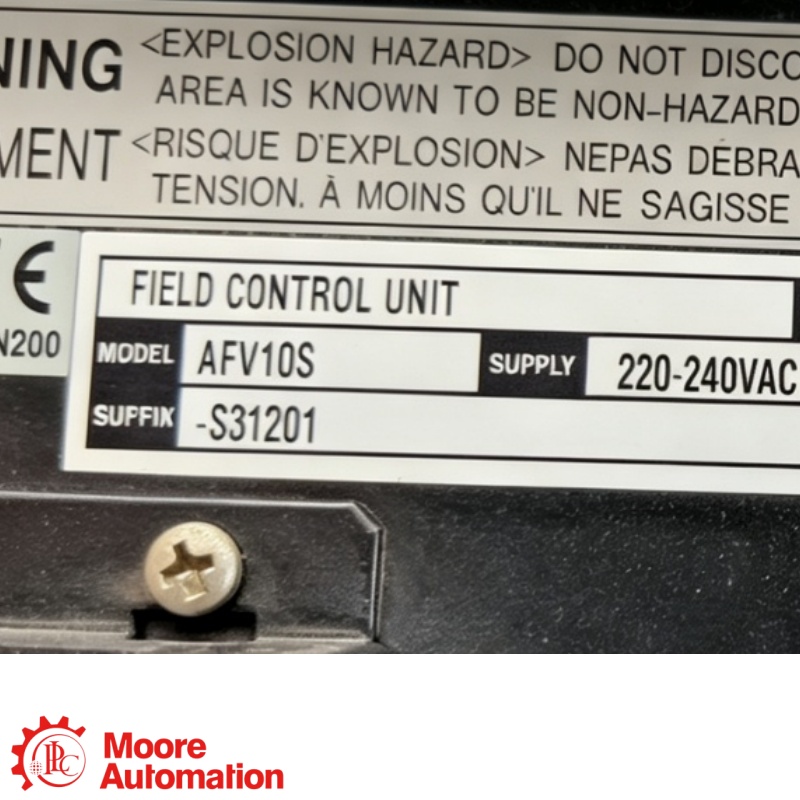

Подтвердите полную заводскую табличку и тип, положение в 19-дюймовой стойке, выбранный источник питания, заземление, проводку Vnet/IP/FIO, соединения узлового блока и шины ESB/ER, функциональность LFS1500, условия окружающей среды и запись о выключении/резервном копировании. Если установлены модули со встроенными перегородками, Yokogawa рекомендует комплект изоляционных перегородок T9083ND.

Что касается SEM на Vnet/IP, Йокогава заявляет, что AFV10S Должен быть стиль 2 или более поздней версии. Перед вводом в эксплуатацию проверьте номер стиля на бирке компонента и требования к версиям SEM и CENTUM; не следует делать вывод о совместимости, основываясь только на базовой модели.

Предоставьте полный текст. AFV10S Суффикс, стиль/версия, коды питания и защиты, функция LFS1500, установленная система FCS и положение в стойке, фотографии Vnet/IP/FIO и узлового блока, количество и место назначения. Используйте официальную техническую документацию Yokogawa GS 33K50E30-50E для подтверждения заказанной конфигурации.
