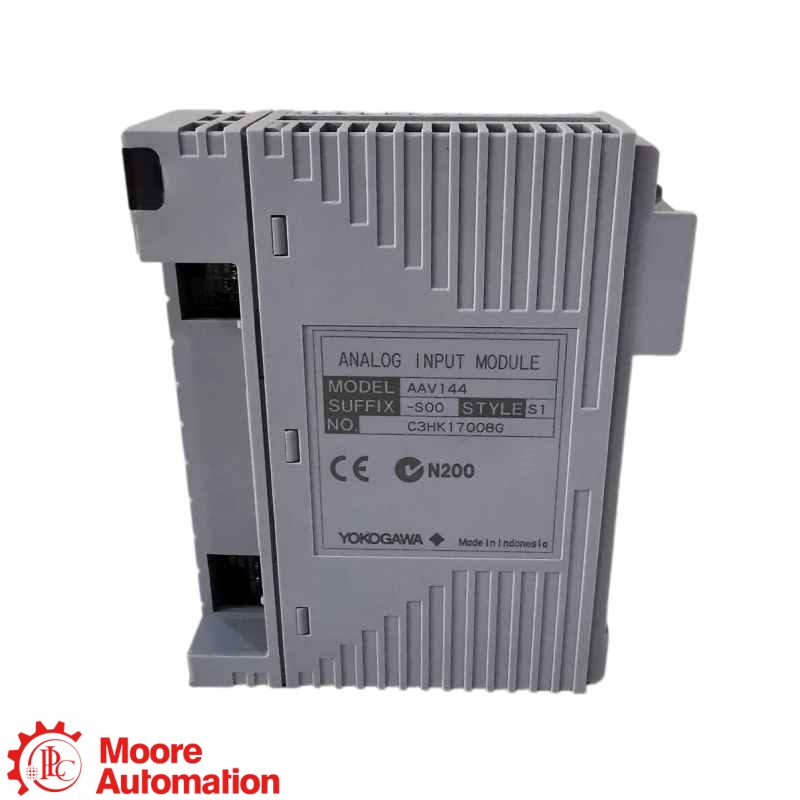

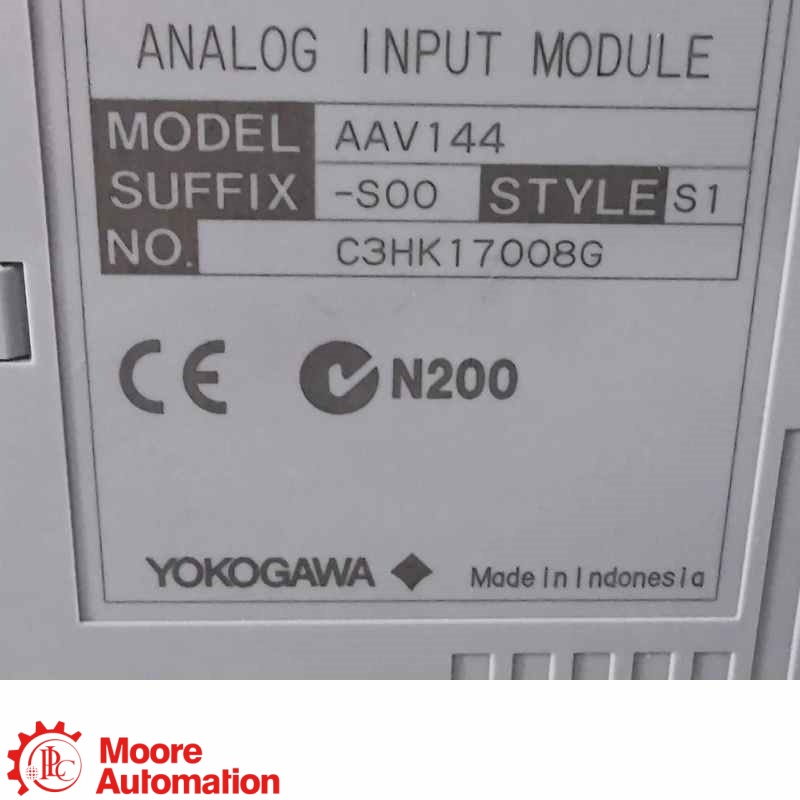

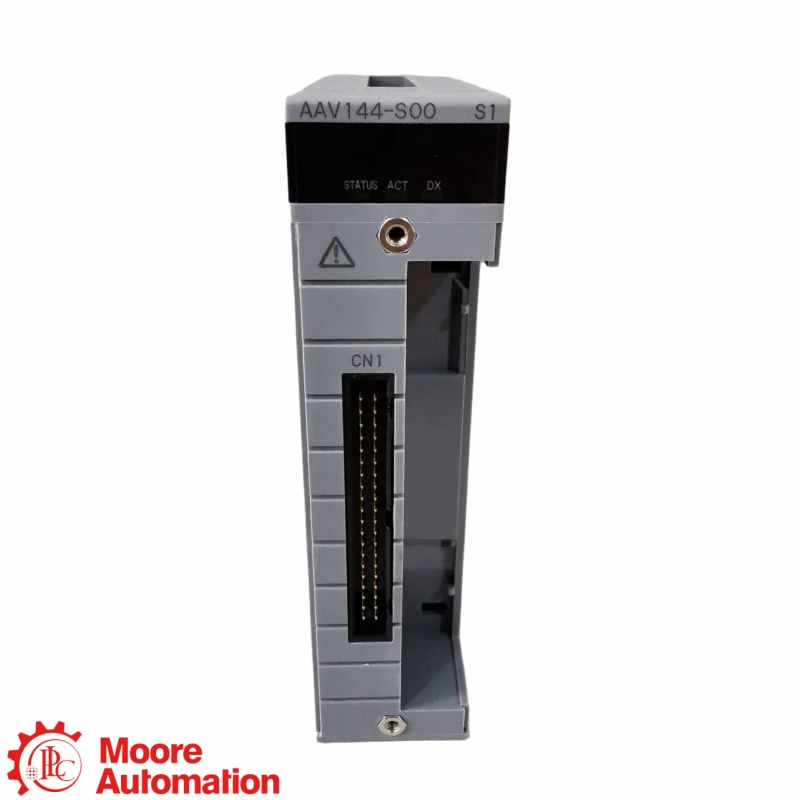

Изолированный 16-канальный модуль ввода напряжения Yokogawa AAV144
Изолированный 16-канальный модуль ввода напряжения Yokogawa AAV144
Изолированный 16-канальный модуль ввода напряжения Yokogawa AAV144

Изолированный 16-канальный модуль ввода напряжения Yokogawa AAV144

Изолированный 16-канальный модуль ввода напряжения

ААВ144

AAV144 — это модуль изолированного входного напряжения от Yokogawa, рассчитанный на 16 каналов. Официальные спецификации Yokogawa позволяют устанавливать для всей группы каналов входное напряжение либо от 1 до 5 В, либо от -10 до +10 В.

ШИРИНА32,8 мм
ВЫСОТА130 мм
ГЛУБИНА107,5 мм
ИЗОЛЯЦИЯНеизолированный
БРЕНДЙокогава
ТИП ПРОДУКТААналоговый входной модуль
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
ПРОВЕРКАПеред заменой убедитесь в наличии полного суффиксного кода AAV144, совместимого блока FIO-узла, выбранного диапазона входного сигнала, терминального оборудования, кабеля и проводки канала.
ЗАПРОСИТЬ ЦЕНУ

  • Бренд :

    Yokogawa

  • номер части :

    AAV144

  • Масса :

    0.20 kg

  • Описание :

    Analog Input Module
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
ИНФОРМАЦИЯ О ПРОДУКТЕ● ОФИЦИАЛЬНЫЙ ИСТОЧНИК ЁКОГАВЫ
ПРОВЕРКА АРТИКУЛА ИЗДЕЛИЯ

ААВ144

Изолированный 16-канальный модуль ввода напряжения

1–5 В или -10–+10 В · 16 входов · Изолированный

РОЛЬ ПРОДУКТА
ААВ144 Это модуль аналогового ввода Yokogawa (от 1 до 5 В или от -10 до +10 В, 16 каналов, изолированный). Принимает шестнадцать изолированных входных сигналов напряжения для совместимых систем Yokogawa FIO.
ПРОВЕРКА УСТАНОВКИ
Перед заменой убедитесь в наличии полного суффиксного кода AAV144, совместимого блока FIO-узла, выбранного диапазона входного сигнала, терминального оборудования, кабеля и проводки канала.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.comWhatsApp+86 153 5940 8275
ОФИЦИАЛЬНЫЙ ИСТОЧНИК ЁКОГАВЫ

Технические характеристики

ПРОВЕРЬТЕ ПОЛНУЮ КОНФИГУРАЦИЮ МОДУЛЯ
ААВ144

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ТИП ПРОДУКТААналоговый входной модуль
СИГНАЛот 1 до 5 В или от -10 до +10 В
КАНАЛЫ16 входов
ИЗОЛЯЦИЯНеизолированный
Проверка конфигурации
Используйте официальную спецификацию модуля Yokogawa и полный реестр установленной системы.
ПроизводительЙокогава
МодельААВ144
Тип продуктаМодуль аналогового ввода (от 1 до 5 В или от -10 до +10 В, 16 каналов, изолированный)
Настройка канала16 входов
Диапазон сигналаот 1 до 5 В или от -10 до +10 В
Точность±4 мВ при напряжении от 1 до 5 В; ±20 мВ при напряжении от -10 до +10 В.
Период обновления данных10 мс
Переключение входного сигналаКомплект для CH1–CH16
Допустимое входное напряжение±30 В
ИзоляцияНеизолированный
Внешнее подключениеКлемма с зажимным креплением, кабель с разъемом MIL или специальный кабель (KS1)
Максимальное потребление тока500 мА при 5 В постоянного тока
МассаПримерно 0,20 кг
Изоляционная устойчивостьМежду входом и системой подавалось переменное напряжение 1500 В в течение 1 минуты.
Часто задаваемые вопросы

Часто задаваемые вопросы о технических характеристиках, совместимости и замене AAV144

Какой тип продукции имеется в виду? ААВ144?＋

ААВ144 Это аналоговый входной модуль Yokogawa (от 1 до 5 В или от -10 до +10 В, 16 каналов, изолированный).

Какой диапазон сигнала используется? ААВ144 использовать?＋

ААВ144 используется напряжение от 1 до 5 В или от -10 до +10 В.

Сколько каналов у ААВ144 предоставлять?＋

ААВ144 Предоставляет 16 входных сигналов.

Является ААВ144 изолированный?＋

ААВ144 не изолирован в соответствии с официальными техническими условиями Yokogawa.

Какой период обновления данных? ААВ144?＋

ААВ144 Период обновления данных составляет 10 мс.

Какие данные о подключении и питании относятся к ААВ144?＋

ААВ144 Используется клеммная колодка, кабель с разъемом MIL или специальный кабель (KS1); максимальное потребление тока составляет 500 мА при напряжении 5 В постоянного тока, а заявленный вес составляет приблизительно 0,20 кг.

Что необходимо проверить перед заменой? ААВ144?＋

Перед заменой убедитесь в наличии полного суффиксного кода AAV144, совместимого блока FIO-узла, выбранного диапазона входного сигнала, терминального оборудования, кабеля и проводки канала.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте конфигурацию AAV144 с помощью Frida.

Для проверки совместимости укажите полный суффиксный код AAV144, модель узлового блока, аппаратное обеспечение терминала, диапазон сигнала, схему подключения каналов, количество и пункт назначения.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Руководства и официальные справочники для
ААВ144

В официальных источниках Yokogawa AAV144 обозначается как модуль аналогового ввода (от 1 до 5 В или от -10 до +10 В, 16 каналов, изолированный).

Официальная документация модуля AAV144

В документе Yokogawa GS 33J60F60-01EN представлены официальные технические характеристики, диапазон сигнала, количество каналов, данные о времени отклика, потребление тока, вес, варианты подключения и информация о коде заказа для AAV144.

ОТКРЫТАЯ ОФИЦИАЛЬНАЯ СПЕЦИФИКАЦИЯ МОДУЛЯ ↗

Свяжитесь с нами для получения поддержки

Пришлите полную модель, количество, аппаратное обеспечение терминала, версию системы, а также ваш технический вопрос или вопрос по закупке.

Приведенная выше спецификация является официальной спецификацией модуля Yokogawa. Перед заменой убедитесь в наличии полного суффиксного кода AAV144, совместимого блока FIO-узла, выбранного диапазона входного сигнала, клеммного оборудования, кабеля и проводки канала.

YOKOGAWA FIO · МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА

Как AAV144 устанавливается в систему Yokogawa FIO

Йокогава это бренд; ААВ144 Это модуль аналогового ввода (от 1 до 5 В или от -10 до +10 В, 16 каналов, изолированный), используемый с совместимыми узлами Yokogawa FIO и системами управления полем.

Йокогава · БРЕНД
Аналоговый входной модуль AAV1441–5 В или -10–+10 В · 16 входов · Изолированный
СИСТЕМНАЯ РОЛЬ

АНАЛОГОВЫЙ ВХОДНОЙ МОДУЛЬ

Принимает шестнадцать изолированных входных сигналов напряжения для совместимых систем Yokogawa FIO.

ДИАПАЗОН СИГНАЛА

1–5 В или -10–+10 В

Проверьте диапазон сигнала и схему подключения каналов, сравнив их с установленной полевой цепью.

КЛЕММНОЕ СОЕДИНЕНИЕ

Клемма зажимного типа, кабель военного образца или специальный кабель (KS1)

Перед установкой убедитесь в правильности выбора клеммной колодки или кабеля, узлового блока и полного суффиксного кода.

Системные взаимоотношения: Перед заменой убедитесь в правильности маркировки AAV144, совместимости блока узла FIO, аппаратного обеспечения терминала, конфигурации канала и заданном диапазоне сигнала.
ДОКАЗАТЕЛЬСТВА ПРОВЕРКИ

Необходимы доказательства для корректной проверки AAV144.

Идентификация продукта

Сопоставьте AAV144 с полным набором данных Yokogawa: этикеткой, кодом суффикса и записью об установленном устройстве ввода/вывода.

Контекст установки

Задокументируйте устройство узла, слот, терминальное оборудование, диапазон сигнала и полевую проводку.

ССЫЛКА НА ПРОДУКТААВ144Полная модель, суффиксный код и идентификатор модуля.
Доказательства конфигурации

Подтвердите настроенный диапазон сигнала, распределение каналов, аппаратное обеспечение терминала и конфигурацию резервного модуля.

Замена чека

Не следует производить замену по внешнему виду. Перед заменой убедитесь в наличии полного суффиксного кода AAV144, совместимого блока FIO, выбранного диапазона входного сигнала, терминального оборудования, кабеля и проводки канала.
