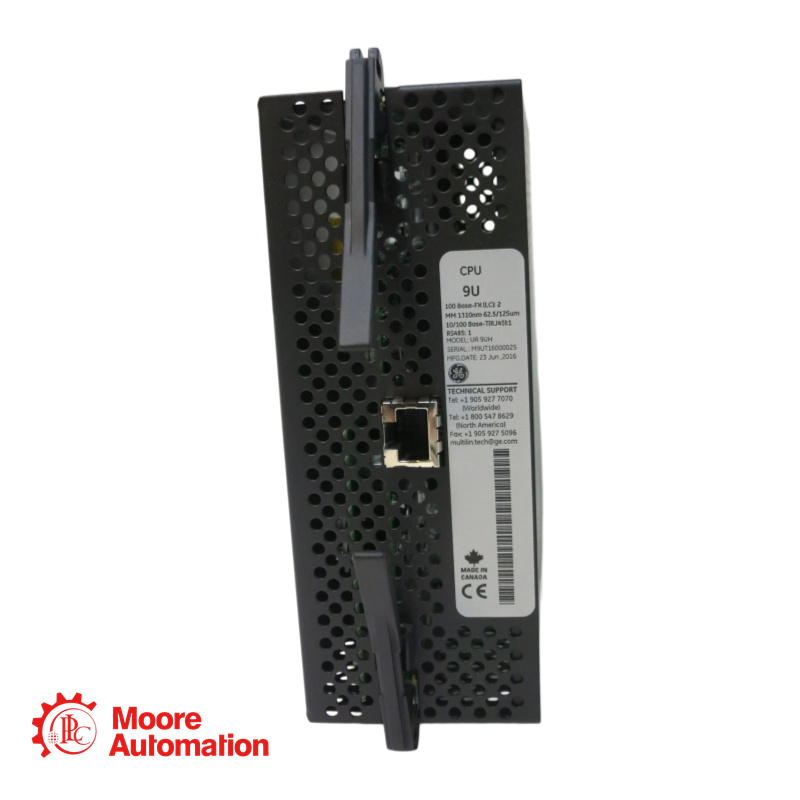

Модуль ЦП UR 9UH GE

Как я могу узнать цену?

UR 9UH

Менеджер по продажам:Фрида
◆Телефон/WhatsApp:+86 15359408275
◆Электронная почта:sales5@mooreplc.com

Описание - Модуль ЦП

UR 9UH

Модуль GE Multilin UR 9UH (или UR-9UH) — это процессорный модуль для серии универсальных реле. Он широко используется в реле управления генераторами G60. Этот модуль отвечает за обработку данных, связь и функции защиты реле и включает интерфейсы RS485 и Ethernet (100BaseFx/100BaseT).

Параметр - Модуль ЦП

UR 9UH

Тип продукта: Модуль ЦП
Совместимость: реле серии GE Multilin UR (универсальные реле)
Коммуникационные порты: Ethernet 10/100Base-T (RJ45), последовательный порт RS485, оптоволоконный порт 100Base-FX.
Поддерживаемые протоколы: IEC 61850, DNP3, Modbus, IEEE C37.118
Время ответа:< 5 мс
Рабочая температура: от -40 °C до +70 °C
Температура хранения: от -40 °C до +85 °C

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ - Модуль ЦП

UR 9UH

В: Какова роль датчика UR 9UH в системе защиты генератора G60?
UR-9UH — это центральный процессор платформы Universal Relay (UR). Он отвечает за выполнение алгоритмов защиты, логики управления в реальном времени и управление всей передачей данных между реле и системой SCADA/DCS. Он обрабатывает входные сигналы от модулей CT/VT и выдает команды отключения на основе настроенной логики, обеспечивая время отклика в пределах субцикла при неисправностях генератора.

В: Совместим ли модуль UR 9UH со старыми модулями CT/VT или другим оборудованием серии UR?
Это критически важный технический аспект. UR-9UH относится к «новому» поколению оборудования UR. Он совместим только с более новыми модулями CT/VT (коды заказа от 8F до 8R), которые обычно имеют синюю маркировку. Если вы попытаетесь использовать процессор UR 9UH с модулем CT/VT более старого поколения (например, 8A-8D), реле не будет работать и отобразит ошибку HARDWARE MISMATCH или DSP ERROR.

В: Какие интерфейсы связи доступны и какие протоколы поддерживаются для интеграции?
UR 9UH оснащен мощным набором коммуникационных интерфейсов, включая:
1 последовательный порт RS485 (Modbus RTU/DNP3)
2 многомодовых оптических Ethernet-порта LC 100BaseFX
1 медный Ethernet-порт RJ45 100BaseT
Он поддерживает стандартные отраслевые протоколы, необходимые для интеграции в энергосистемы: IEC 61850 (издания 1 и 2), DNP3 (последовательный интерфейс и TCP/IP), Modbus RTU/TCP и IEEE C37.118 для синхрофазоров. Множество оптоволоконных портов позволяют создавать резервные сетевые топологии (например, PRP/HSR) для обеспечения связи без сбоев на критически важных подстанциях.

В: Каковы допустимые параметры окружающей среды для этого модуля?
UR 9UH разработан для работы в суровых условиях подстанций и промышленных предприятий. Сертифицированный по стандартам IEEE 1613 и IEC 60255, он надежно работает в диапазоне температур от -40°C до +70°C (-40°F до +158°F). Этот широкий диапазон гарантирует стабильную работу ЦПУ даже в неотапливаемых наружных релейных шкафах или высокотемпературных генераторных залах.

Сравнение моделей - модуль ЦП

Особенность

УР-9УХ

Устаревшие процессоры (например, 9C, 9D)

Индикатор метки

Blue Label (Новое поколение)

Красная/белая этикетка (старое поколение)

Совместимость прошивки

Версия 4.0x и выше

V3.4x и ниже

Совместимость модулей КТ/ВТ

Только серия 8F-8R (расширенная диагностика)

Только серии 8A-8D

Варианты Ethernet

100BaseFX (Fiber LC) + 100BaseT (RJ45)

10BaseF (Fiber ST) / 10BaseT

Возможности управляемого коммутатора

Совместимость с процессорами 9S (опция управляемого коммутатора).

Не поддерживается

Поддержка IEC 61850 Ed. 2

Да (зависит от прошивки)

Ограниченный/Нет

Экологический рейтинг

от -40°C до +70°C

Обычно диапазон температур составляет от 0°C до +60°C (зависит от модели).
