Универсальное реле UR 4DH GE

Как я могу узнать цену?

UR 4DH

Менеджер по продажам:Фрида
◆Телефон/WhatsApp:+86 15359408275
◆Электронная почта:sales5@mooreplc.com

Описание - Универсальное реле

UR 4DH

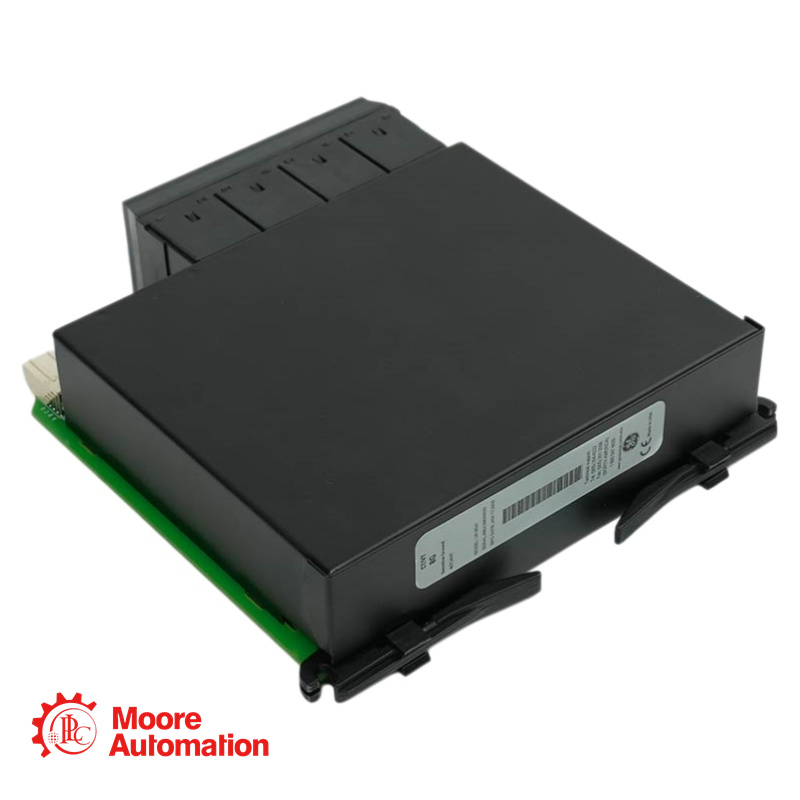

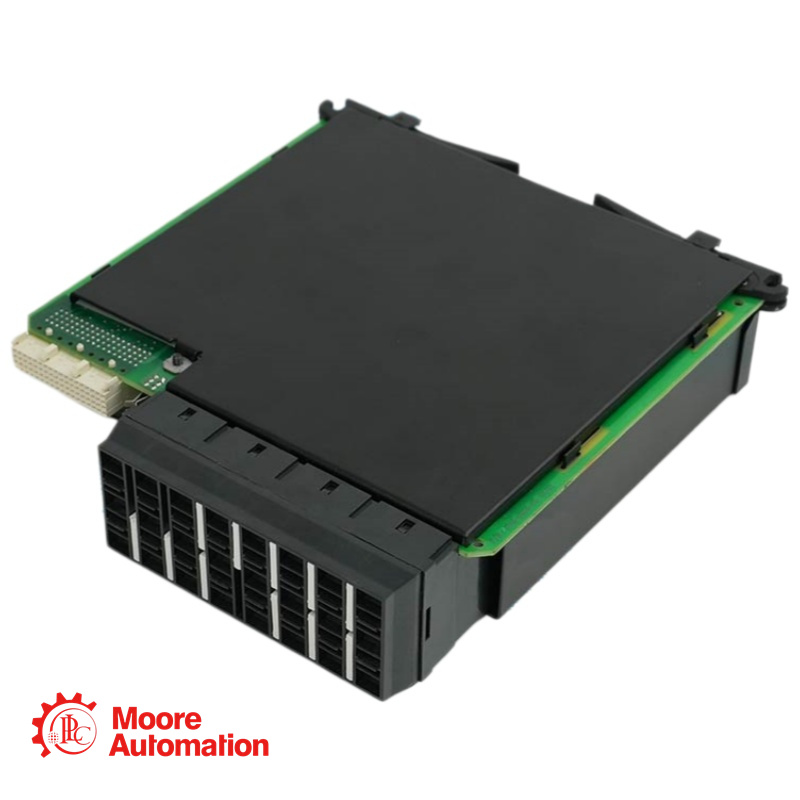

Модуль UR-4DH UR от General Electric Multilin, обеспечивающий серию универсальных реле цифровыми средствами ввода/вывода и множеством цифровых входов и выходов, является незаменимым инструментом для сокращения дорогостоящих затрат на установку и лишних подключений.

В T60 предусмотрена возможность масштабируемого оборудования, позволяющая пользователям модернизировать свои модули через откидную лицевую панель, обеспечивающую доступ к отсеку для модулей. После откручивания винта, который обычно надежно удерживает лицевую панель закрытой, пользователи могут извлечь модули, надавив на фиксаторы, а затем аккуратно выдвинув модуль. Пользователям следует запомнить, в каком слоте находился старый модуль, поскольку модули можно заменить только модулями аналогичного типа.

Цифровые каналы связи, обеспечиваемые модулем, позволяют реле взаимодействовать с другими реле и субстанционным оборудованием в цифровом формате, устраняя необходимость во вспомогательных соединениях и методах связи. Эта связь является высокоскоростной и безопасной, повышая общую кибербезопасность устройства без ущерба для скорости передачи данных. Благодаря сочетанию множества возможностей в одном компактном устройстве, серия универсальных реле снижает затраты пользователя в долгосрочной перспективе.

Модуль обеспечивает цифровые выходы, включая такие типы, как выходы Form A с защитой от срабатывания и выходы с фиксацией с помощью твердотельных реле, а также выходы Form C.

Параметр - Универсальное реле

UR 4DH

Цифровые выходы: до 64 выходов
Скорость активации выхода:< 4 мс (для выходов с номинальным временем срабатывания по типу Form-A)
Диапазон входного напряжения: 24-250 В постоянного тока / 24-250 В переменного тока
Номинальный выходной контакт: 7 А при 250 В переменного/постоянного тока
Протокол связи: Внутренняя шина UR
Программное обеспечение для настройки: EnerVista UR
Рабочая температура: от -40°C до +70°C (от -40°F до +158°F)
Температура хранения: от -40°C до +85°C (от -40°F до +185°F)
Влажность: от 5% до 95% без конденсации.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ - Универсальное реле

UR 4DH

В: Какую роль играет модуль ввода-вывода GE UR-4DH в универсальных релейных системах серии Multilin UR?

A:A UR-4DH — это цифровой модуль ввода/вывода Multilin. Цифровой модуль ввода/вывода может обеспечить универсальное реле до 96 контактных входов. Напряжение для этих контактных входов может достигать 250 В (номинальное напряжение сети). В дополнение к этим контактным входам, цифровой модуль ввода/вывода обеспечивает реле до 64 контактных выходов. Эти выходы используются для управления или мониторинга вспомогательного оборудования в системах защиты. Цифровые платы, входящие в состав цифрового модуля ввода/вывода, могут быть разных типов: Form-A, Form-C, с фиксацией, Fast Form-C или твердотельные реле (SSR). Эти платы различаются по наличию входов для контроля тока, постоянного напряжения или изолированных входов. Изолированные входы имеют функцию автоматической проверки. Если цифровые выходы цифрового модуля ввода/вывода имеют механическую фиксацию, то они могут использоваться для создания стабильных блокировочных систем, заменяя блокировочные реле и механические переключатели. Если модуль ввода/вывода имеет форму А, то время срабатывания цифровых выходов составляет менее 4 мс как при контакте с влажными, так и с сухими контактами.

Сравнение моделей - Универсальное реле

Особенность

UR-4DH (стандартный цифровой ввод/вывод)

UR-6DH (Усовершенствованный цифровой ввод/вывод)

UR-8BV (высокоплотные входы/выходы)

Основная функция

Расширение цифровых входов/выходов общего назначения

Цифровые входы/выходы высокой плотности с расширенным набором контактных входов.

Максимальная плотность ввода/вывода для крупномасштабной автоматизации подстанций

Типичные максимальные входные значения

Настраиваемые контактные входы (до 96 в системе)

16 контактных входов (форма C)

До 120 контактных входов (на системном уровне)

Типичные максимальные выходные значения

До 64 настраиваемых выходов

Ограничено/зависит от конфигурации

До 72 контактных выходов (на системном уровне)

Поддерживаемые типы выходных данных

Фиксатор формы A, формы C, твердотельного реле

Форма C (стандартная)

Форма-A, Форма-C, Быстрая форма-C, SSR, Защелкивание

Время отклика (выходные данные)

<4 мс (рассчитано на срабатывание по форме А)

Стандарт

<4 мс (Форма-А)

Диапазон входного напряжения

24-250 В постоянного тока / 24-250 В переменного тока

Зависит от конфигурации модуля.

До 250 В переменного/постоянного тока

Экологический рейтинг

от -40°C до +70°C

от -40°C до +70°C (типичные значения для серии UR)

от -40°C до +70°C (типичные значения для серии UR)
