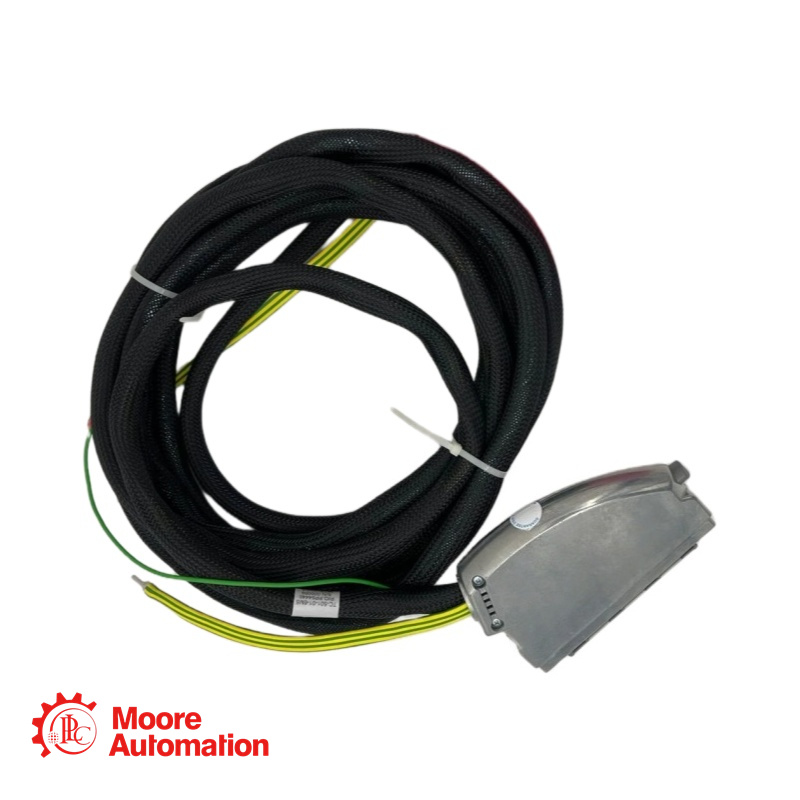

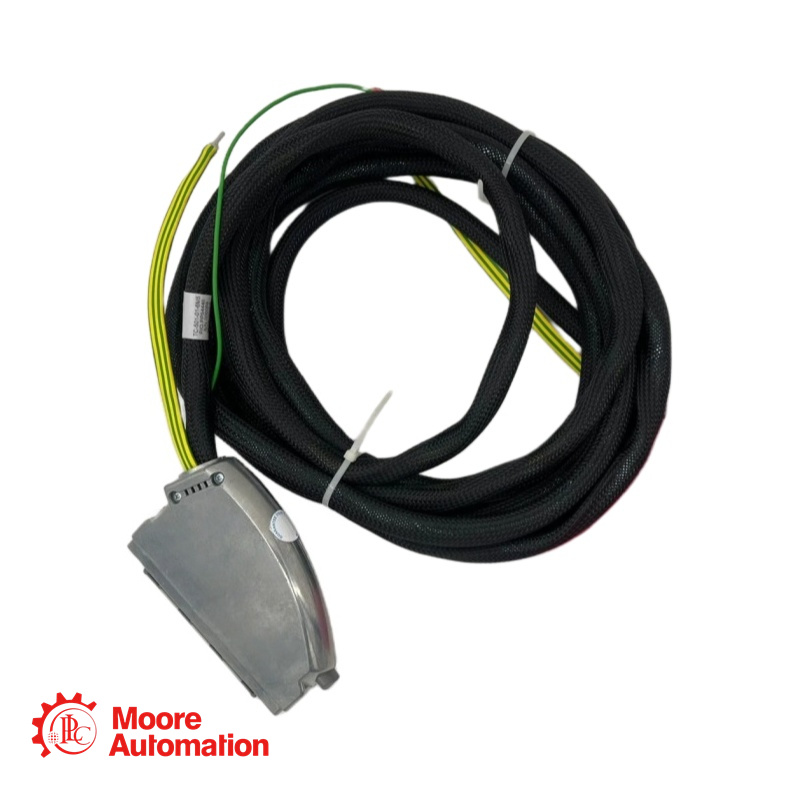

Кабель TC-505-01-6M0 ICS Triplex - соединительный кабель для слота ввода/вывода

TC-505-01-6M0 Кабель дополнительного слота

Внутренний кабель ввода/вывода SmartSlot длиной 6,0 метров предназначен для подключения модуля цифрового или аналогового вывода Trusted TMR к полевому терминальному узлу (FTA). Разработан для удаленного назначения слотов в архитектуре с возможностью горячей замены в средах Trusted SIS.

TC-505-01-6M0 Технические характеристики

Номер детали: TC-505-01-6M0
Серия: Надежные кабели ввода/вывода SmartSlot
Справочное руководство: ICSTT-RM313 (PD-TC500)
Длина кабеля: 6,0 метров (19,7 футов)
Поддерживаемые каналы: 40 каналов (TMR)
Применение: Внутренний выход SmartSlot, модуль для FTA
Тип модуля: цифровой выход 24/120 В постоянного тока, аналоговый выход
Поддержка «горячей» замены: Да (удаленное назначение слота через SmartSlot)
Конструкция кабеля: многожильный с общим экраном, встроенная силовая проводка.
Максимальная рекомендуемая длина 15 м (согласно рекомендациям Trusted I/O Cable)

TC-505-01-6M0 Часто задаваемые вопросы

В: Передает ли этот кабель энергию поля?
A: Да, как и выходные кабели Companion Slot, TC-505 имеет встроенную проводку как для выходных сигналов, так и для распределения питания от источника. Это включает в себя соединения для источника питания от источника, возврата питания от источника и опорного напряжения 0 В, необходимые для точного измерения выходного напряжения модулем.

В: Можно ли использовать этот кабель, если устройство FTA находится в другом, удаленном шкафу?
А: Нет. Кабель TC-505 предназначен для внутреннего использования.

В: Что означает "-01" в номере детали?
A: Стандартные суффиксы изоляции кабелей Trusted I/O — «-02» (низкое дымовыделение, нулевое содержание галогенов, огнестойкость по стандарту IEC 60332-3 Cat A) и «-03» (сертифицировано UL).
