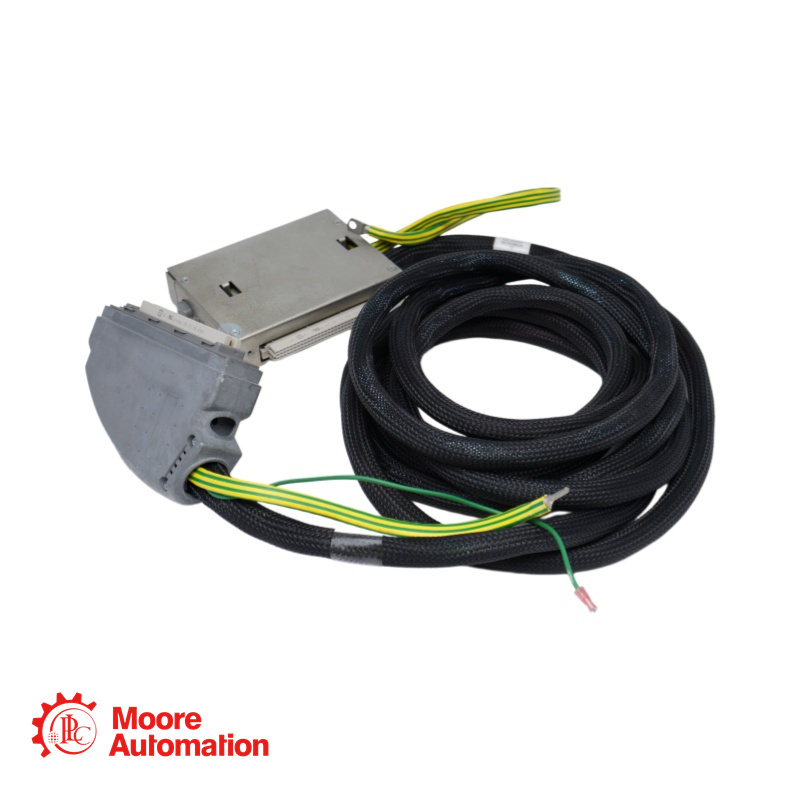

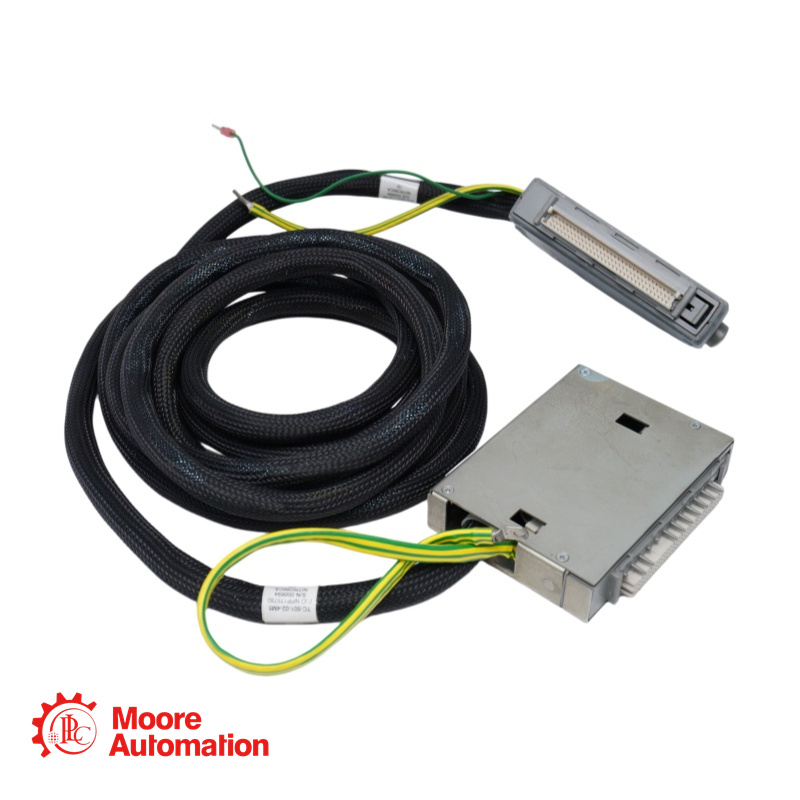

Кабель TC-205-01 ICS Triplex - соединительный кабель для слота ввода/вывода

TC-205-01 Кабель питания вентилятора

Предварительно собранный цифровой или аналоговый выходной кабель 24 В постоянного тока/120 В постоянного тока для подключения выходного модуля Trusted TMR к внутреннему полевому терминатору (FTA). Доступен в оболочке LSZH (-02) или сертифицированной UL (-03), с возможностью заказа кабелей нестандартной длины с шагом 0,5 м.

TC-205-01 Технические характеристики

Тип кабеля: разъем ввода/вывода, тип TC-205
Функция: 40-канальное выходное соединение от доверенного модуля к внутреннему FTA.
Условия применения: Только для внутреннего использования. Подключение осуществляется внутри того же или соседнего корпуса.
Совместимость по напряжению: Предназначен для цифровых или аналоговых выходных модулей с напряжением 24 В постоянного тока и 120 В постоянного тока.
Физическая конфигурация: Три многожильных кабеля в пучке (сигнальный, кабель возврата питания от полевого источника, кабель питания от полевого источника).
Разъемы (со стороны шасси): 2 x 96-контактных разъема типа «С» в кожухе двойной ширины.
Разъемы (конец FTA): 1 x 96-контактный разъем типа 'R', 1 x 5-контактный разъем BLZF, 1 x 6-контактный разъем AMP.
Зачистка кабеля: 1,5 м кабеля зачищены с обоих концов, заключены в нейлоновую оболочку Rilgain.

TC-205-01 Часто задаваемые вопросы

В: Какова функция дополнительных кабелей в сборке TC-205?
A: В отличие от простых входных кабелей, TC-205 использует три многожильных кабеля. Основной кабель передает 40 каналов выходных сигналов на FTA. Кабель 2 (с 5-контактным разъемом BLZF) обеспечивает обратный путь питания от полевого источника, а кабель 3 (с 6-контактным разъемом AMP) подает питание от блока T8290 или T8297 на полевой источник. Для точного измерения выходного напряжения модуля необходима правильная проводка с опорным напряжением 0 В.

В: Можно ли использовать этот кабель, если FTA находится в другом отсеке корпуса?
A: Нет. Кабель TC-205 определяется как внутренний кабель, предназначенный для соединений внутри одного или соседних корпусов. Если FTA находится в отдельном, удаленном корпусе, необходимо использовать кабель TC-207 (внешний), который имеет дополнительные защитные функции для прокладки между корпусами.

В: Что произойдет, если мне понадобится кабель длиннее 15 метров?
A: Хотя по запросу могут быть изготовлены кабели длиной более 15 м, это не рекомендуется. Превышение этого максимально допустимого расстояния может привести к таким проблемам, как значительное падение напряжения, смещение сигнала, увеличение перекрестных помех и электрических шумов, что может поставить под угрозу надежность системы безопасности.
