Описание Т8842

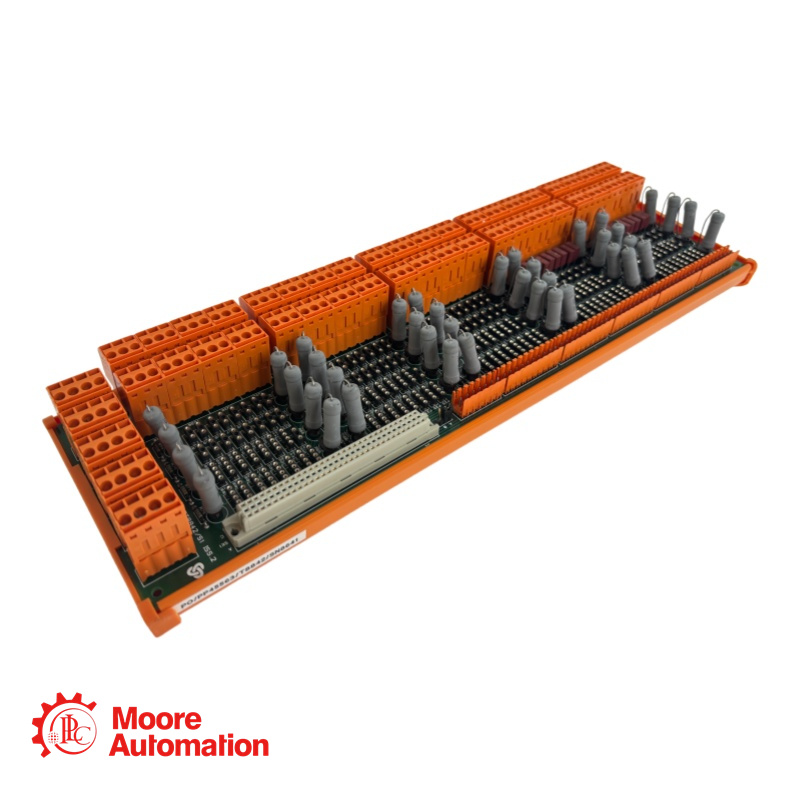

Универсальный полевой оконечный узел Trusted T8842 (VFTA) является основным интерфейсом между полевыми устройствами обнаружения/подавления пожара и газа и модулем интерфейса зоны Trusted TMR T8448. Он имеет 40 индивидуально конфигурируемых каналов, объединенных в пять групп питания по восемь каналов в каждой. Каждый канал поддерживает различные аналоговые или цифровые входные сигналы и цифровые выходы до 40 В постоянного тока и защищен предохранителем питания полевого устройства на 315 мА и предохранителем входного сигнала на 50 мА. Узел принимает два источника питания 24 В постоянного тока на группу и предназначен для монтажа на стандартные DIN-рейки TS32 или TS35.

Параметр

Диапазон напряжения (питание от источника питания): от 18 до 28 В постоянного тока.
Максимальный ток (питание от источника питания): 2,52 А на группу питания.
Рекомендуемый рабочий ток: 220 мА на канал.
Потребляемая мощность (полевое питание): максимум 9 Вт.
Диапазон входного сигнала: 0-20 мА
Электростатический разряд в воздухе: 15 кВ
Контактный разряд: 8 кВ
Излучаемые поля: 10 В/м, от 27 МГц до 500 МГц
Переходные процессы и импульсные всплески: 2 кВ, 2,5 кГц в течение 60 секунд.

Часто задаваемые вопросы

Каково назначение предохранителя на 50 мА на каждом входном канале?
A: Предохранитель на 50 мА специально установлен последовательно с входящим сигнальным трактом (0-20 мА) для ограничения тока, протекающего через прецизионный резистор 250 Ом. Это защищает резистор и последующую входную электронику от потенциального повреждения в случае отказа полевого устройства или возникновения чрезмерного тока из-за неисправности проводки. Напряжение, возникающее на этом резисторе 250 Ом, измеряется модулем T8448 для определения состояния полевого устройства.

Как сконфигурированы два источника постоянного тока 24 В внутри VFTA?
A: Каждая из пяти групп питания получает два независимых источника постоянного тока 24 В. Эти два источника объединены с помощью диодов на VFTA, что обеспечивает резервирование питания. Если один из источников 24 В выйдет из строя, другой продолжит питать все восемь каналов в этой группе без каких-либо перебоев. Такое «объединение» диодов обеспечивает высокую доступность для критически важных функций пожарной и газовой безопасности.

Какие типы полевых устройств совместимы с T8842?
A: Устройство T8842 специально разработано для работы как с трехпроводными полевыми устройствами, обеспечивающими подачу тока, так и с устройствами, обеспечивающими его подачу. Эта универсальность позволяет ему взаимодействовать с широким спектром детекторов и исполнительных устройств, используемых в системах пожарной и газовой сигнализации, включая те, которые требуют от VFTA источника питания, и те, которые генерируют собственный выходной сигнал. Конфигурация управляется для каждого канала отдельно.
