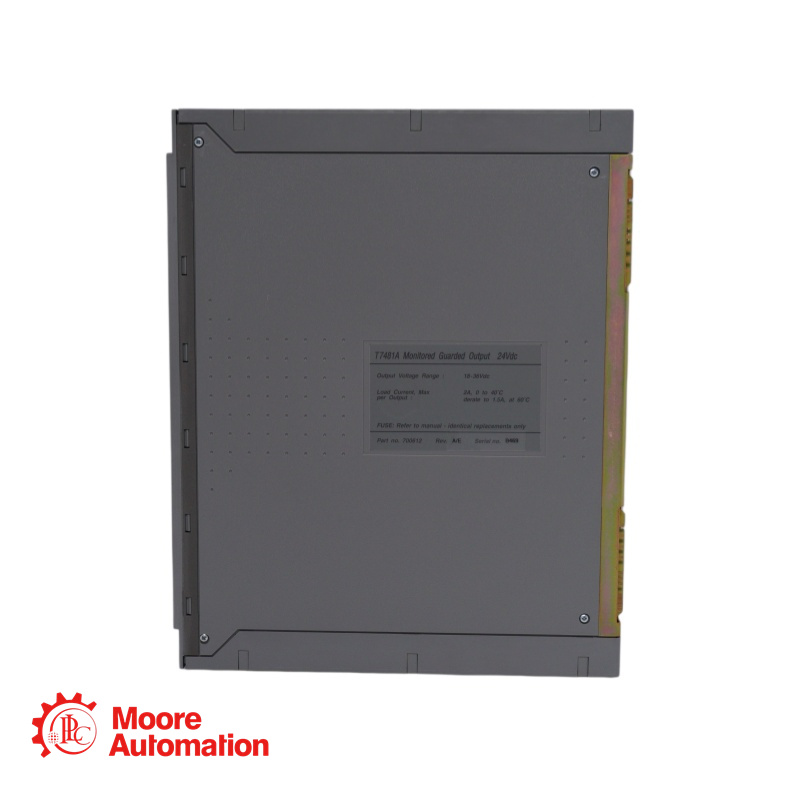

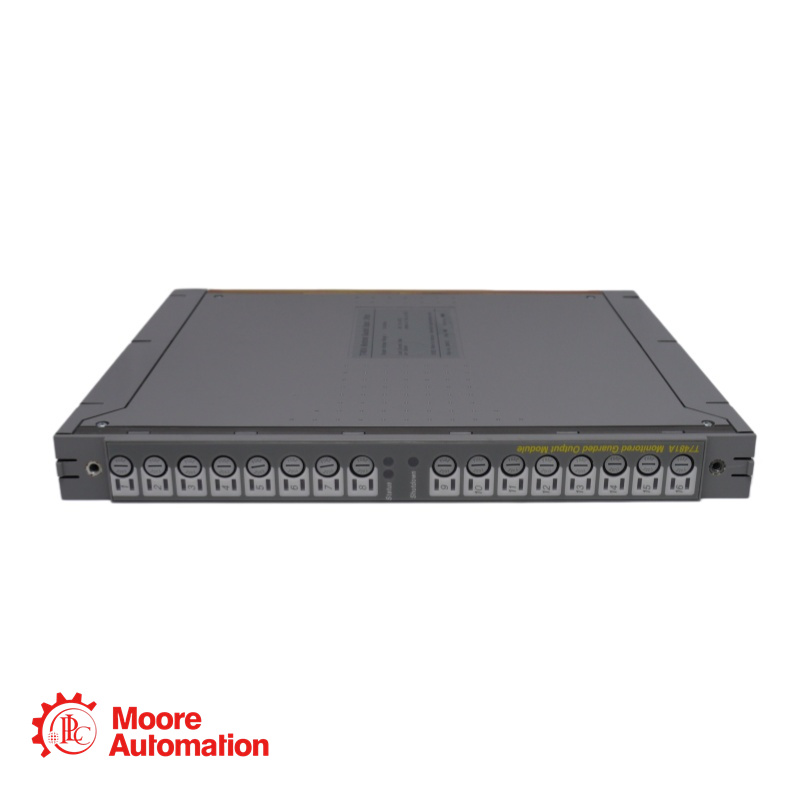

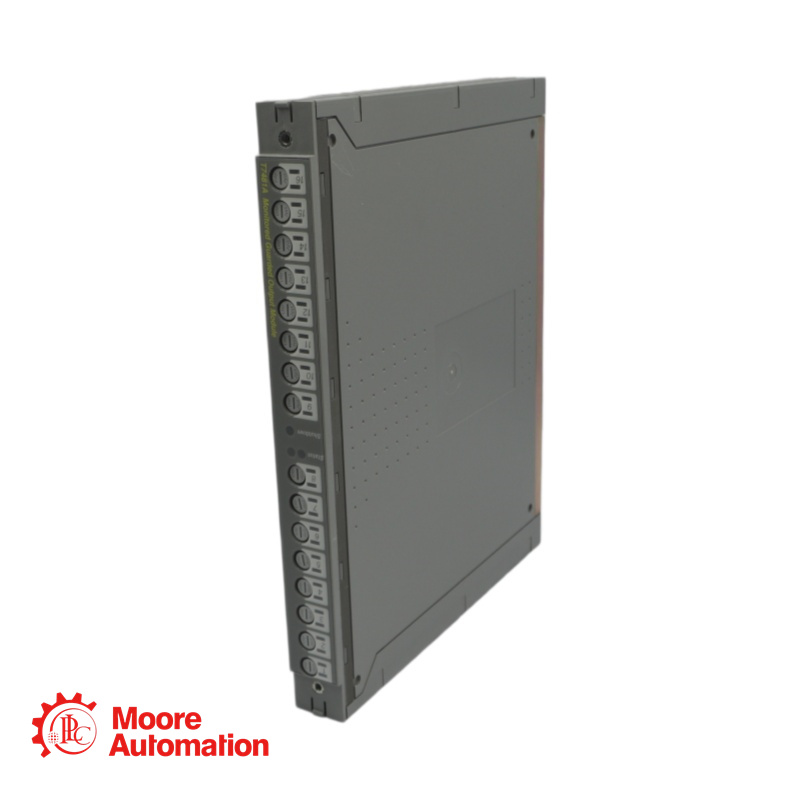

T7481 — Модуль контролируемого защищенного выхода ICS

Модуль контролируемого защищенного выхода ICS T7481

Менеджер по продажам: Фрида

Электронная почта: sales5@mooreplc.com

Модуль T7481 представляет собой модуль с контролируемыми выходами на 24 В постоянного тока, предназначенный для критически важных с точки зрения безопасности приложений. Он обеспечивает 16 контролируемых выходов (в двух группах по восемь) со встроенным контролем линии на предмет обрыва и короткого замыкания. Модуль имеет двойное резервирование, гарантирующее, что ни одна отдельная неисправность внутри модуля не сможет непреднамеренно подать питание на выход. Он допускает замену в «горячем» режиме и поддерживает отказоустойчивую (один модуль) или отказоустойчивую (параллельное подключение двух модулей) конфигурацию. Модуль сертифицирован TÜV по классу риска 5.

Диапазон напряжения питания: от 18 до 36 В постоянного тока.
Количество выходных сигналов: 16 (две группы по 8)
Ток нагрузки на точку (0–40°C): 2 А
Ток нагрузки на точку (при 60°C): 1,5 А (сниженный)
Минимальный ток нагрузки: 20 мА (5 мА для T7481A)
Падение напряжения в открытом состоянии: 1,0 В (макс.)
Ток утечки в выключенном состоянии (один модуль): 5 мА макс.
Ток утечки в выключенном состоянии (при использовании двух модулей): 7,5 мА макс.
Пиковый импульсный ток: 3,5 А (для ламп накаливания/емкостных/индуктивных нагрузок)
Электрическая изоляция: 2500 В (поле/логика)

В: Каков минимальный ток нагрузки для T7481?
A:T7481: 20 мА
T7481A: 5 мА
Если нагрузка меньше заявленной, ток утечки в выключенном состоянии может помешать полному отключению нагрузки.

В: Можно ли использовать один датчик T7481 в критически важных с точки зрения безопасности приложениях?
А: Да. Один модуль обеспечивает отказоустойчивую работу — любой единичный сбой приведет к отключению выходного сигнала (обесцвечиванию и срабатыванию защиты).

В: Как обеспечить отказоустойчивость?
A: Подключите два модуля T7481 параллельно и настройте их для работы в двухрежимном режиме в редакторе конфигурации ввода-вывода. Это позволит удалить/заменить один модуль без прерывания управления нагрузкой.

В: Что произойдет, если питание от полевой сети не будет подключено?
A: Все выходы в затронутой группе будут указывать на неисправность нагрузки/предохранителя, поскольку проверка выходной цепи контролирует протекание тока.
