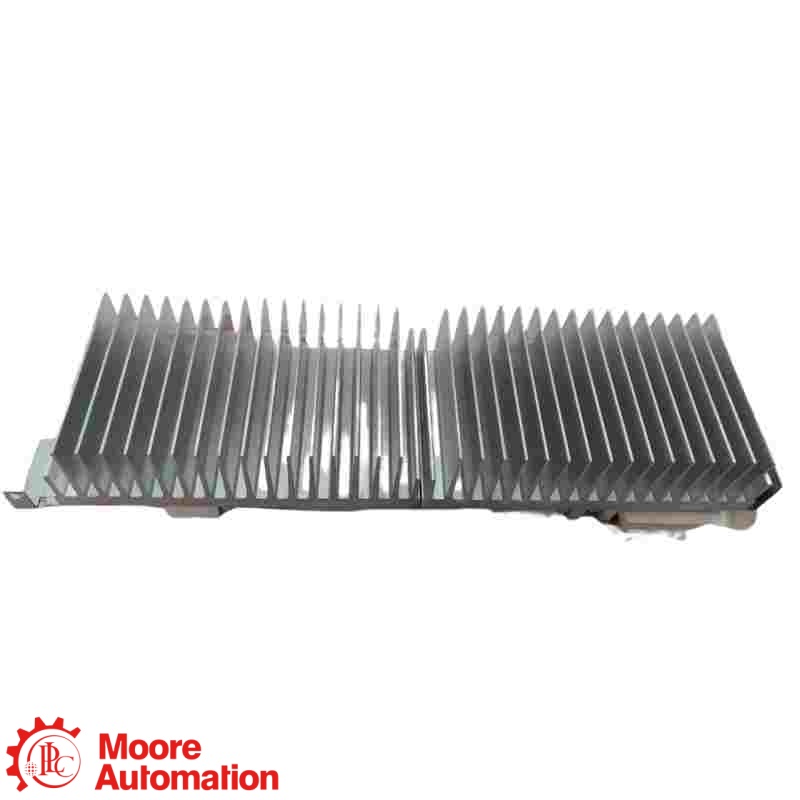

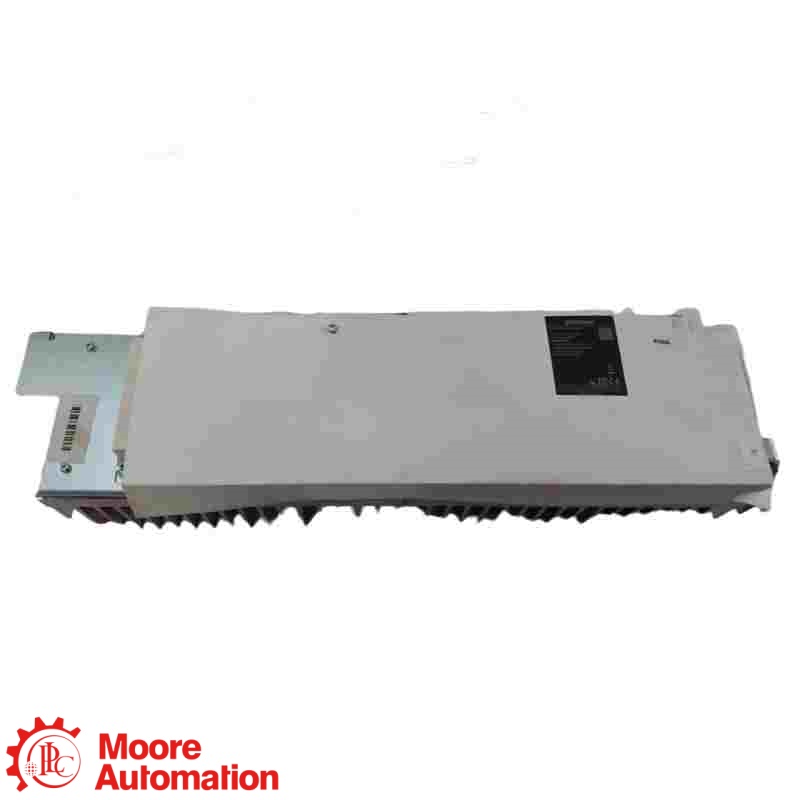

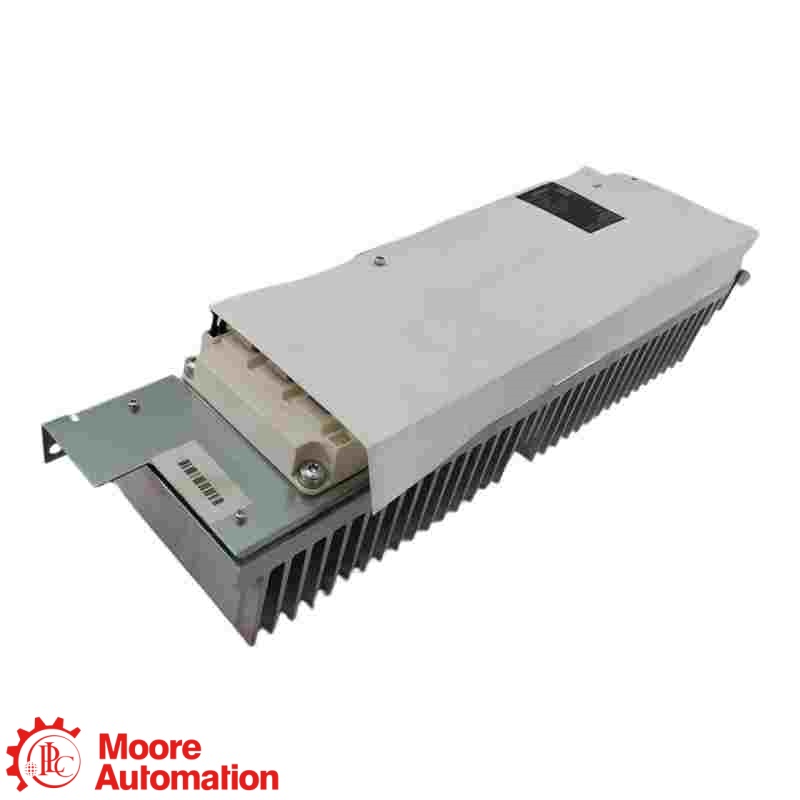

Модуль торможения Siemens 6SL3300-1AE32-5AA0 SINAMICS S120

6SL3300-1AE32-5AA0 Это тормозной модуль Siemens SINAMICS S120 для шасси GX. Он подключается к линии постоянного тока 600 В для рассеивания избыточной энергии; перед использованием убедитесь в совместимости с оборудованием шасси и номинальными параметрами линии постоянного тока.

6SL3300-1AE32-5AA0 В официальной таблице указаны номинальные значения мощности: 50 кВт PDB, 250 кВт P15 (пиковая мощность в течение 15 секунд), 200 кВт P20 и 100 кВт P40. Сопоставьте данные о рабочем цикле и тормозном резисторе с установленным приводом.

6SL3300-1AE32-5AA0 Используется с шасси SINAMICS S120 GX. Не заменяйте оборудование FX, HX или JX до тех пор, пока не будет проверена механическая совместимость, напряжение звена постоянного тока, шина и система управления.

6SL3300-1AE32-5AA0 Используются винтовые соединения R1/R2 M8; максимально допустимое сечение кабеля составляет 50 мм², а ток на шине постоянного тока — 378 А. Перед подключением проверьте сечение кабеля, момент затяжки и разряд в шине постоянного тока.

6SL3300-1AE32-5AA0 Имеет входное напряжение 600 В постоянного тока. В руководстве указано, что цифровой вход X21 имеет диапазон от -3 до 30 В, с высоким уровнем сигнала 15–30 В и низким уровнем от -3 до 5 В, а также выходное напряжение 24 В постоянного тока до 500 мА; проверьте схему подключения.

Перед установкой или заменой 6SL3300-1AE32-5AA0Подтвердите полный артикул, соединение 600 В постоянного тока, совместимость с шасси GX, выбор тормозного резистора, ограничение кабеля 50 мм², клеммы M8, процедуру изоляции и разряда, версию и сохраненную конфигурацию привода.

Для 6SL3300-1AE32-5AA0Необходимо предоставить точную паспортную табличку, тип установленного шасси SINAMICS S120, номинальные параметры звена постоянного тока, данные о тормозном резисторе, фотографии разъемов и шин, версию, количество и цель замены, чтобы можно было независимо проверить совместимость.
