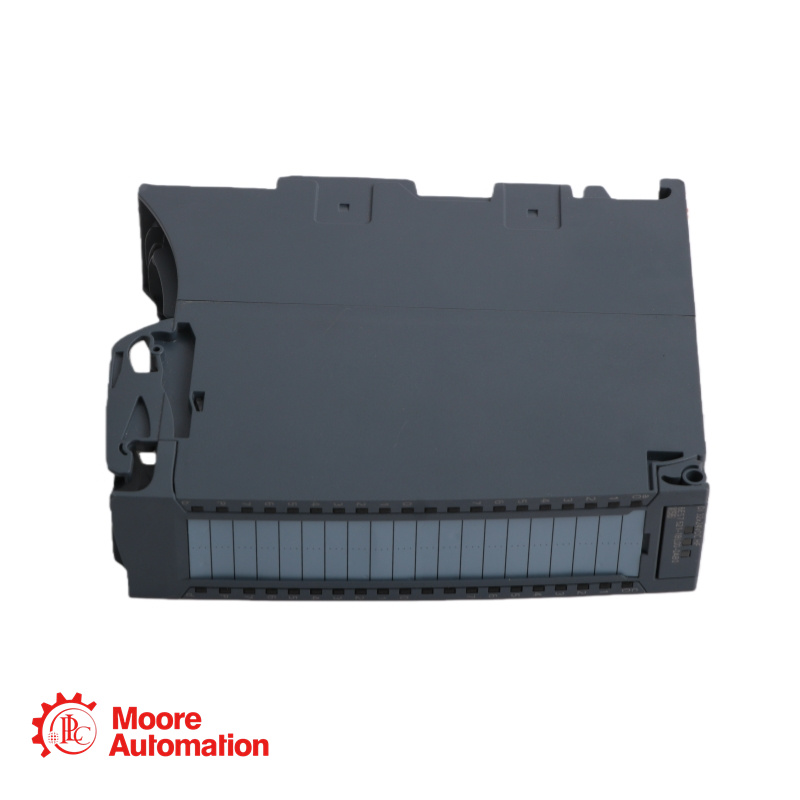

Siemens 6ES7521-1BL00-0AB0 Digital Input Module

Технический паспорт изделия

Тип изделия: DI 32x24VDC HF
Артикул (MLFB): 6ES7521-1BL00-0AB0
Функциональное состояние оборудования: из FS04
Версия прошивки: V2.2.1
Количество цифровых входов: 32
Тип входного сигнала: P-считывание (источник питания), 24 В постоянного тока, IEC 61131 Тип 3
Диапазон входного напряжения для сигнала "1": от +11 до +30 В постоянного тока
Диапазон входного напряжения для сигнала "0": от -30 до +5 В постоянного тока
Входной ток для сигнала "1" (типичный): 2,5 мА
Настраиваемая задержка ввода: Да, 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 мс
Минимальная задержка ввода: 0,05 мс
Максимальная задержка ввода: 20 мс
Функция счётчика: Да, до 2 счётчиков, максимальная частота счёта 6 кГц, 32-битный, счёт вверх/вниз.
Подключение энкодера: поддерживается 2-проводной датчик, максимальный ток покоя 1,5 мА.
Изохронный режим: Да, минимальное время фильтрации/обработки 80 мкс, минимальное время цикла шины 250 мкс.
Электрическая изоляция: каналы изолированы группами по 16, изолированы от объединительной шины.
Напряжение для испытания изоляции: 707 В постоянного тока (типовое испытание)
Напряжение питания: 24 В постоянного тока (диапазон: от 19,2 В до 28,8 В), защита от обратной полярности.
Потребляемый ток (макс.): 40 мА (20 мА на группу)
Потребляемая мощность от объединительной платы: 1,1 Вт.
Типичные потери мощности: 4,2 Вт
Длина кабеля: экранированный — максимум 1000 м, неэкранированный — максимум 600 м.
Рабочая температура (по горизонтали): от -30 °C до 60 °C (начиная с FS05)
Рабочая температура (в вертикальном положении): от -30 °C до 40 °C (начиная с FS05)
Максимальная высота установки: 5000 м (с ограничениями выше 2000 м)
Габариты модуля: 35 мм (Ш) × 147 мм (В) × 129 мм (Г)
Приблизительный вес: 260 г
