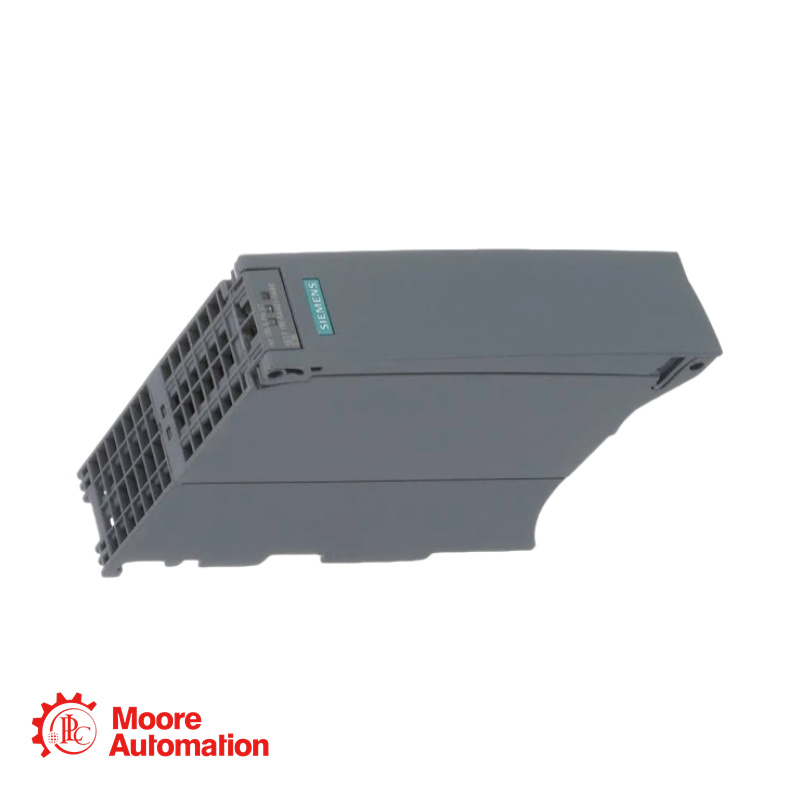

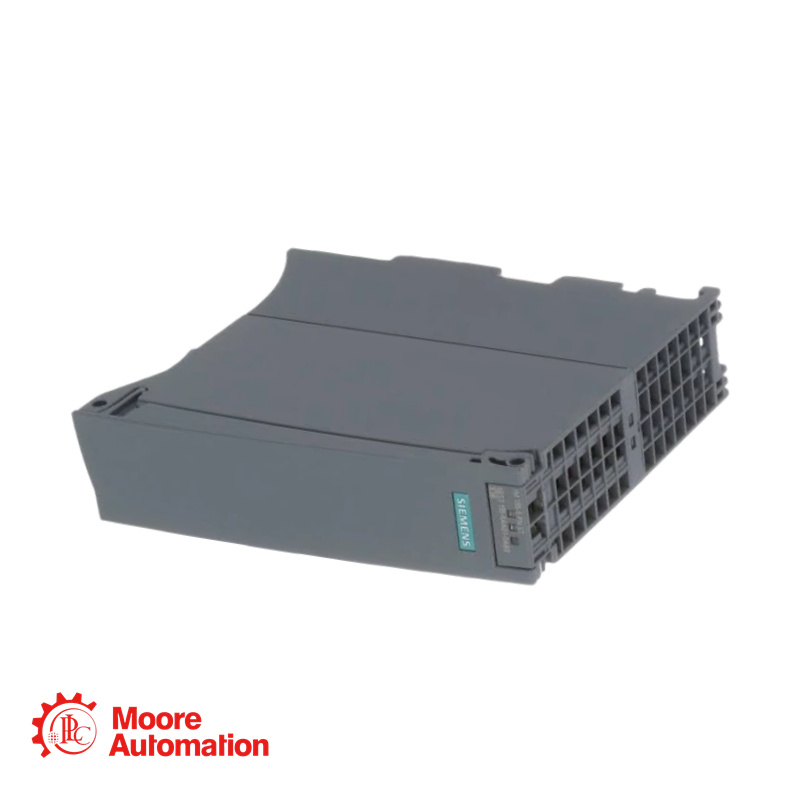

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

Технический паспорт изделия

Обозначение типа изделия: IM 155-5 PN ST
Артикул (MLFB): 6ES7155-5AA01-0AB0
Функциональное состояние оборудования: из FS01
Версия прошивки: V4.1.0
Возможно обновление прошивки: Да
Идентификатор поставщика: 0x002A
Идентификатор устройства: 0x0312
Программное обеспечение для настройки: STEP 7 TIA Portal, начиная с версии 15, GSD-файл для PROFINET (GSDML V2.3).
Встроенный системный блок питания: Да, 14 Вт
Расположение блока питания системы: может быть подключен слева от интерфейсного модуля.
Количество силовых сегментов: 3 (включая интерфейсный модуль)
Максимальное количество модулей ввода/вывода: 30 (с дополнительным блоком питания), 12 (без дополнительного блока питания).
Максимальное количество подмодулей на станцию: 256 (9 на модуль ввода/вывода)
Адресное пространство на модуль: 256 байт (входные и выходные данные в каждом модуле).
Адресное пространство на станцию: 512 байт (для ввода и вывода данных).
Интерфейсы PROFINET: 1 интерфейс с 2 портами (встроенный коммутатор)
Тип порта: RJ45 (Ethernet)
Скорость передачи: 100 Мбит/с в полнодуплексном режиме (100BASE-TX)
Емкость/кратчайший тактовый импульс: 250 мкс
Макс. Время цикла шины (TDP): 250 мкс
Максимальное дрожание сигнала: 1 мкс
Напряжение питания: 24 В постоянного тока (диапазон: от 19,2 В до 28,8 В)
Защита от обратной полярности: Да
Защита от короткого замыкания: Да
Буферизация сети: время накопления энергии 10 мс
Потребляемый ток (номинальный): 0,2 А при 24 В постоянного тока (без нагрузки)
Максимально потребляемый ток: 1,2 А
Максимальный пусковой ток: 9 А
Питание шины объединительной платы: 14 Вт
Потребляемая мощность от объединительной платы: 2,3 Вт (с отдельным системным блоком питания слева).
Типичные потери мощности: 4,5 Вт
Напряжение для испытания изоляции: 707 В постоянного тока (типовое испытание)
Рабочая температура (по горизонтали): от -25 °C до 60 °C (начиная с FS03)
Рабочая температура (по вертикали): от -25 °C до 40 °C (начиная с FS03)
Макс. Высота установки: 5000 м (ограничения выше 2000 м)
