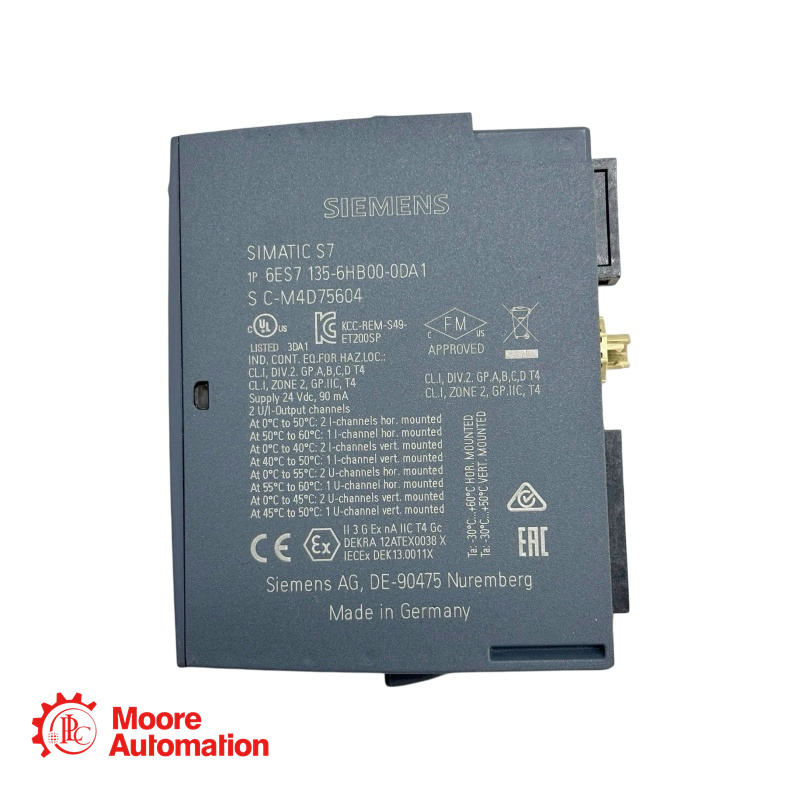

Модуль аналогового выхода Siemens 6ES7135-6HB00-0DA1

Связаться с нами

Электронная почта:sales5@mooreplc.com
Телефон/WhatsApp/WeChat:+86 15359408275

Описание

SIMATIC ET 200SP, аналоговый входной модуль, AI 4XU/I, 2-проводной стандарт, подходит для типов BU A0, A1, цветовая кодировка CC03, диагностика модуля, 16 бит, +/-0,3%. Модель 6ES7134-6HD00-0BA1 снята с производства. Ее прямая замена — модель 6ES7134-6HD01-0BA1.

Технические характеристики

Количество аналоговых выходов: 2
Версия прошивки: V2.0.1
Используемые базовые блоки: BU типа A0, A1.
Номинальное напряжение питания: 24 В постоянного тока
Диапазон напряжения питания: от 19,2 В до 28,8 В постоянного тока.
Потребляемый ток: 45 мА (без нагрузки)
Типичные потери мощности: 0,9 Вт
Время цикла (для всех каналов), мин.: 125 мкс
Сопротивление нагрузки: выходное напряжение: мин. 2 кОм; выходной ток: макс. 500 Ом
Длина экранированного кабеля, макс.: 1000 м (200 м для выходного напряжения).

Приложение

Высокоскоростные контуры управления: Модуль разработан для приложений, требующих быстрого, синхронизированного по времени вывода сигнала. Поддержка изохронного режима с минимальным временем цикла шины 125 мкс делает его идеальным для использования в высокоскоростных системах управления, где точная синхронизация имеет решающее значение.
Точное управление исполнительными механизмами: разработано для применений, требующих высокой точности и разрешения (16 бит) при управлении исполнительными механизмами. Это включает в себя такие задачи, как непрерывное управление клапанами, приводами и другим технологическим оборудованием, где необходима точная корректировка сигналов напряжения или тока.
Задачи реального времени: Модуль отлично подходит для сред, где необходимо обновлять аналоговые сигналы с очень низкой задержкой. Это включает в себя такие приложения, как быстрое управление с обратной связью в производстве, робототехнике и других критически важных по времени промышленных процессах.
Применение в распределенных системах ввода-вывода: В качестве модуля для системы ET 200SP он хорошо подходит для децентрализованных архитектур автоматизации. Его можно разместить вблизи оборудования (например, в небольших блоках управления рядом с машиной) для локального управления аналоговыми устройствами, что снижает сложность проводки и улучшает целостность сигнала.
