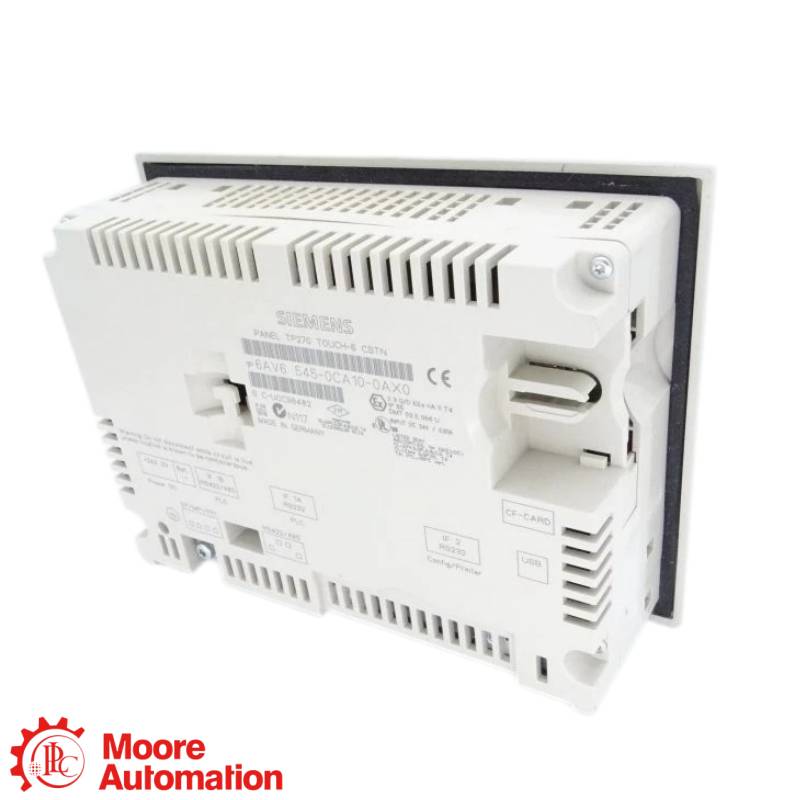

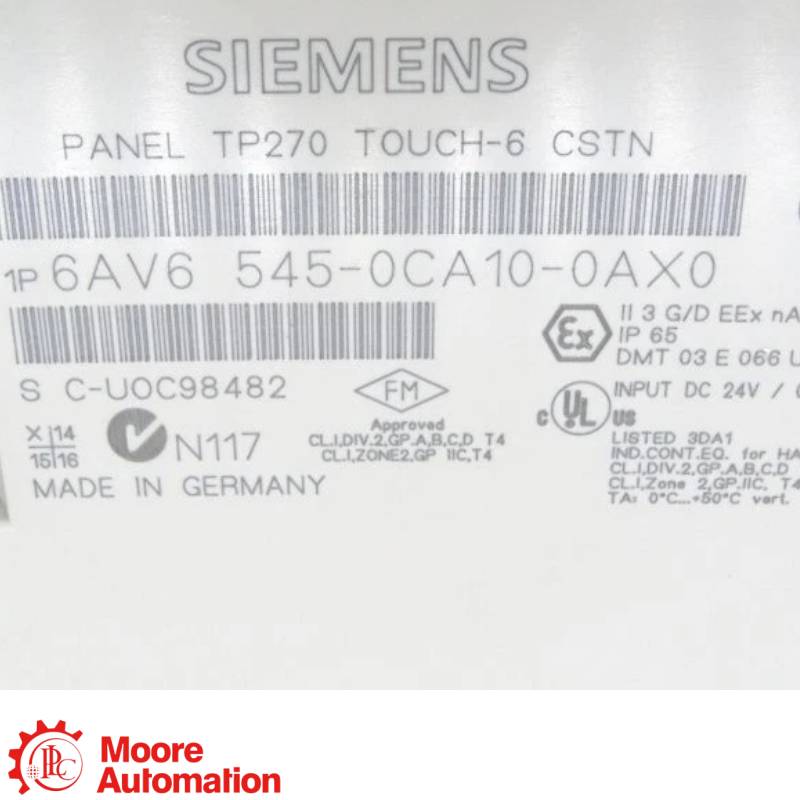

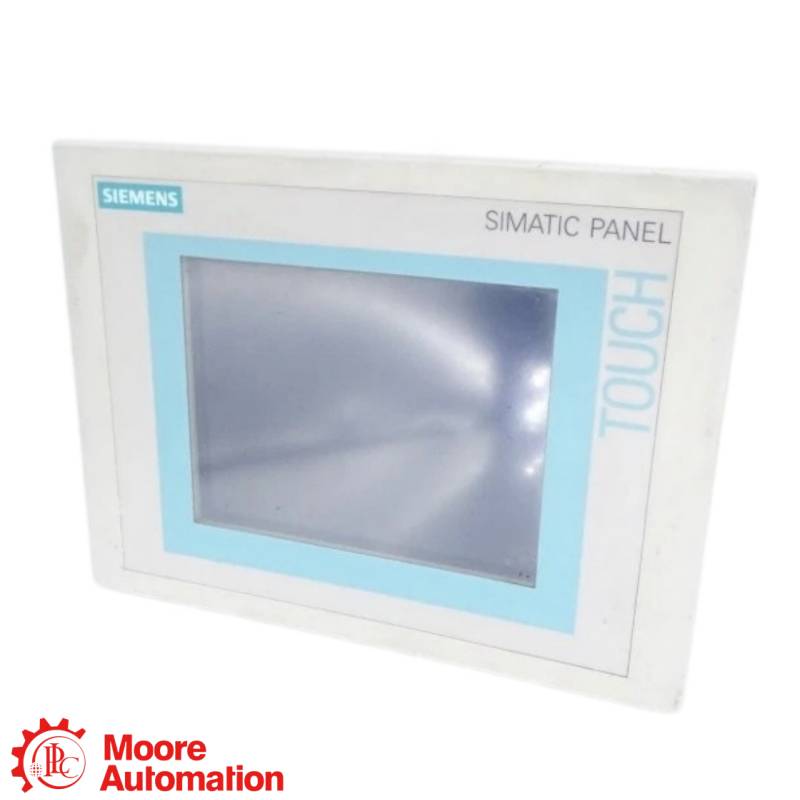

Сенсорная панель Siemens 6AV6545-0CA10-0AX0 SIMATIC TP 270 с 6-дюймовым экраном
Сенсорная панель Siemens 6AV6545-0CA10-0AX0 SIMATIC TP 270 с 6-дюймовым экраном
Сенсорная панель Siemens 6AV6545-0CA10-0AX0 SIMATIC TP 270 с 6-дюймовым экраном

Сенсорная панель Siemens 6AV6545-0CA10-0AX0 SIMATIC TP 270 с 6-дюймовым экраном

Siemens SIMATIC HMI · TP 270 6-дюймовая сенсорная панель

6AV6545-0CA10-0AX0

Он 6AV6545-0CA10-0AX0 Это 6-дюймовая сенсорная панель Siemens SIMATIC TP 270 с 5,7-дюймовым цветным CSTN-дисплеем, разрешением 320 × 240 и 2 МБ конфигурационной памяти.

ОТОБРАЖАТЬ5,7 дюйма
РАЗРЕШЕНИЕ320 × 240
ВЫРЕЗ ПАНЕЛИ198 × 142 мм
ПАМЯТЬ2 МБ
ПРОИЗВОДИТЕЛЬСименс
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
СИМЕНС ● Сенсорная панель SIMATIC TP 270, 6 дюймов
Siemens SIMATIC HMI

6AV6545-0CA10-0AX0

5,7-дюймовый CSTN · 320 × 240

Сенсорный интерфейс оператора, устанавливаемый на панель

РОЛЬ ПРОДУКТА
6AV6545-0CA10-0AX0 Это 6-дюймовая сенсорная панель Siemens SIMATIC TP 270 с 5,7-дюймовым цветным CSTN-дисплеем, разрешением 320 × 240 и 2 МБ конфигурационной памяти.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для 6AV6545-0CA10-0AX0Компания Siemens идентифицирует модель 6AV6545-0CA10-0AX по коду семейства TP 270 (6 дюймов). Перед заказом необходимо подтвердить полный артикул, размер выреза в панели, напряжение питания 24 В постоянного тока, связь с ПЛК, резервное копирование проекта и установленную проводку.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
ОФИЦИАЛЬНЫЙ ССЫЛКА НА SIEMENS

Технические характеристики

Siemens 6AV6545-0CA10-0AX0 ↗
Сенсорная панель SIMATIC TP 270, 6 дюймов

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ВЫСОТА156 мм
ШИРИНА212 мм
ГЛУБИНА58 мм
ПАМЯТЬ КОНФИГУРАЦИИ2 МБ
Официальное руководство пользователя Siemens для 6-дюймовой сенсорной панели SIMATIC TP 270.
Официальная проверка продуктаПроверьте полный номер заказа. 6AV6545-0CA10-0AX0Перед заказом необходимо проверить наличие выреза в панели размером 198 × 142 мм, источника питания 24 В постоянного тока, связи с ПЛК, резервного копирования проекта и установленной проводки.
ОБЩАЯ ИНФОРМАЦИЯ −
БрендСименс
Номер детали6AV6545-0CA10-0AX0
Тип продуктаСенсорная панель SIMATIC TP 270, 6 дюймов
Семейство продуктовSIMATIC HMI TP 270
Обозначение продуктаСенсорный интерфейс оператора, установленный на панели
Память конфигурации2 МБ
ДИСПЛЕЙ И ПАМЯТЬ ＋
Размер дисплея5,7 дюйма
Тип отображенияCSTN ЖК-дисплей с сенсорной панелью
Разрешение320 × 240 пикселей
Память конфигурации2 МБ
Операционная системаMicrosoft Windows CE
МЕХАНИЧЕСКИЕ ДАННЫЕ ＋
Ширина212 мм
Высота156 мм
Глубина58 мм
ЭНЕРГЕТИКА И ОКРУЖАЮЩАЯ СРЕДА ＋
Номинальный объем поставок24 В постоянного тока; допустимое напряжение от +18 до +30 В постоянного тока.
МонтажМонтаж панели
Рабочая температураПри вертикальном монтаже температура от 0 до +50 °C
Типичный токПримерно 0,6 А
Тактильная обратная связьАкустическое подтверждение, отключаемое
Вырез в панели198 × 142 мм
Источник: Официальная документация производителя Siemens для SIMATIC HMI TP 270, модель 6AV6545-0CA10-0AX0.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое 6AV6545-0CA10-0AX0?＋

6AV6545-0CA10-0AX0 Это 6-дюймовая сенсорная панель Siemens SIMATIC TP 270 для визуализации работы оборудования и технологических процессов.

Что делает настройка дисплея? 6AV6545-0CA10-0AX0 использовать?＋

6AV6545-0CA10-0AX0 Используется 5,7-дюймовая сенсорная ЖК-панель CSTN с разрешением 320 × 240 пикселей и поддержкой 256 цветов.

Какой объем конфигурационной памяти доступен в 6AV6545-0CA10-0AX0?＋

6AV6545-0CA10-0AX0 Предоставляет 2 МБ памяти для конфигурации проекта оператора.

Какие размеры и вырезы в панели необходимы? 6AV6545-0CA10-0AX0?＋

6AV6545-0CA10-0AX0 Используется вырез в панели размером 198 × 142 мм, а габариты составляют приблизительно 212 × 156 × 58 мм (Ш × В × Г).

Какие коммуникационные интерфейсы следует проверить? 6AV6545-0CA10-0AX0?＋

6AV6545-0CA10-0AX0 Поддерживает интерфейсы семейства TP 270 для подключения ПЛК, устройств программирования и принтеров, включая MPI/PROFIBUS-DP, последовательные каналы и USB. Перед заменой убедитесь, что схема подключения соответствует устанавливаемому проекту.

Какие ограничения по мощности и температуре действуют в данном случае? 6AV6545-0CA10-0AX0?＋

6AV6545-0CA10-0AX0 Используется напряжение 24 В постоянного тока с допустимым диапазоном от +18 до +30 В постоянного тока и рассчитано на работу в вертикальном положении при температуре от 0 до +50 °C.

Где находится 6AV6545-0CA10-0AX0 Как обычно используется?＋

6AV6545-0CA10-0AX0 Используется для управления оборудованием, визуализации процессов, обработки аварийных сигналов и в проектах по замене устаревших интерфейсов HMI SIMATIC.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Для проверки совместимости, наличия и сроков поставки укажите полный артикул, размеры выреза в панели, источник питания 24 В постоянного тока, связь с ПЛК, резервную копию проекта и установленную проводку.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Официальная техническая документация и справочные материалы для
6AV6545-0CA10-0AX0

Официальная справочная информация от производителя Siemens для 6-дюймовой сенсорной панели SIMATIC TP 270.

Официальный статус технических характеристик

В документации производителя Siemens модель 6AV6545-0CA10-0AX обозначена как TP 270 6-дюймовая. В официальном руководстве по эксплуатации указан 5,7-дюймовый сенсорный дисплей CSTN с разрешением 320 × 240 пикселей и 2 МБ памяти для конфигурации.

ОТКРЫТОЕ ОФИЦИАЛЬНОЕ РУКОВОДСТВО

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице продукта, основаны на общедоступной официальной документации производителя Siemens.

Взаимосвязь HMI-продукта SIMATIC

Как 6AV6545-0CA10-0AX0 совместим с линейкой HMI Siemens SIMATIC

Сименс это бренд; SIMATIC HMI TP 270 это семейство сенсорных панелей; и 6AV6545-0CA10-0AX0 обозначает конфигурацию 6-дюймового TP 270.

Сименс · БРЕНД
Siemens SIMATIC HMI TP 2706-дюймовая сенсорная панель · Крепление панели
ОТОБРАЖАТЬ

5,7-дюймовая CSTN

Модель 6AV6545-0CA10-0AX0 оснащена 5,7-дюймовым цветным сенсорным дисплеем CSTN для локального управления станком.

РАЗРЕШЕНИЕ

320 × 240

QVGA-дисплей отображает 256 цветов, поддерживает сенсорное управление и звуковой сигнал.

ПАМЯТЬ КОНФИГУРАЦИИ

2 МБ

Семейство TP 270 с 6-дюймовым экраном предоставляет 2 МБ конфигурационной памяти для проекта оператора.

Системные взаимоотношения: Сенсорная панель обеспечивает связь операторов с установленным контроллером через настроенные коммуникационные интерфейсы SIMATIC HMI.
ОБЛАСТИ ПРИМЕНЕНИЯ

Области применения 6AV6545-0CA10-0AX0

Интерфейс оператора станкаЛокальное сенсорное управление производственными машинами и комплектным оборудованием.
Визуализация процессаОтображение параметров процесса, рабочих состояний и производственной информации.
ЦЕНТР ПРИЛОЖЕНИЙ 6AV6545-0CA10-0AX0 Сенсорная панель управления SIMATIC TP 270 с 6-дюймовым экраном
Обработка сигналов тревоги и состоянияДоступ оператора к сигналам тревоги, сообщениям и информации о состоянии оборудования.
Замена устаревшего интерфейса человек-машинаПланирование замены установленных панелей TP 270 с учетом соответствующих вырезов, проводки и резервного копирования проекта.
