Описание

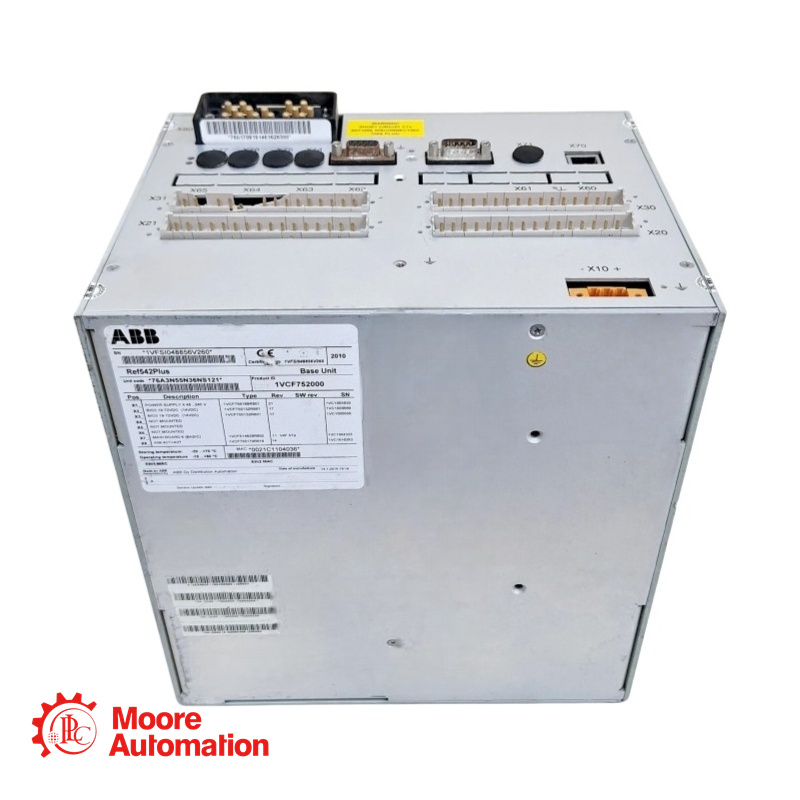

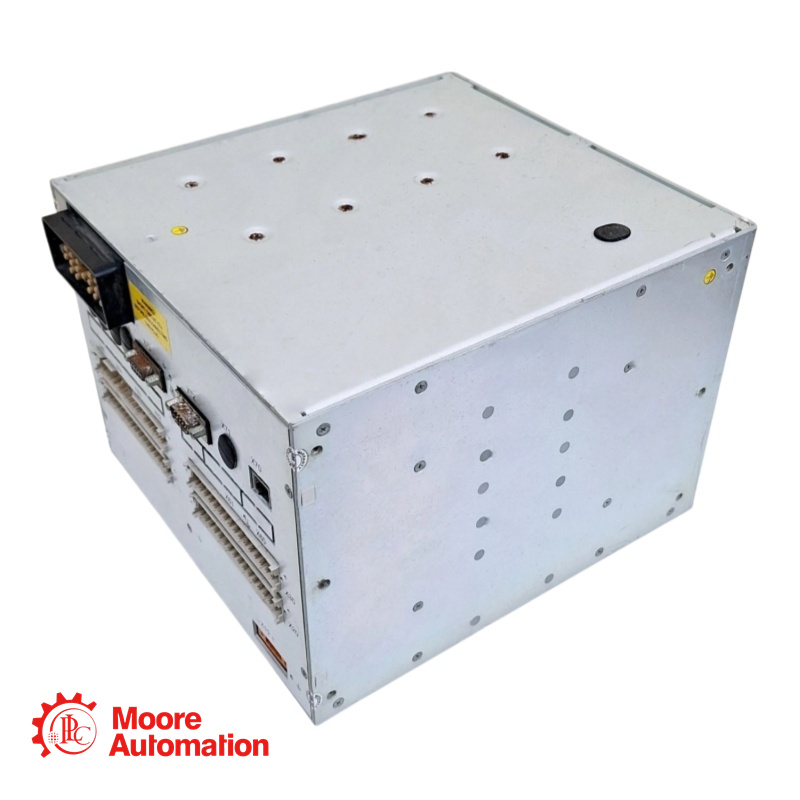

• Клеммная станция фидера 542plus 1VCF752000 представляет собой компактный терминал защиты, управления, измерения и контроля для системы распределения электроэнергии.

• Один и тот же терминал может использоваться для защиты и управления фидерами, трансформаторами и двигателями, или исключительно для управления распределительными устройствами. Терминал обладает впечатляющим набором функций защиты и управления, позволяющих легко адаптировать устройство к предполагаемому применению.

Спецификация

●Семейство продуктов: фидерный терминал REF542plus
●Номер детали: 1VCF752000
●Номинальное вспомогательное напряжение: от 48 В постоянного тока до 220 В постоянного тока
●Номинальный ток (впуск): 0,2 А, 1,0 А, 5,0 А
●Номинальное напряжение (без учета напряжения): 100–125 В переменного тока.
●Номинальная частота (fn): 50 Гц / 60 Гц
●Максимальное количество каналов: до 8 аналоговых входных каналов.
●Потребление (текущее): ≤0,1 ВА в
●Потребление (напряжение): ≤0,25 ВА при Un

Приложение

Он ССЫЛКА 542plus 1VCF752000 широко используется в:

Защита фидеров: защита от перегрузки по току, замыкания на землю и повторное включение для исходящих и входящих фидеров на распределительных подстанциях.

Защита трансформатора: дифференциальная защита (87), защита от замыкания на землю с ограничением (87N) и защита от тепловой перегрузки для силовых трансформаторов.

Защита двигателя: Специальные функции, включая блокировку ротора (51LR), количество пусков (66) и термоизолирующий эффект (49) для двигателей, используемых в промышленных условиях (включая версии, сертифицированные по стандарту ATEX для взрывоопасных зон).

Управление распределительными устройствами: локальное или дистанционное управление автоматическими выключателями, разъединителями и заземляющими выключателями.

Снижение качества электроэнергии: регулятор коэффициента мощности (55) и защита от высоких гармоник.

Часто задаваемые вопросы по REF 542plus 1VCF752000

• В1: Какие протоколы связи поддерживаются модулем REF542plus 1VCF752000?

A:Устройство поддерживает стандарты IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA и LON (LAG 1.4) через дополнительные коммуникационные модули.

• В2: Можно ли подключать REF542plus к обычным трансформаторам тока (ТТ), а также к датчикам?

А: Да. Аналоговые входы предназначены для подключения как к обычным измерительным трансформаторам (ТТ/ТП), так и к неиндуктивным датчикам.

• В3: Что произойдет, если устройство отключится от электропитания?

А: Модуль REF542plus оснащен энергонезависимой памятью для записи ошибок и настроек. Кроме того, каждый модуль бинарного ввода-вывода включает в себя контакт сторожевого таймера, который срабатывает в случае отключения питания или аппаратного сбоя, оповещая систему.

• Вопрос 4: Сколько защитных функций может быть активировано одновременно?

А: В одном устройстве REF542plus можно установить и активировать не более 24 функций защиты.
