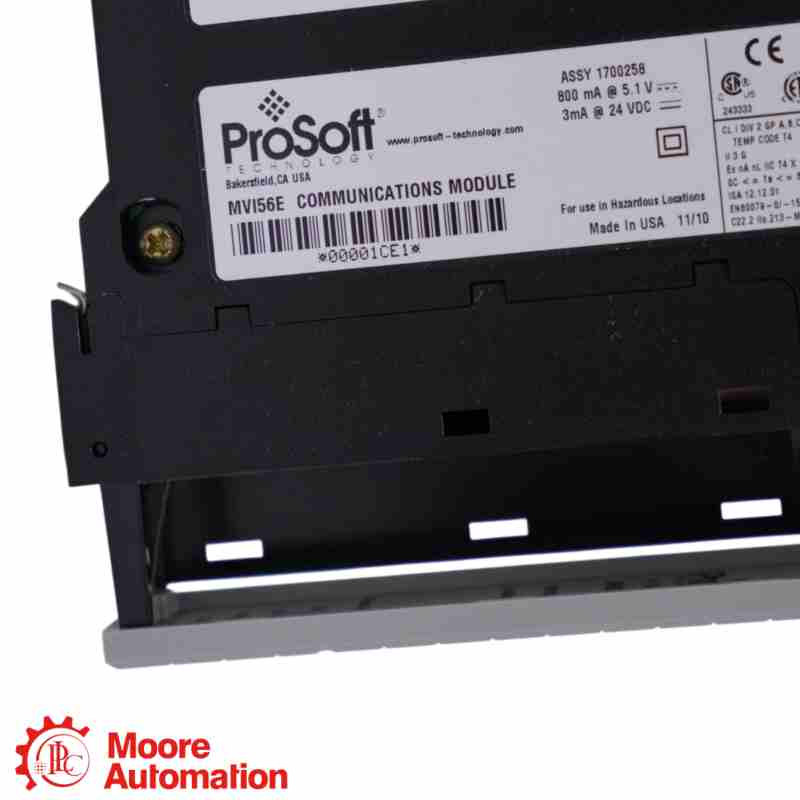

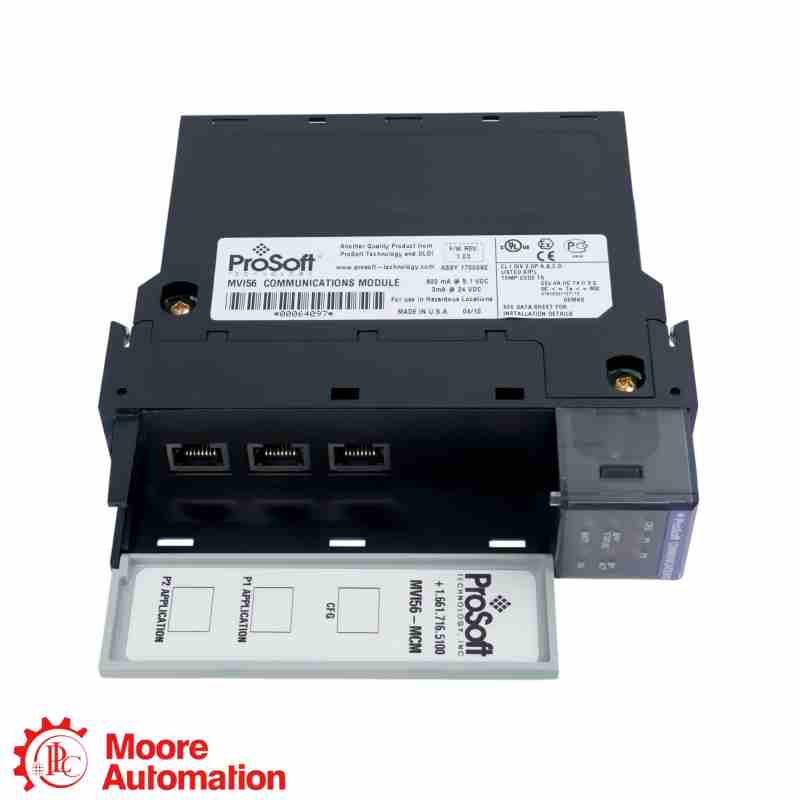

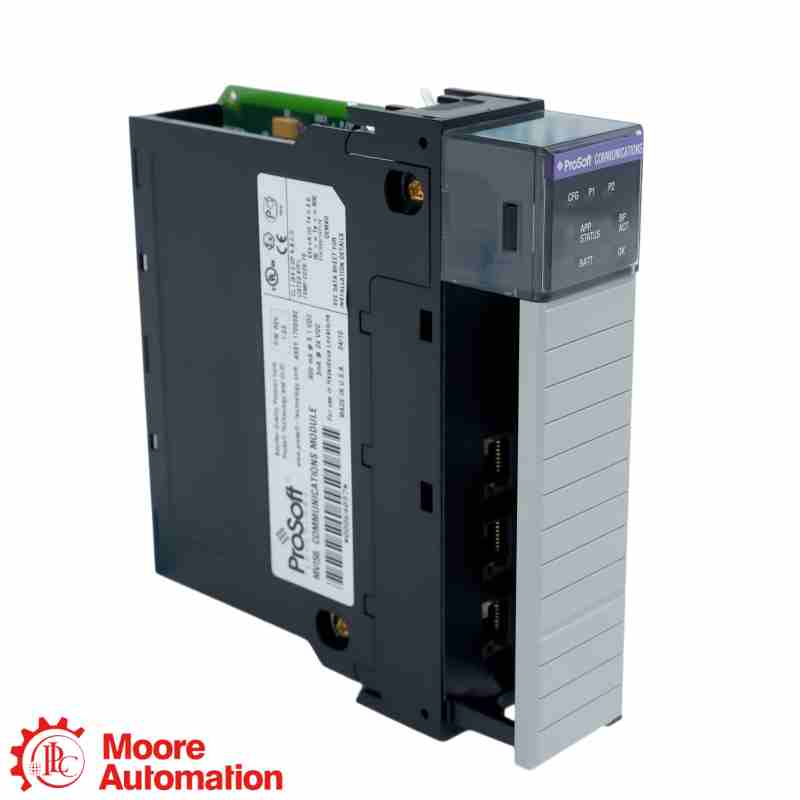

Модуль связи Modbus ProSoft Technology MVI56-MCM ControlLogix
Модуль связи Modbus ProSoft Technology MVI56-MCM ControlLogix
Модуль связи Modbus ProSoft Technology MVI56-MCM ControlLogix

Модуль связи Modbus ProSoft Technology MVI56-MCM ControlLogix

PROSOFT TECHNOLOGY · CONTROLLOGIX MODBUS COMMUNICATION MODUBS MODBUS СВЯЗЬ

MVI56-MCM

Он MVI56-MCM Это модуль связи Modbus от ProSoft Technology для платформы ControlLogix. Он предоставляет два настраиваемых последовательных порта для связи по протоколу Modbus RTU или ASCII в режиме "ведущий/ведомый".

ТИП ПРОДУКТАМодуль связи MODBUS
ПЛАТФОРМАCONTROLLOGIX
ПРОТОКОЛMODBUS RTU / ASCII
ПРИЛОЖЕНИЕИнтеграция ControlLogix с последовательным интерфейсом Modbus
ПРОИЗВОДИТЕЛЬТехнология ProSoft
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
Технология ProSoft ● Модуль CONTROLLOGIX MODBUS
Модуль PROSOFT TECHNOLOGY CONTROLLOGIX

MVI56-MCM

Модуль связи MODBUS

Платформа CONTROLLOGIX · MODBUS RTU / ASCII · Ведущий / Ведомый

РОЛЬ МОДУЛЯ
MVI56-MCM Это модуль связи Modbus ControlLogix от ProSoft Technology. Его два последовательных порта могут быть независимо сконфигурированы для работы в режиме Modbus RTU или ASCII master/slave.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для MVI56-MCMнеобходимо согласовать слот ControlLogix, сопоставление ввода/вывода, последовательный интерфейс, роль ведущего/ведомого порта, скорость передачи данных и конфигурацию Modbus RTU/ASCII.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ОТКРЫТОЕ ОФИЦИАЛЬНОЕ РУКОВОДСТВО ↗
Модуль связи MODBUS MVI56-MCM

Идентификационные данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ТОЧНАЯ МОДЕЛЬMVI56-MCM
СЕМЕЙСТВО ПЛАТФОРМMVI56 · ControlLogix
ОБОЗНАЧЕНИЕ МОДЕЛИMCM · Модуль связи Modbus
ЖИЗНЕННЫЙ ЦИКЛУстаревший продукт
Полное обозначение MVI56-MCM обозначает коммуникационный модуль Modbus компании ProSoft ControlLogix.
Устаревшая ссылка на заменуProSoft перечисляет MVI56E-MCM В качестве текущей замены для MVI56-MCM. Перед миграцией подтвердите установленную программу, сопоставление ввода/вывода и конфигурацию последовательного порта.
ОБЩАЯ ИНФОРМАЦИЯ −
БрендТехнология ProSoft
МодельMVI56-MCM
Тип продуктаМодуль связи Modbus
ПлатформаControlLogix
Режимы протоколаModbus RTU и Modbus ASCII
Оперативная рольГосподин или раб
порты приложений2 последовательных порта
Жизненный циклУстаревший продукт
ПОСЛЕДОВАТЕЛЬНАЯ СВЯЗЬ +
ИнтерфейсыRS-232, RS-422 и RS-485
Скорость передачи данныхот 110 до 115 200 бод
ПаритетНет, четные или нечетные
Биты данных5, 6, 7 или 8
Стоп-биты1 или 2
Задержка RTSот 0 до 65 535 мс
Соединитель порта приложенияРазъем RJ45; кабель DB-9M в комплекте.
Изоляция объединительной платыОптическая изоляция 500 В
ЭНЕРГЕТИКА И ОКРУЖАЮЩАЯ СРЕДА +
ток объединительной платы800 мА при 5 В постоянного тока; 3 мА при 24 В постоянного тока
Рабочая температураот 0 до 60°C (от 32 до 140°F)
Температура храненияот -40 до 85°C (от -40 до 185°F)
Относительная влажностьот 5 до 95%, неконденсирующийся
Шок30 г в рабочем режиме; 50 г в нерабочем режиме.
Вибрация5 г от 10 до 150 Гц
ДОКУМЕНТАЦИЯ И ЖИЗНЕННЫЙ ЦИКЛ +
Официальный документРуководство пользователя MVI56-MCM
отображение ввода/вывода250 входных слов; 248 выходных слов
Модель заменыMVI56E-MCM
Проверка заказаСоответствуйте полной заводской табличке и конфигурации MVI56-MCM.
Источник: Руководство пользователя ProSoft Technology MVI56-MCM и официальная документация по устаревшему продукту.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что делает функция ControlLogix? MVI56-MCM предоставлять?+

MVI56-MCM Это универсальный модуль последовательной связи Modbus типа "ведущий/ведомый" от компании ProSoft Technology для платформы ControlLogix.

Какие режимы Modbus используются? MVI56-MCM поддерживать?+

MVI56-MCM Поддерживает режим Modbus RTU с CRC-16 и режим Modbus ASCII с проверкой ошибок LRC.

Какие последовательные интерфейсы доступны на MVI56-MCM?+

Два порта приложений поддерживают интерфейсы RS-232, RS-422 и RS-485. Каждый порт приложения использует разъем RJ45 с прилагаемым кабелем DB-9M и обеспечивает оптическую изоляцию 500 В от объединительной платы.

Для чего можно настроить последовательную передачу данных? MVI56-MCM?+

Задокументированный диапазон составляет от 110 до 115 200 бод, с 5, 6, 7 или 8 битами данных, четностью (четная/нечетная) и 1 или 2 стоп-битами.

Какие ограничения по току и температуре на объединительной плате применяются? MVI56-MCM?+

Модуль потребляет 800 мА при 5 В постоянного тока и 3 мА при 24 В постоянного тока. Заявленный диапазон рабочих температур составляет от 0 до 60 °C, а диапазон хранения — от -40 до 85 °C.

Что следует проверить при замене MVI56-MCM?+

Сопоставьте полную паспортную табличку модуля, номер слота ControlLogix, схему ввода/вывода контроллера, роль ведущего/ведомого, параметры последовательного интерфейса и порта. Компания ProSoft указывает MVI56E-MCM в качестве текущей модели-заменителя.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Для проверки совместимости, наличия и сроков поставки сообщите полный номер заказа и подробную информацию о применении.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Информация о продукте для
MVI56-MCM

Официальная документация ProSoft Technology для модуля связи Modbus MVI56-MCM ControlLogix.

Официальная документация MVI56-MCM

В официальном руководстве пользователя описаны технические характеристики оборудования, работа в режиме Modbus master/slave, поддерживаемые функциональные коды, настройка портов и интеграция с ControlLogix.

ОТКРЫТОЕ ОФИЦИАЛЬНОЕ РУКОВОДСТВО

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические значения на этой странице основаны на точном руководстве пользователя MVI56-MCM и документации к устаревшему продукту компании ProSoft Technology.

ИДЕНТИФИКАЦИЯ МОДЕЛИ

Что означает код модели MVI56-MCM

МВИ56 обозначает семейство модулей ControlLogix от ProSoft, устанавливаемых в шасси, а также МСМ это обозначение модуля связи Modbus.

Технология ProSoft · БРЕНД
MVI56-MCMТОЧНАЯ МОДЕЛЬ
МВИ56

семейство модулей ControlLogix

Определяет платформу внутрикорпусного коммуникационного модуля ProSoft для ControlLogix.

МСМ

Модуль связи Modbus

Определяет функцию последовательной связи Modbus RTU/ASCII «ведущий/ведомый».

ПОЛНЫЙ СПРАВОЧНИК

MVI56-MCM

Полный каталожный номер модуля связи Modbus компании ControlLogix.

Значение модели: MVI56-MCM сочетает в себе обозначение семейства модулей ControlLogix с идентификатором модуля связи Modbus.
ОБЛАСТИ ПРИМЕНЕНИЯ

Схема применения для MVI56-MCM

Интеграция ControlLogix с ModbusОбмен данными по последовательному протоколу Modbus между контроллером ControlLogix и совместимыми полевыми устройствами.
Сети Modbus MasterОтправляйте настраиваемые команды Modbus подчиненным устройствам через любой из последовательных портов приложения.
ЦЕНТР ПРИЛОЖЕНИЙMVI56-MCMControlLogix · Modbus RTU/ASCII · master/slave
Подключение ведомого устройства по протоколу ModbusПредоставьте доступ к данным модуля удаленному ведущему устройству Modbus через порт приложения, настроенный как ведомое устройство.
Локальное или удалённое управление шасси LogixУстановите универсальный модуль в локальное шасси или в удаленное шасси, подключенное через Ethernet.
