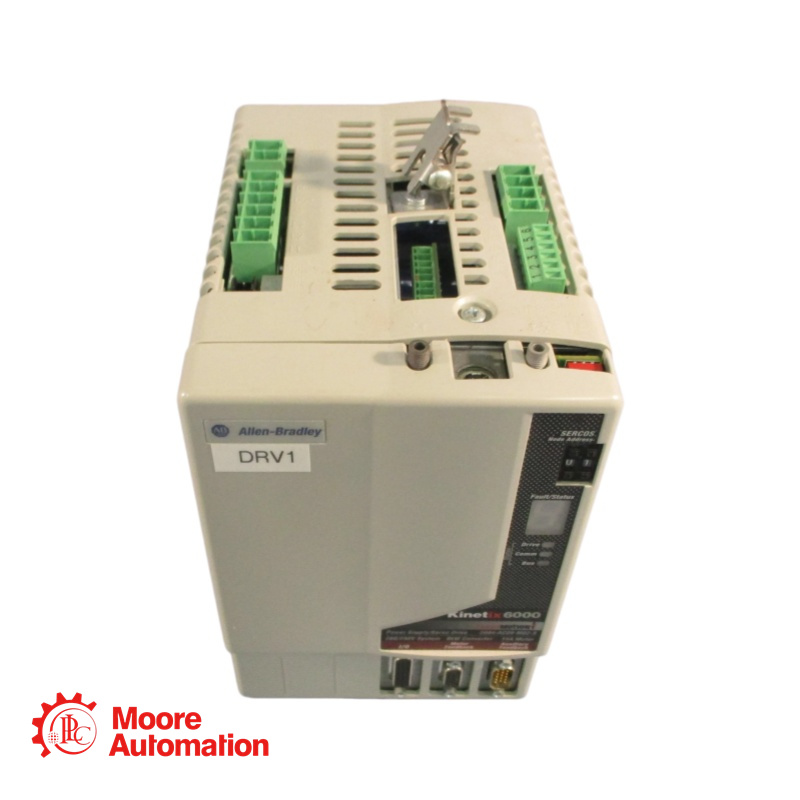

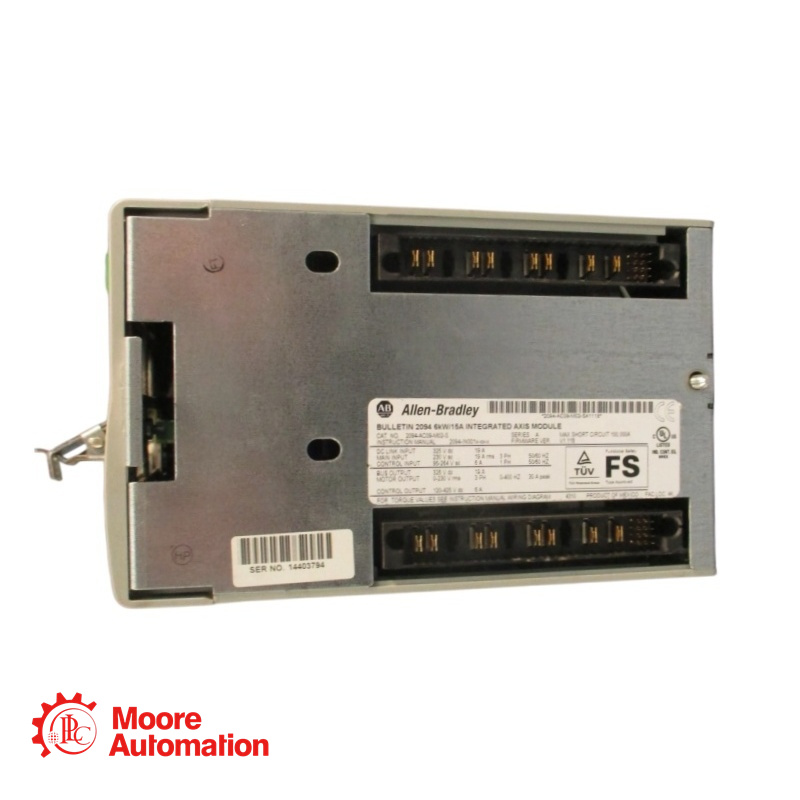

Интегрированный осевой модуль ПЛК 2094-AC09-M02-S

Надежная поддержка начинается здесь:

Менеджер 5 звезд Фрида

Телефон/WhatsApp:+86 15359408275

Электронная почта: sales5@mooreplc.com

Адрес: здание Гуомао, 3203, ул. Хубинь Южный, 388, район Симин, Сямэнь, провинция Фуцзянь, Китай.

Описание:2094-AC09-M02-S

Модуль 2094-AC09-M02-S представляет собой интегрированный модуль оси из серии 6000. Этот конкретный модуль объединяет две функции в одном устройстве:
Преобразователь (источник питания): преобразователь мощностью 6 кВт, который принимает на вход трехфазное переменное напряжение 230 В и подает на шину привода постоянное напряжение 325 В.
Инвертор (привод оси): секция инвертора на 15 А, используемая для управления одним сервомотором.
Этот модуль служит основной точкой ввода питания для многоосевой системы 6000. Он обеспечивает питание по шине постоянного тока для последующих модулей осей (AM) через общую шину постоянного тока. Он оснащен функцией безопасного отключения крутящего момента (STO), сертифицированной для приложений SIL 3/PLe, и взаимодействует через волоконно-оптическую сеть Sercos III.

Параметры: 2094-AC09-M02-S

Тип модуля: Интегрированный осевой модуль (IAM) - Powerr Источник питания (преобразователь) + Осевой инвертор
Входное напряжение (3 фазы): 195–264 В переменного тока (среднеквадратичное значение: 230 В переменного тока)
Входная частота: 47–63 Гц (номинальная: 50/60 Гц)
Входной ток (номинальный/макс.): 19 А (номинальный) / 37 А (макс., 0 пиков)
Напряжение шины (постоянный ток): 325 В постоянного тока (номинальное).
Мощность преобразователя: 6 кВт (непрерывная), 12 кВт (пиковая).
Выходной ток инвертора: 15 А (номинальный ток инвертора) / 19 А (номинальный выходной ток)
Максимальный выходной ток: 38 А (среднеквадратичное значение)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:2094-AC09-M02-S

В1: Можно ли использовать этот привод с однофазным входным напряжением 120 В?
A: Нет. Данный модуль рассчитан только на трехфазное входное напряжение переменного тока 195-264 В. Использование однофазного входного напряжения значительно снизит мощность преобразователя и может вызвать проблемы или неисправности в работе.

В2: Что означает суффикс «S» в каталожном номере?
A: В каталожном номере 2094-AC09-M02-S буква «S» обозначает, что модуль использует протокол связи Sercos III. Это волоконно-оптическая шина для передачи данных о движении в реальном времени. Приводы Kinetix 6000 с суффиксом «E» предназначены для EtherNet/IP.
