Модуль PLC 20-750-ENETR с двумя портами Ethernet/IP

Контактная информация

20-750-ENETR Технические характеристики

20-750-ENETR Описание

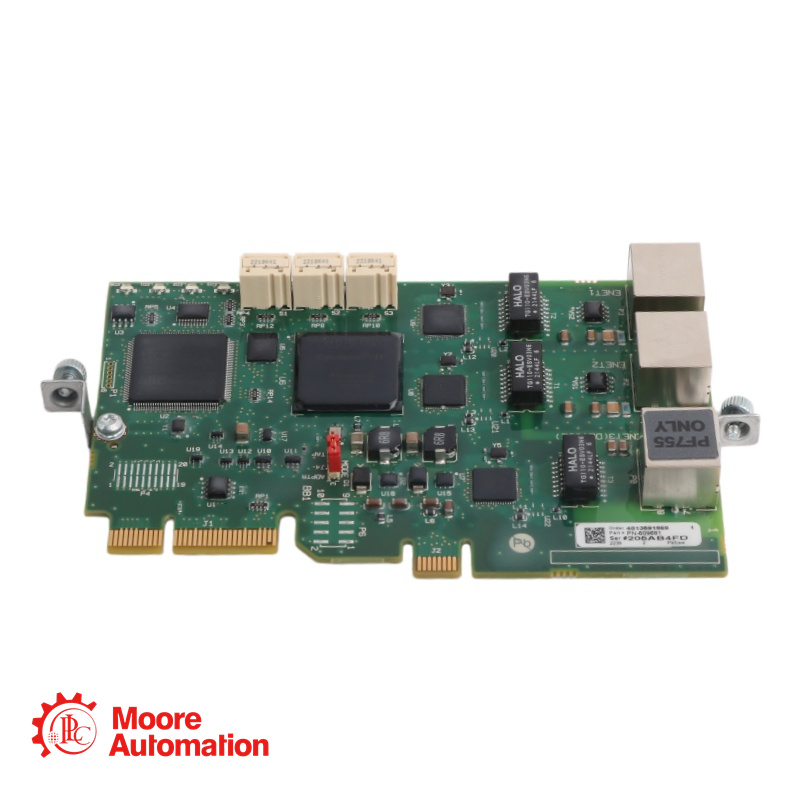

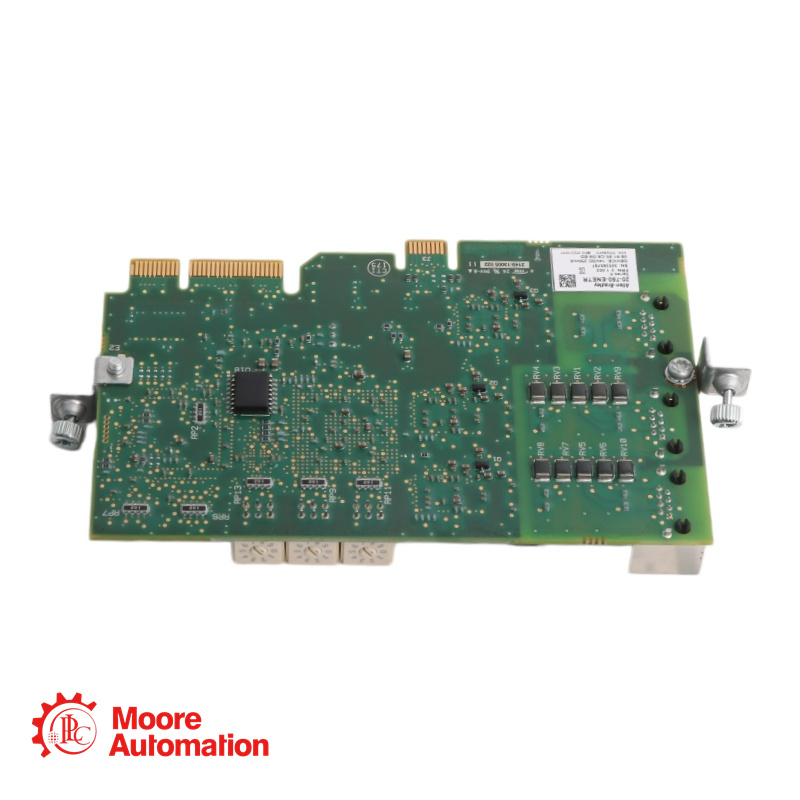

Модуль 20-750-ENETR представляет собой двухпортовый модуль Ethernet/IP с поддержкой скорости 10 Мбит/с в полнодуплексном, полудуплексном, полнодуплексном или полудуплексном режимах. Модуль может работать в режиме Tap или Adapter.

В режиме Tap модуль опций работает как шлюз и выполняет свои функции.
Аналогично модулю 1783-ETAP, этот дополнительный модуль позволяет приводу 755 расширить свои возможности ввода-вывода до линейной или кольцевой (DLR) сетевой топологии. Подключение осуществляется путем соединения прилагаемого кабеля Ethernet между сетевым портом ENET3 (дополнительного модуля) и встроенным портом адаптера EtherNet/IP на приводе 755. Привод 755 поддерживает эти топологии и обеспечивает функциональность «Интегрированное управление движением в сети EtherNet/IP».

20-750-ENETR Альтернативные названия

20-750-ENETR Часто задаваемые вопросы

Что представляет собой дополнительный модуль 20-750-ENETR?

Модуль 20-750-ENETR — это двухпортовый модуль Ethernet/IP, предназначенный для приводов серии PF 750. Он добавляет приводу возможность двухсторонней связи Ethernet/IP, обеспечивая бесшовную интеграцию в современные промышленные сети.

Что означает номер детали 20-750-ENETR?

20-750: Аксессуар серии PF 750
ENETR: адаптер EtherNET с поддержкой кольцевой топологии (DLR)

В чём разница между режимом адаптера и режимом подключения?

Режим адаптера: Модуль функционирует как стандартный адаптер EtherNet/IP, позволяя управлять приводом с помощью контроллера по сети.
Режим Tap: Модуль работает как шлюз (аналогично модулю 1783-ETAP), позволяя интегрировать привод в линейную сеть или сеть типа Device-Level Ring (DLR). Между портом ENET3 модуля и встроенным портом EtherNet/IP на приводе подключается кабель Ethernet. Этот режим также поддерживает интегрированное управление движением по сети EtherNet/IP.

Сколько подключений поддерживает этот модуль?

Модуль поддерживает до 30 Ethernet-соединений. В режимах адаптера и Tap поддерживается 16 одновременных соединений для отправки инструкций MSG. В режиме адаптера также предусмотрено одно эксклюзивное соединение ввода-вывода.

Требуются ли файлы EDS для настройки?

Модуль оснащен встроенными электронными техническими паспортами (EDS). Это означает, что файлы EDS автоматически загружаются при обнаружении модуля в сети, что упрощает процесс настройки.
