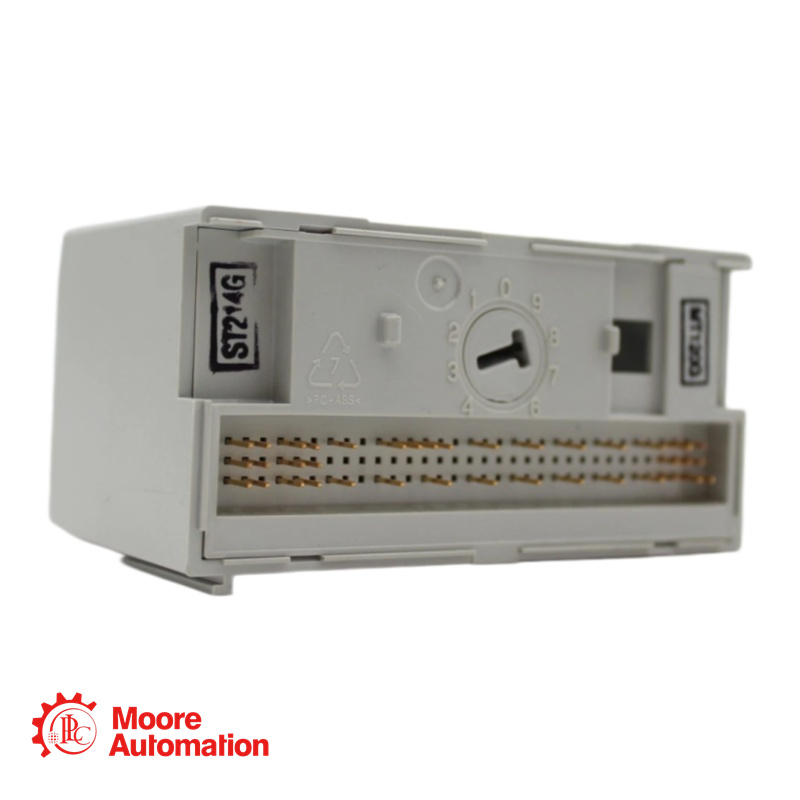

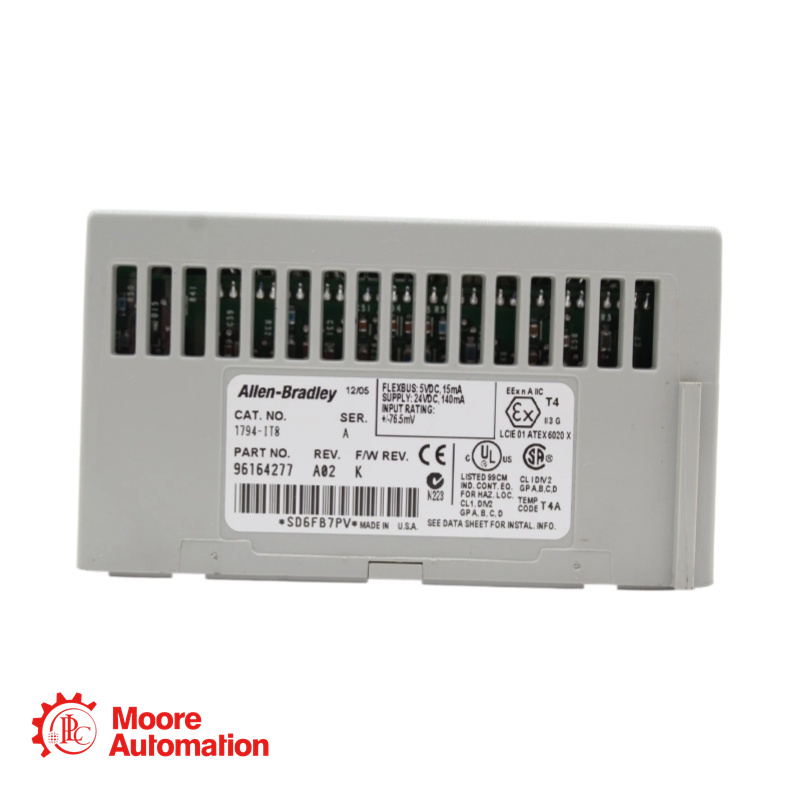

Модуль ввода термопары ПЛК 1794-IT8

Надежная поддержка начинается здесь:

Менеджер 5 звезд Фрида

Телефон/WhatsApp:+86 15359408275

Электронная почта: sales5@mooreplc.com

Адрес: здание Гуомао, 3203, ул. Хубинь Южный, 388, район Симин, Сямэнь, провинция Фуцзянь, Китай.

Описание:1794-IT8

Модуль ввода-вывода FLEX 1794-IT8 предназначен для взаимодействия с широким спектром термопар и сигналов милливольтного уровня. Он обеспечивает 8 независимых входных каналов, преобразуя аналоговые сигналы температуры или напряжения в цифровые данные для связи с программируемым контроллером. Этот модуль идеально подходит для распределенных приложений ввода-вывода, требующих экономичного мониторинга температуры без необходимости высокоскоростного отклика или экстремальной точности. Он поддерживает как заземленные, так и незаземленные термопары при соблюдении надлежащих инструкций по установке. Связь обычно осуществляется посредством блочной передачи данных (чтение/запись) через адаптер ввода-вывода FLEX.

Параметров:1794-IT8

Линейка продукции: FLEX I/O
Тип изделия: Модуль ввода термопары/милливольт
Количество входов: 8 каналов
Диапазон милливольт: ±76,5 мВ
Разрешение: 16 бит (типичное значение 2,384 мкВ)
Формат данных: 16-битный двоичный код в дополнительном коде или со смещением (униполярный).
Источник питания: 24 В постоянного тока
Потребляемый ток по FlexBus: 20 мА
Рассеиваемая мощность: максимум 3 Вт при напряжении постоянного тока 31,2 В.
Напряжение изоляции: проверено при напряжении 850 В постоянного тока в течение 1 секунды (между входами/питанием пользователя и логическими элементами).
Подавление шума в обычном режиме: -60 дБ на частоте 60 Гц.
Ширина полосы пропускания канала: от 0 до 2,62 Гц (-3 дБ)

Часто задаваемые вопросы: 1794-IT8

В1: Какие типы датчиков можно подключить к 1794-IT8?
A: Модуль поддерживает широкий спектр типов термопар.включая J, K, E, R, N, S, B, C, T и L. Он также принимает прямой входной сигнал в милливольтах в диапазоне ±76,5 мВ.

В2: Каково назначение компенсатора холодного спая (CJC)?
A: Для точных показаний термопары необходим узел CJC. Он измеряет температуру в точке подключения клеммной колодки, позволяя модулю компенсировать напряжение, генерируемое в месте соединения провода термопары с медными клеммами. В комплект модуля входят два компенсатора, которые устанавливаются на клеммное основание 1794-TB3T.

В3: Что произойдет, если я выберу недопустимый тип термопары во время настройки?
A: Если выбран недопустимый тип термопары, модуль установит диагностический бит «Неправильная структура» (слово чтения 10/11, бит 02). Это указывает на ошибку конфигурации, которая препятствует правильной работе до ее исправления.
