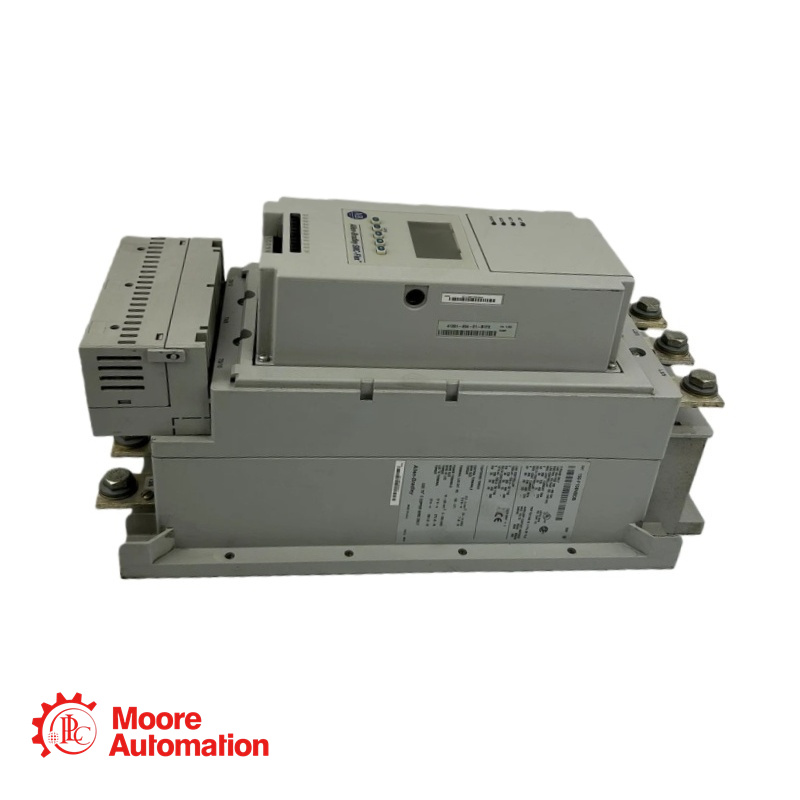

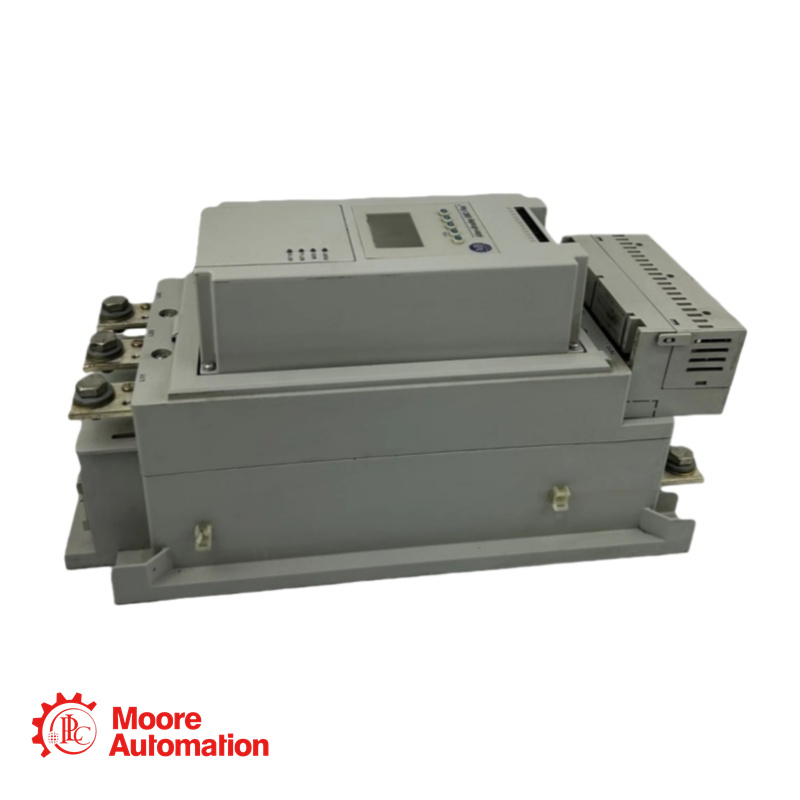

Интеллектуальный контроллер двигателя PLC 150-F108NBDB

Хотите получить ценовое предложение?

Менеджер с 5 звездами: Фрида

Параметры продукта

Номинальное рабочее напряжение (Ue): 200 В
Номинальное напряжение питания управляющего преобразователя при частоте переменного тока 50 Гц: 100 В.
Номинальное напряжение питания управляющего преобразователя при частоте переменного тока 60 Гц: 100 В.
Ток перегрузки для устройств, подключенных к сети: 27 А
Ток перегрузки для устройств, подключенных по схеме «треугольник»: 47 А
Модуль управления трансформатором: 75 ВА при 100–240 В переменного тока (-15%, +10%).
Мощность вентилятора радиатора: 20 ВА при напряжении 110/120 В переменного тока или 220/240 В переменного тока.
Номинальное пиковое обратное напряжение: 1400 В согласно стандартам UL/CSA/NEMA для силовых цепей.
Рабочая частота силовой цепи: 50/60 Гц
Максимальная мощность двигателя, подключаемого к сети: 90 кВт при напряжении 690 В/Г переменного тока, 50 Гц, 3 фазы.
Двигатель с треугольным соединением, максимальная мощность: 90 кВт при 400/45 В переменного тока, 50 Гц, 3 фазы.
Номинальное импульсное напряжение согласно IEC для силовой цепи: 6000 В.
Диэлектрическая прочность согласно IEC для силовых цепей: 2500 В.
Диапазон тока двигателя, подключенного к сети: 27...108 А при 600/Y/890 В переменного тока, 3 фазы.
Диапазон тока двигателя с треугольным соединением: 47...187 А при 500/575 В переменного тока, 3 фазы.
Защита от переходных процессов (опционально): металлооксидные варисторы: 220 Дж для силовой цепи.
Номинальное напряжение изоляции согласно IEC для силовой цепи: 500 В.
Текущее состояние входа в выключенном состоянии: <10 мА переменного тока, <3 мА постоянного тока для цепи управления при напряжении на входе в выключенном состоянии
Условный тепловой ток (Ith) для вспомогательных контактов: переменный/постоянный ток: 5 А
Максимальное количество датчиков для входных параметров PTC: 6
Модуль управления пусковым током: 5 А при 24 В постоянного тока (-15%, +10%).
Напряжение на клеммах PTC (RPTC = разомкнуто), макс.: 30 В для номинальных значений входного напряжения PTC.
Модуль управления переходными процессами мощности: 60 Вт при 24 В постоянного тока (-15%, +10%).
Модуль управления мощностью в установившемся режиме: 24 Вт при 24 В постоянного тока (-15%, +10%).
Максимальное напряжение на клеммах PTC (RPTC = 4 кОм): <7,5 для входных параметров PTC
Время отклика для входных параметров PTC: 800 мс
Модуль управления пусковым временем: 250 мс при 24 В постоянного тока (-15%, +10%).
Модуль управления переходными процессами: 500 мс при 24 В постоянного тока (-15%, +10%).
Сопротивление цепи PTC-датчиков при низких температурах, макс.: 1500 Ом для входных параметров PTC-датчиков.
Входное напряжение тахометра: 0...5 В постоянного тока. При напряжении 4,5 В постоянного тока скорость составляет 100%.
Сопротивление срабатывания при коротком замыкании для входных параметров PTC: 25 Ом ± 10 Ом
Сопротивление срабатывания для входных параметров PTC: 3400 Ом ± 150 Ом
Сопротивление сброса для входных параметров PTC: 1600 Ом ± 100 Ом
Входное напряжение в выключенном состоянии, макс.: 50 В переменного тока при 10 В постоянного тока/12 В переменного тока для цепи управления.
Входное напряжение в открытом состоянии, мин.: 85 В переменного тока при 19,2 В постоянного тока/20,4 В переменного тока для цепи управления.
Номинальный рабочий ток для вспомогательных контактов: 3 А при 120 В переменного тока, 1,5 А при 240 В переменного тока.

О сериале

Семейство продуктов и позиционирование

SMC Flex входит в семейство интеллектуальных контроллеров двигателей (SMC™). Это модульное устройство плавного пуска на основе микропроцессора, предназначенное для управления и защиты трехфазных асинхронных двигателей.

Основные характеристики

Модульная конструкция: Съемный блок управления, силовые модули и вентиляторный блок упрощают установку, техническое обслуживание и ремонт.
Передовые интеллектуальные системы: Встроенный ЖК-дисплей и клавиатура для локальной настройки; также возможна настройка с помощью программного обеспечения для ПК.
Интегрированный обходной путь: Когда двигатель достигает полной скорости, внутренние обходные контакты замыкают цепь тиристоров, что снижает нагрев и экономит место.
Несколько режимов управления:
– Плавный пуск, ограничение тока, кикстартер, двухступенчатый пуск, пуск при полном напряжении
– Управление насосом (для уменьшения скачков потока жидкости)
– Предварительно установленная низкая скорость (для позиционирования/выравнивания)
– Интеллектуальное торможение двигателем (SMB™), Accu‑Stop™, низкая скорость с торможением
– Линейное ускорение (требуется тахометр)
Гибкость коммуникаций: Встроенные порты DPI для подключения модулей человеко-машинного интерфейса (HIM) и коммуникационных адаптеров (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP и др.).
Комплексная диагностика и учет: Мониторинг в реальном времени тока, напряжения, мощности, энергии, коэффициента мощности, тепловой мощности двигателя и т. д.
Системы защиты и сигнализации: Включает в себя защиту от перегрузки, пониженного напряжения, повышенного напряжения, дисбаланса фаз, заклинивания, остановки, замыкания на землю и многое другое.

Аксессуары и опции

Защитные модули: для защиты со стороны линии или нагрузки (480 В или 600 В).
Комплекты клеммных наконечников: необходимы для контроллеров с номинальным током 108 А и выше.
Модули человеко-машинного интерфейса (HIM): портативные или устанавливаемые на дверь ЖК-клавиатуры.
Коммуникационные модули: адаптеры для различных промышленных сетей.
Комплекты для модернизации: позволяют перейти с контроллеров SMC Flex на контроллеры SMC-50 (с обходным каналом).
