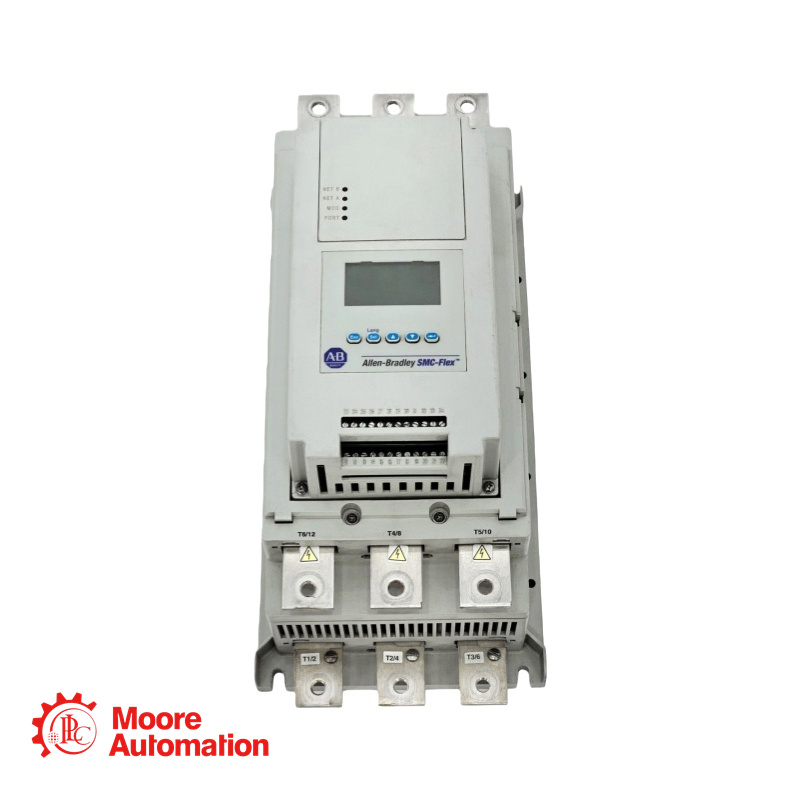

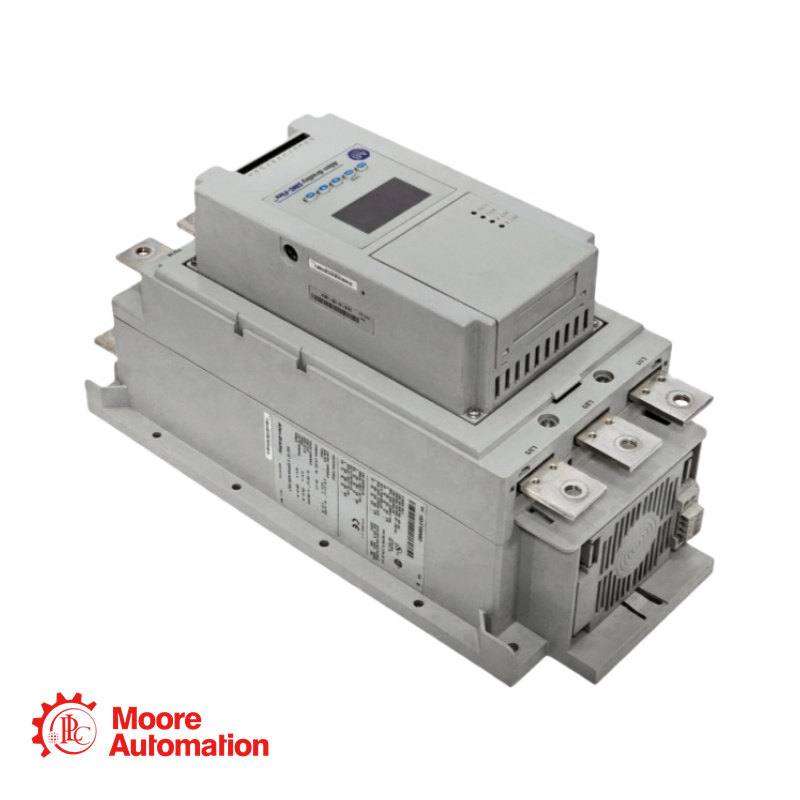

Интеллектуальный контроллер двигателя PLC 150-F108NBD

Хотите получить ценовое предложение?

Менеджер с 5 звездами: Фрида

Параметры продукта

Номинальное рабочее напряжение (Ue): 200...480 В переменного тока (-15%, +10%) для силовой цепи, соответствует стандартам UL/CSA/NEMA.
Тип напряжения для управления: переменный ток.
Номинальное напряжение питания управляющего преобразователя: 100 В переменного тока при частоте 50 Гц и 60 Гц.
Подключение двигателя и ток:
Подключенная линия: Максимальная мощность двигателя 90 кВт при 690 В переменного тока (Y), 3 фазы, 50 Гц. Диапазон тока двигателя 27...108 А при 600/690 В переменного тока.
Система Delta Connected (внутри Delta): Максимальная мощность двигателя 90 кВт при напряжении 400/415 В переменного тока, 3 фазы, 50 Гц. Диапазон тока двигателя 47...187 А при напряжении 500/575 В переменного тока.
Характеристики поездки: Доступные классы поездки: 10, 15, 20 и 30.
Схема управления:
Максимальное входное напряжение в выключенном состоянии: 50 В переменного тока / 10 В постоянного тока / 12 В переменного тока.
Минимальное входное напряжение в открытом состоянии: 85 В переменного тока / 19,2 В постоянного тока / 20,4 В переменного тока.
Входной ток в открытом состоянии: 20 мА при 120 В переменного тока / 40 мА при 240 В переменного тока / 7,6 мА при 24 В переменного/постоянного тока.
Оценки модулей:
Модуль управления трансформатором: 75 ВА при 100–240 В переменного тока.
Вентилятор радиатора: 20 ВА при напряжении 110/120 В переменного тока или 220/240 В переменного тока.
Модуль управления пусковым током: 5 А при 24 В постоянного тока.
Модуль управления переходными мощностями: 60 Вт при 24 В постоянного тока.
Модуль управления мощностью в установившемся режиме: 24 Вт при 24 В постоянного тока.
Соответствующие временные параметры для модулей: пусковой ток 250 мс, переходный процесс 500 мс.

О сериале

Семейство продуктов и позиционирование

SMC Flex входит в семейство интеллектуальных контроллеров двигателей (SMC™). Это модульное устройство плавного пуска на основе микропроцессора, предназначенное для управления и защиты трехфазных асинхронных двигателей.

Основные характеристики

Модульная конструкция: Съемный блок управления, силовые модули и вентиляторный блок упрощают установку, техническое обслуживание и ремонт.
Передовые интеллектуальные системы: Встроенный ЖК-дисплей и клавиатура для локальной настройки; также возможна настройка с помощью программного обеспечения для ПК.
Интегрированный обходной путь: Когда двигатель достигает полной скорости, внутренние обходные контакты замыкают цепь тиристоров, что снижает нагрев и экономит место.
Несколько режимов управления:
– Плавный пуск, ограничение тока, кикстартер, двухступенчатый пуск, пуск при полном напряжении
– Управление насосом (для уменьшения скачков потока жидкости)
– Предварительно установленная низкая скорость (для позиционирования/выравнивания)
– Интеллектуальное торможение двигателем (SMB™), Accu‑Stop™, низкая скорость с торможением
– Линейное ускорение (требуется тахометр)
Гибкость коммуникаций: Встроенные порты DPI для подключения модулей человеко-машинного интерфейса (HIM) и коммуникационных адаптеров (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP и др.).
Комплексная диагностика и учет: Мониторинг в реальном времени тока, напряжения, мощности, энергии, коэффициента мощности, тепловой мощности двигателя и т. д.
Системы защиты и сигнализации: Включает в себя защиту от перегрузки, пониженного напряжения, повышенного напряжения, дисбаланса фаз, заклинивания, остановки, замыкания на землю и многое другое.

Аксессуары и опции

Защитные модули: для защиты со стороны линии или нагрузки (480 В или 600 В).
Комплекты клеммных наконечников: необходимы для контроллеров с номинальным током 108 А и выше.
Модули человеко-машинного интерфейса (HIM): портативные или устанавливаемые на дверь ЖК-клавиатуры.
Коммуникационные модули: адаптеры для различных промышленных сетей.
Комплекты для модернизации: позволяют перейти с контроллеров SMC Flex на контроллеры SMC-50 (с обходным каналом).
