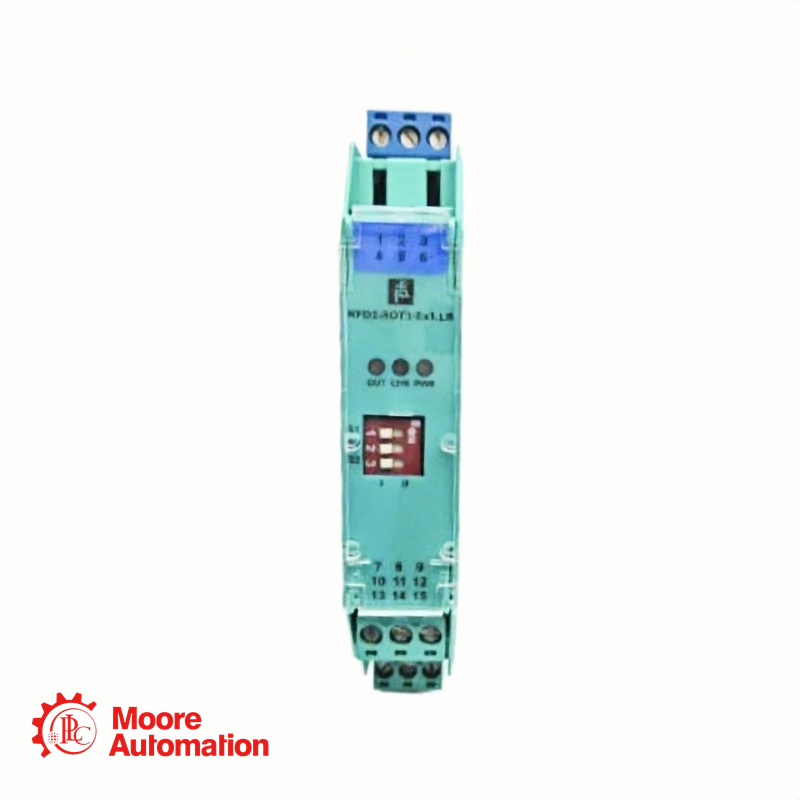

Усилитель Pepperl+Fuchs KFD2-SOT3-EX1.LB с переключателем

Узнать цену здесь:

Менеджер по продажам: Фрида

Телефон/WhatsApp: +86 15359408275

Электронная почта: sales5@mooreplc.com

Основная информация

Производитель: Pepperl+Fuchs
Тип изделия: Интерфейсный модуль K-System (серия KF).
Функции: 1-канальный преобразователь сигнала и изолированный барьер для применения во взрывоопасных зонах.

Описание продукта

Он KFD2-SOT3-EX1.LB Это гальванически изолированный барьер, предназначенный для передачи цифровых сигналов из опасной зоны в безопасную. Он принимает входные сигналы от датчиков NAMUR или сухих механических контактов и обеспечивает два независимых пассивных транзисторных выхода.

Данное устройство отличается настраиваемой логикой выходного сигнала, позволяющей использовать второй выходной канал либо в качестве резервного разветвителя сигнала, либо в качестве выделенного выхода для индикации неисправностей. Благодаря встроенной системе обнаружения обрывов линии (LFD) и функциональной безопасности уровня SIL 2 (SC 3), оно оптимизировано для критически важных контуров автоматизации технологических процессов, требующих высокой доступности и прозрачности диагностики.

Технические характеристики

Области применения

Химические и нефтехимические заводы: Интерфейс для бесконтактных датчиков NAMUR, контролирующих положение клапанов в опасных зонах.
Системы обнаружения пожара и газа: надежный мониторинг дымовых извещателей или ручных извещателей с уровнем безопасности SIL 2.
Турбинные и компрессорные установки: интерфейс датчика вибрации (бесконтактного датчика) с возможностью фиксации неисправностей.
Системы безопасности с контрольно-измерительными приборами (SIS): где для элемента обработки сигнала требуется систематическая возможность уровня SC 3.

Часто задаваемые вопросы - KFD2-SOT3-EX1.LB

В: Как подключить сухой контакт (выключатель) к этому устройству? KFD2-SOT3-EX1.LB?
A: Для имитации уровней тока NAMUR необходимо подключить контакт последовательно с резисторной сетью (например, Pepperl+Fuchs F-NR3-Ex1) на стороне полевого резистора. В качестве альтернативы можно отключить LFD с помощью DIP-переключателя и подключить сухой контакт непосредственно между клеммами 1+ и 2+. Примечание: Отключение LFD лишает модуль возможности обнаруживать обрыв полевого провода.

В: В чем разница между изоляцией «Выход I» и «Выход II»?
A: Оба транзистора являются пассивными и гальванически изолированными. Однако изоляция между выходом I и выходом II является базовой (60 В). Если вы используете оба выхода для управления двумя разными входными платами ПЛК с разными опорными напряжениями питания, убедитесь, что разность потенциалов не превышает 60 В для обеспечения безопасной изоляции.

В: Что означает "Выход пассивного транзистора"?
A: Модуль не подает напряжение на выходной контур. Необходимо подать внешний источник постоянного напряжения (максимум 30 В) последовательно с нагрузкой (например, входную плату ПЛК). Модуль будет действовать как переключатель, замыкая этот внешний контур на общий контакт (0 В).

В: Что означает "Um 253 V AC" в данных об опасной зоне?
A: Это максимальное безопасное напряжение, которое может быть подано на сторону, не представляющую опасности (клеммы питания), без ущерба для искробезопасности. Это не рабочее напряжение (которое составляет 19-30 В постоянного тока). Оно указывает на устойчивость модуля к скачкам напряжения в сети.
