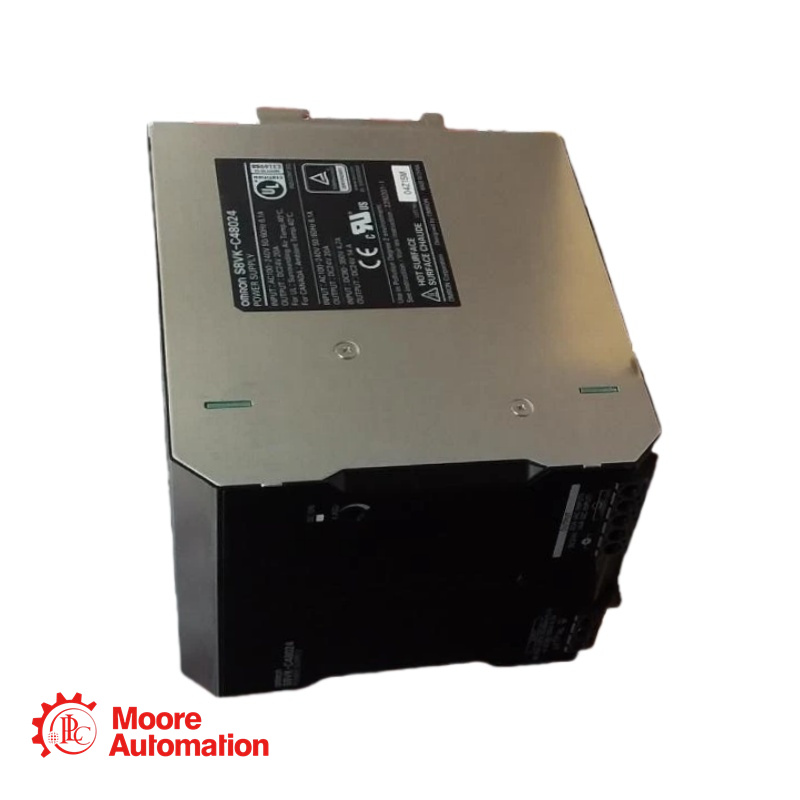

Модуль импульсного источника питания Omron S8VK-C48024

Свяжитесь с нами прямо сейчас

Круглосуточное быстрое обслуживание

★Менеджер по продажам: Фрида
★Телефон:+86 15359408275
★Электронная почта:sales5@mooreplc.com
★Адрес: район Сымин, Сямэнь, Фуцзянь, Китай.

Описание:
Импульсный однофазный источник питания S8VK-C48024 мощностью 480 Вт предназначен для использования в различных регионах мира. Он имеет универсальный вход переменного тока (85-264 В переменного тока) и опциональный вход постоянного тока (90-350 В постоянного тока). Источник обеспечивает стабильное выходное напряжение 24 В постоянного тока с током до 20 А, отличается высокой эффективностью (типичная эффективность 91%), активной коррекцией коэффициента мощности (PFC) и комплексной защитой, включая защиту от перегрузки, перенапряжения и гармонических токов.

Технические характеристики:
Номинальная мощность: 480 Вт
Диапазон входного напряжения:
Входное напряжение переменного тока: от 100 до 240 В (допустимый диапазон: от 85 до 264 В).
Входное напряжение постоянного тока: от 90 до 350 В постоянного тока.
Входная частота: 50/60 Гц (рабочий диапазон: от 47 до 63 Гц)
Типичный входной ток:
Входное напряжение 115 В переменного тока: 4,8 А
Входное напряжение 230 В переменного тока: 2,4 А
Типичная эффективность: 91% (при входном напряжении 230 В переменного тока)
Типичный коэффициент мощности: 0,97 (при входном напряжении 230 В переменного тока, номинальная выходная мощность)
Типичный ток утечки:
Входное напряжение 115 В переменного тока: 0,26 мА
Входное напряжение 230 В переменного тока: 0,65 мА
Типичный пусковой ток:
Входное напряжение 115 В переменного тока: 16 А
Входное напряжение 230 В переменного тока: 32 А
Типичные пульсации (на частоте 20 МГц): 130 мВ (входное напряжение 230 В переменного тока)
Выходное напряжение: 24 В постоянного тока
Номинальный выходной ток: 20 А
Диапазон регулировки выходного напряжения: от -10% до +15% (с помощью VADJ, гарантировано).
Влияние колебаний входного напряжения: максимум 0,5% (85-264 В переменного тока, 100% нагрузка)
Влияние колебаний нагрузки: максимум 1,5% (0-100% нагрузки, номинальная входная мощность).
Влияние колебаний температуры: максимум 0,05 %/°C.
Типичное время запуска:
Входное напряжение 115 В переменного тока: 770 мс
Входное напряжение 230 В переменного тока: 670 мс
Типичное время удержания:
Входное напряжение 115 В переменного тока: 21 мс
Входное напряжение 230 В переменного тока: 22 мс
Защита от перегрузки: срабатывает при токе от 105% до 160% от номинального тока нагрузки.
Защита от перенапряжения: Да (приблизительно 130% от номинального напряжения, сбрасывается через 3 минуты. Выкл.)
Параллельная работа: не поддерживается.
Последовательное соединение: Поддерживается подключение до двух устройств (требуется внешний диод).
Рабочая температура окружающей среды: от -25 до 60°C
Температура хранения: от -25 до 65°C
Рабочая влажность окружающей среды: от 20% до 90% (без конденсации).
Влажность хранения: от 10% до 95%.
Диэлектрическая прочность:
Вход-выход: 3,0 кВ переменного тока в течение 1 мин.
На вход ПЭ подается напряжение 2,0 кВ переменного тока в течение 1 мин.
Выходное напряжение на PE: 10 кВ переменного тока в течение 1 мин.
Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
Номинал предохранителя: Внутренний предохранитель (не подлежит замене пользователем): 250 В переменного тока, 12,0 А HBC
Рекомендуемое сечение провода:
Американский стандарт сечения проволоки (AWG): от 16 до 10
Одножильный провод: от 1,5 до 6 мм²
Многожильный провод: от 1,5 до 4 мм²
Номинальный ток на клемму: 10 А на клемму (для тока ≥10 А используйте несколько клемм).
