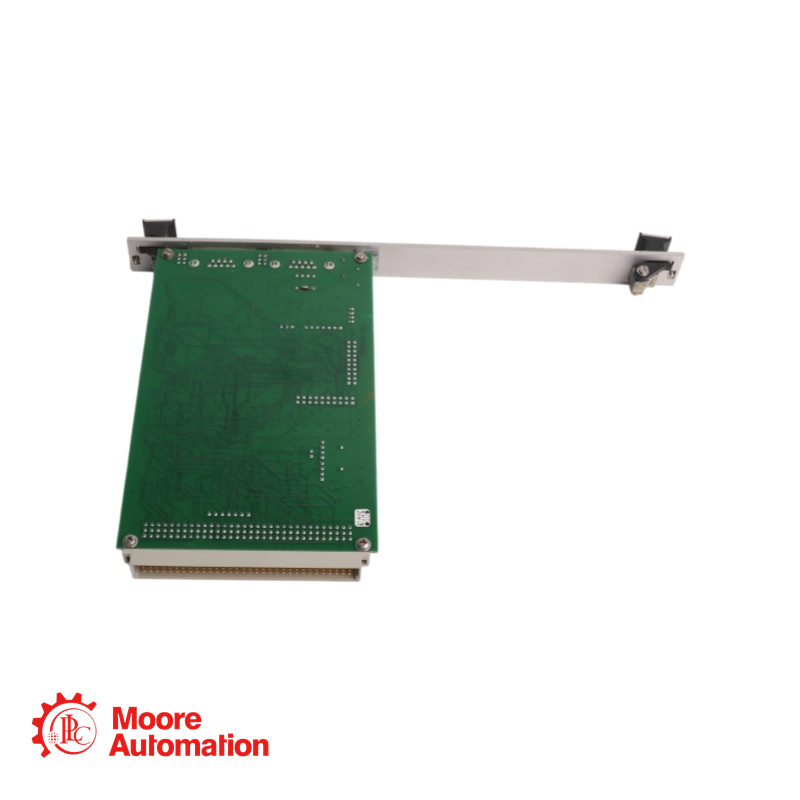

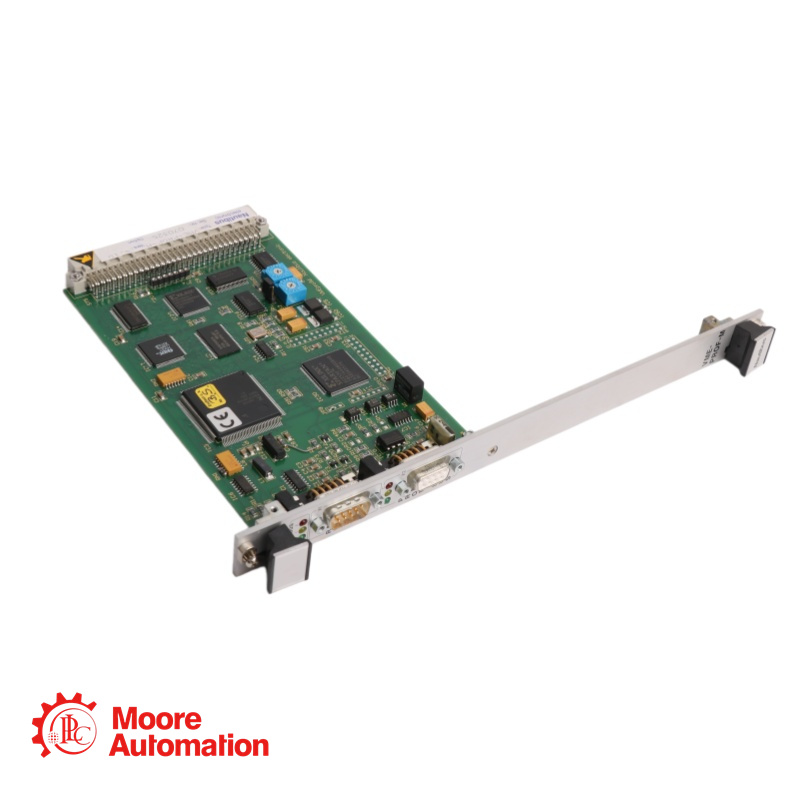

Главный модуль Nautibus VME-PROF-M Profibus DP

VME-PROF-M
Введение

Описание:

Он VME-PROF-M Это модуль Profibus DP-Master, разработанный для систем VMEbus. Он обеспечивает экономичную интеграцию модулей ввода-вывода Profibus в архитектуры VMEbus, заменяя дорогостоящие платы ввода-вывода VMEbus. Модуль обрабатывает все коммуникации Profibus независимо, снижая программную нагрузку на основной процессор VMEbus.

Технические характеристики:

Протокол: PROFIBUS DP-Master 1 (EN 50170), поддерживает DP-V0 и DP-V2 (синхронный по времени).
Интерфейс VMEbus: A24, D16 Slave
Память: 64 КБ двухпортовой ОЗУ, 128 КБ ОЗУ, 512 КБ флэш-памяти загрузочного блока EPROM.
Интерфейс Profibus: 1 x RS485, гальванически изолированный, до 12 Мбит/с с PROFIBUS-FPGA
Интерфейс конфигурации: 1 x последовательный RS232 (передняя панель X1), 9600 бод, 8N1, требуется кабель нуль-модема.
Процессор: 32-битный
Потребляемая мощность: +5 В: типично 700 мА
+12 В и -12 В не требуются
Рабочая температура: 0 ... +50 °C
Температура хранения: от -25 до +70 °C

Функции:

Модуль содержит собственный 32-битный процессор и встроенное программное обеспечение, позволяющее независимо управлять циклом Profibus после настройки.
Настройка выполняется через ПК под управлением Windows с использованием программного обеспечения DPKonfig по стандартному интерфейсу RS-232. Для первоначальной настройки не требуется программное обеспечение VMEbus.
Благодаря поддержке фиксированных циклов с точностью до микросекунды, идеально подходит для подключения приводов и других устройств, критически важных по времени.
Предоставляет несколько методов обеспечения согласованности данных при доступе к данным процесса в двухпортовой оперативной памяти, включая семафоры и работу с прерываниями.
Параметры конфигурации могут храниться во встроенной EEPROM, что позволяет модулю автоматически запускаться после включения питания без вмешательства хоста.
Обеспечивает надежную связь и защищает систему VMEbus от потенциальных контурных помех или разностей напряжений в сети Profibus.
