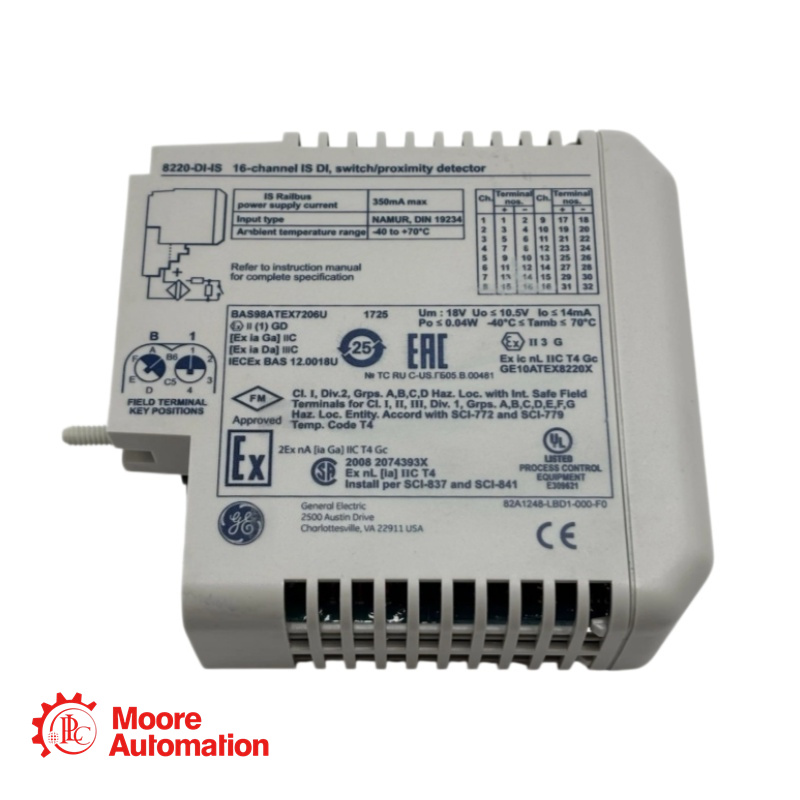

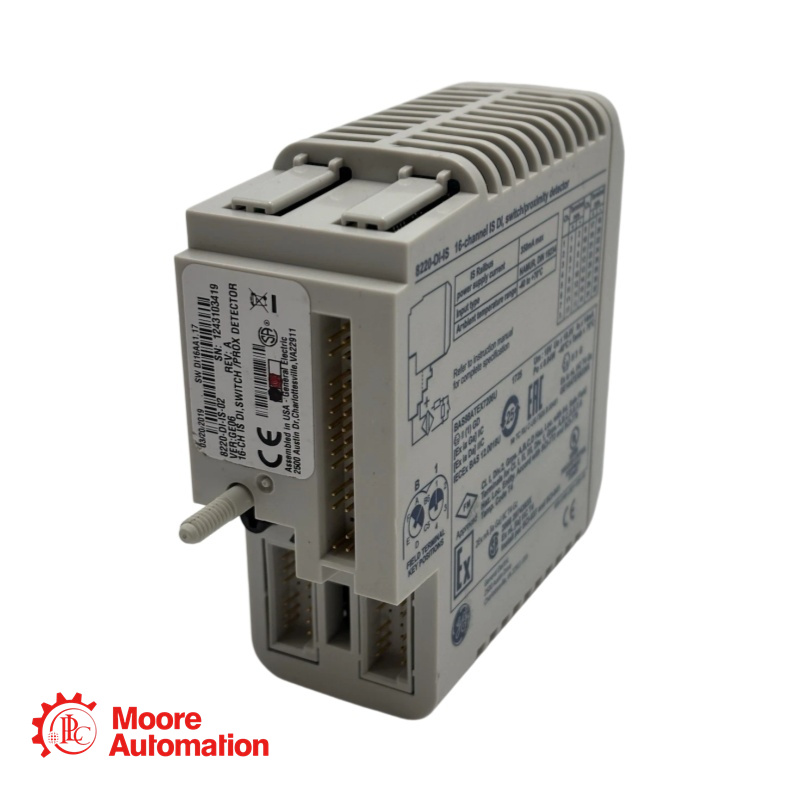

Модуль дискретного ввода MTL 8220-DI-IS

Узнать цену здесь:

Менеджер по продажам: Фрида

Телефон/WhatsApp: +86 15359408275

Электронная почта: sales5@mooreplc.com

Основная информация

Производитель: MTL Instruments (Eaton)
Семейство продуктов: Серия MTL8000, ввод/вывод
Функция: 16-канальный цифровой вход IS (интерфейс переключателя/датчика приближения)
Основное применение: Сигнализация в опасной зоне 0 / Класс I, Раздел 1.

Описание продукта

Модуль ввода 8220-DI-IS представляет собой высокоплотный, искробезопасный модуль, предназначенный для подключения до 16 полевых устройств, расположенных во взрывоопасных зонах. Он принимает сигналы от сухих контактов, простых устройств или бесконтактных детекторов, соответствующих стандарту NAMUR.

Технические характеристики

Области применения

Химическая и нефтехимическая промышленность: контроль за работой ручных клапанов, реле давления и уровнемеров на резервуарных парках.
Системы управления турбиной: Интерфейс для контактов сигнализации датчиков вибрации (бесконтактных датчиков) с LFD для обеспечения целостности контура.
Панели управления пожарной и газовой безопасностью: Мониторинг ручных извещателей и датчиков дыма/тепла, расположенных в зонах, представляющих опасность при выполнении производственных операций.
Железнодорожный транспорт: Обратная связь о состоянии припутевого сигнального оборудования в местах, где требуется соблюдение требований искробезопасности.

Часто задаваемые вопросы - 8220-DI-IS

В: Как работает система обнаружения повреждений линии (LFD)?k в этом модуле?
А: Модуль контролирует общее сопротивление петли.
Нормальный режим работы: Сопротивление соответствует току NAMUR (1,2 мА - 2,1 мА).
Обрыв цепи: сопротивление контура > 90 кОм. Модуль сообщает о неисправности (обрыв провода).
Короткое замыкание: сопротивление контура < 100 Ом. Модуль сообщает о неисправности (короткое замыкание провода).
Примечание: Включение или отключение LFD для каждого канала осуществляется посредством программной конфигурации, что позволяет использовать простую схему подключения с сухими контактами.

В: Можно ли использовать этот модуль для высокоскоростных задач подсчета?
A: Ограниченные возможности. Максимальная входная частота составляет 20 Гц, а минимальная обнаруживаемая ширина импульса — 45 мс. Предназначено для Медленный механический подсчет импульсов (например, турбинный расходомер с герконовым выходом) вместо высокоскоростной обратной связи от поворотного энкодера.

В: В чем разница между полевыми терминалами 8623-FT-IS и 8624-FT-IS?
A:
8623-FT-IS: Стандартная клеммная колодка для всех 16 каналов.
8624-FT-IS: Специализированная клеммная колодка, обеспечивающая возможность отключения шлейфа (дискретный предохранитель/автоматический выключатель) для 8 каналов. Используется для автоматического отключения при техническом обслуживании без отключения питания всего модуля.
