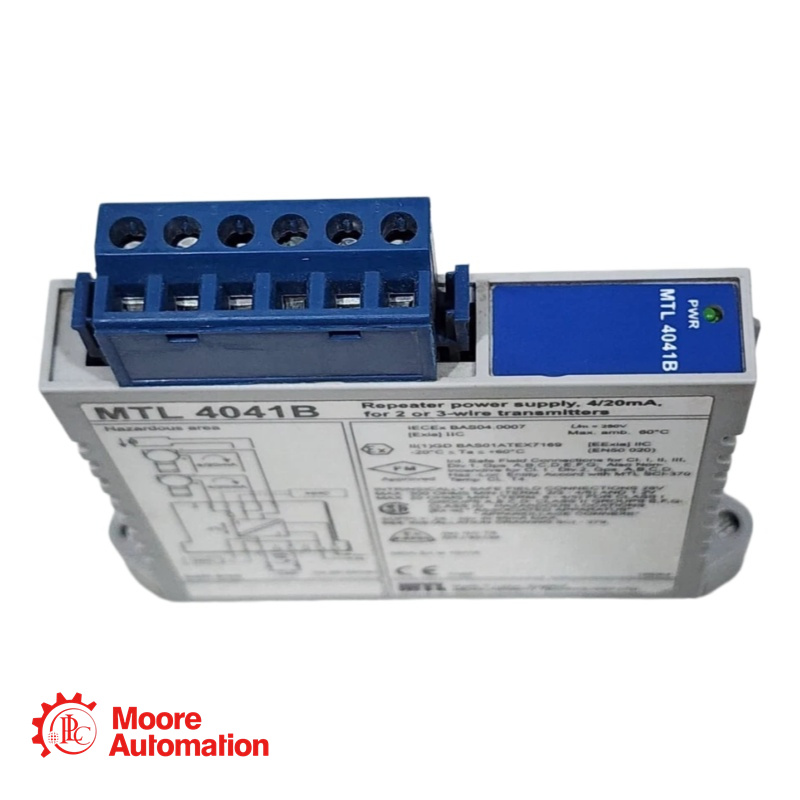

Основная информация

Производитель: MTL Instruments (Eaton)
Серия продукции: MTL4000
Функция: 1-канальный изолированный барьер и ретранслятор для 2/3-проводных передатчиков.
Ключевая особенность: HART® / Прозрачность цифровой связи (двунаправленная)

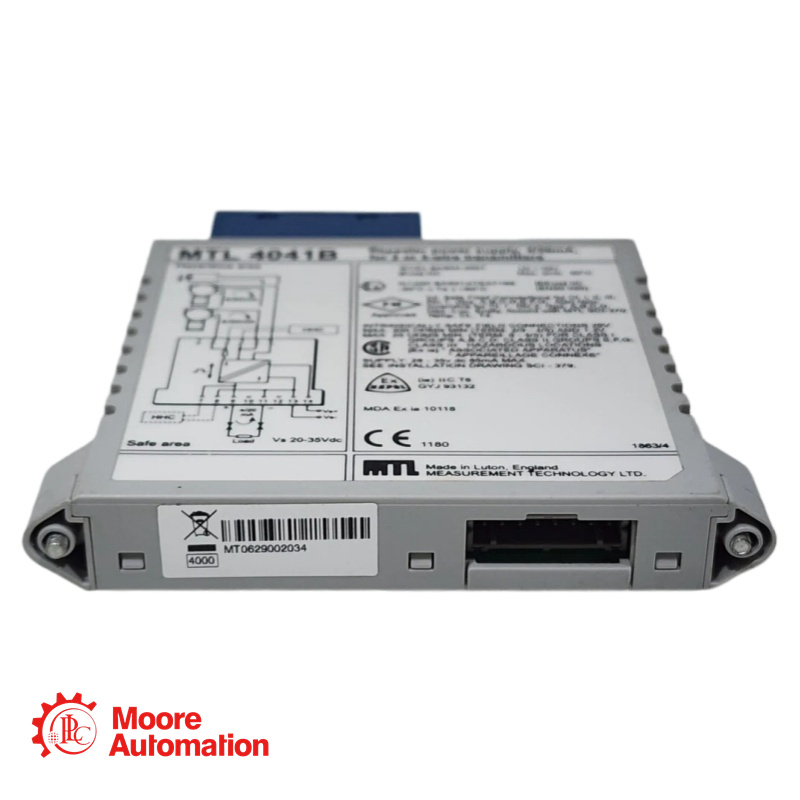

Описание продукта

Модуль MTL4041B обеспечивает полностью плавающий источник постоянного тока для питания обычного 2- или 3-проводного передатчика 4/20 мА или «умного» передатчика, расположенного во взрывоопасной зоне, и повторяет ток в другой цепи для питания нагрузки в безопасной зоне. Для «умных» передатчиков устройство позволяет осуществлять двунаправленную передачу цифровых сигналов связи, наложенных на сигнал 4/20 мА, так что передатчик можно опрашивать либо с операторской станции, либо с помощью портативного коммуникатора (HHC). Модуль также может использоваться с источниками тока во взрывоопасных зонах и некоторыми вихревыми и турбинными расходомерами.

Технические характеристики

Области применения

Позиционер интеллектуального клапана: калибровка Позволяет технику подключить коммуникатор HART® к распределительной коробке (клеммы 3 и 4) без удаления петлевого резистора 250 Ом или отключения сигнала DCS.
Интерфейс для турбинных расходомеров: Специально отмечена совместимость с некоторыми вихревыми и турбинными расходомерами; устройство рассчитано на более высокие значения тока возбуждения, часто требуемые для этих устройств.
Модернизация аналоговых контуров до HART®: При модернизации аналогового датчика давления до интеллектуального датчика MTL4041B обеспечивает соответствие существующей проводки контура 4/20 мА и барьера IS цифровым сигналам FSK.

Часто задаваемые вопросы - МТЛ-4041Б

В: Почему для работы приложения "Smart" требуется нагрузочный резистор сопротивлением 250 Ом?
A: В связи с использованием протокола HART® на аналоговую петлю 4/20 мА накладывается токовый сигнал с частотной манипуляцией (FSK) (±0,5 мА). Вход системы управления должен иметь минимальное сопротивление 250 Ом для преобразования этих пульсаций тока в обнаруживаемый сигнал напряжения. Спецификация MTL4041B явно определяет сопротивление нагрузки, гарантирующее наличие этого сопротивления.

В: Можно ли использовать клеммы 5 и 6 для связи по протоколу HART®?
A: Нет. Согласно инструкции по технике безопасности, терминалы 5 и 6 не поддерживают связь по протоколу HART®. Для подключения HHC на месте необходимо использовать терминалы 3 и 4 или передавать сигнал через основную выходную петлю (9 и 11) для модемов, установленных в диспетчерской.

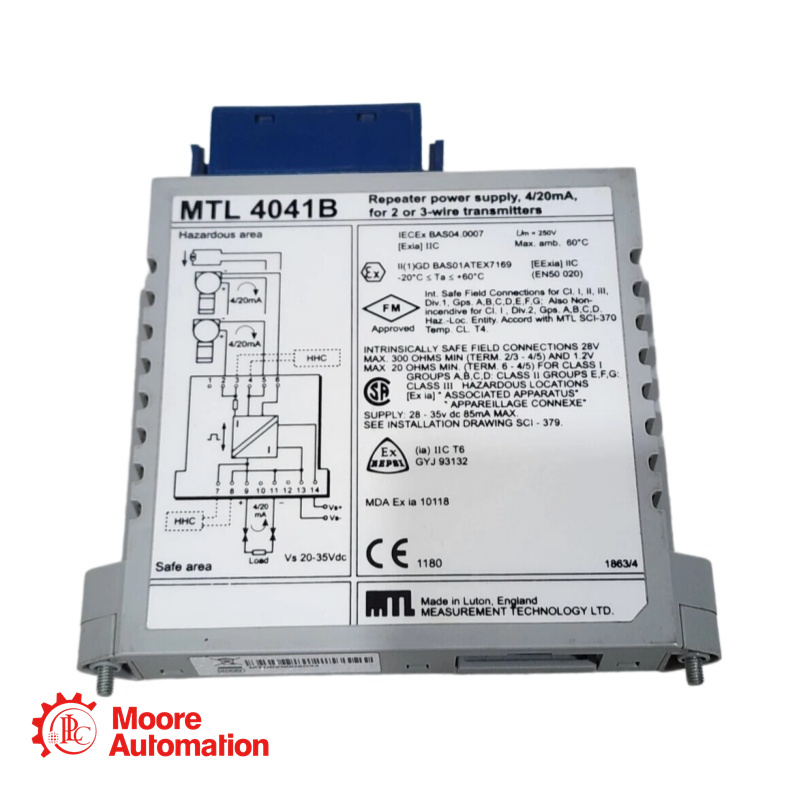

В: В чем разница между подключением 2-проводного и 3-проводного передатчика?
A:
2-проводное подключение: Подключите передатчик (+) к клемме 2; передатчик (-) к клемме 5.
3-проводная схема: Подключите передатчик (+) к клемме 2; передатчик (-) к клемме 5; подключите третий провод передатчика (обычно экран или определенный общий провод) в соответствии с инструкцией к передатчику — часто к клемме 6 или заземлению.

В: Светодиод — это просто индикатор питания?
A: Да. Единственный зеленый светодиод указывает на наличие постоянного тока (Вс) на клеммах 13 и 14. Он не указывает на исправность сигнальной петли или обнаружение неисправности линии.
