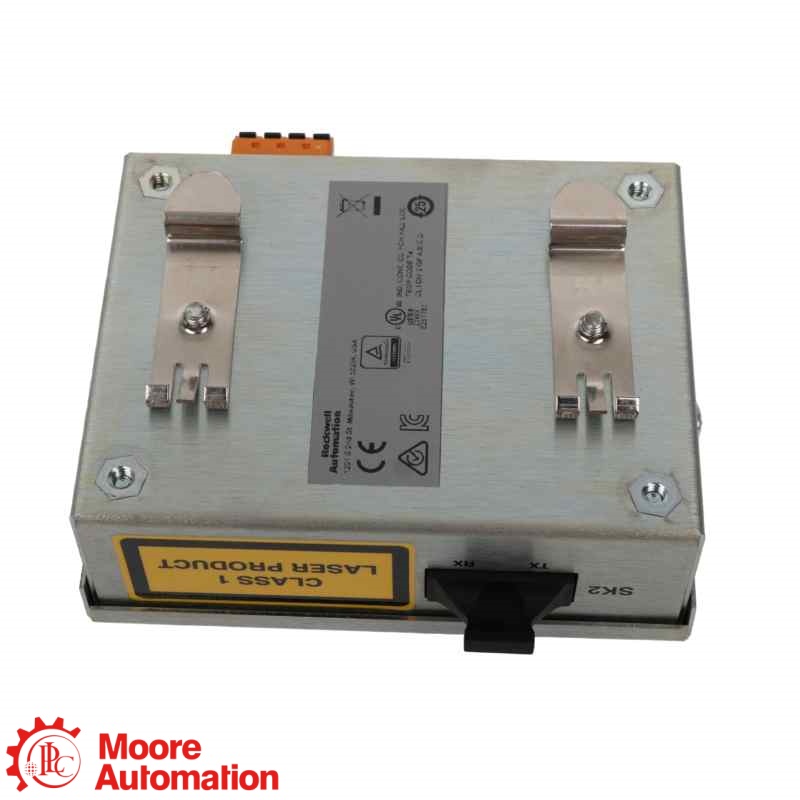

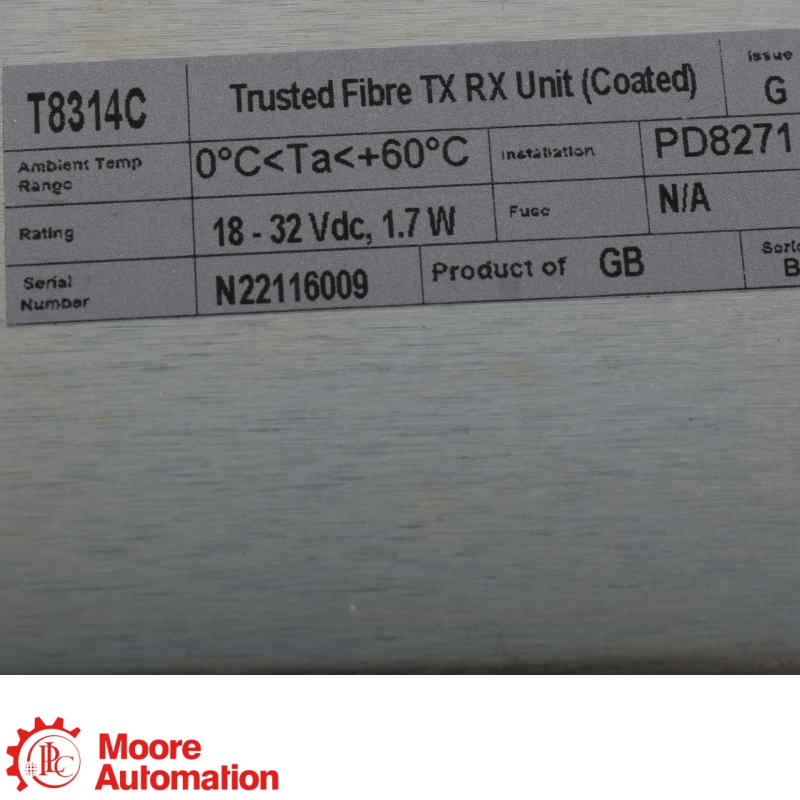

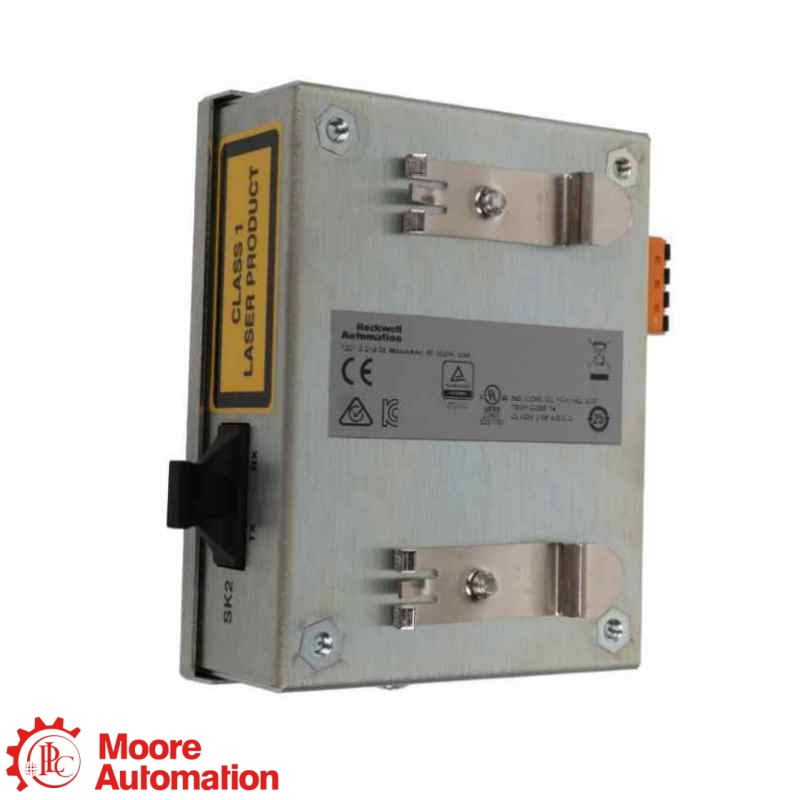

Блок передачи/приема оптоволоконного кабеля ICS Triplex T8314
Блок передачи/приема оптоволоконного кабеля ICS Triplex T8314
Блок передачи/приема оптоволоконного кабеля ICS Triplex T8314

Блок передачи/приема оптоволоконного кабеля ICS Triplex T8314

Надежная трехканальная система ICS · Оптоволоконный блок передачи/приема

Т8314

Он Т8314 Это устройство передачи/приема сигнала по оптоволокну, преобразующее сигналы медной шины расширителя в одномодовое оптоволокно для удаленных соединений на шасси на расстоянии до 10 км.

ТИП ПРОДУКТАНАДЕЖНЫЙ ВОЛОКОННЫЙ ПЕРЕДАТЧИК/ПРИНТЕР
ПЛАТФОРМАНадежная система дистанционного расширения
КОНФИГУРАЦИЯот 18 В постоянного тока до 32 В постоянного тока
ПРИЛОЖЕНИЕУдаленное оптоволоконное расширение
ПРОИЗВОДИТЕЛЬICS Triplex / Rockwell Automation
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
ICS Triplex ● НАДЕЖНЫЙ ВОЛОКОННЫЙ ПЕРЕДАТЧИК/ПРИНТЕР
ICS TRIPLEX TRUSTED SYSTEM

Т8314

НАДЕЖНЫЙ ВОЛОКОННЫЙ ПЕРЕДАТЧИК/ПРИНТЕР

НАДЕЖНАЯ СИСТЕМА · Оптоволоконный канал 250 Мбит/с · 10 км

РОЛЬ МОДУЛЯ
Т8314 Это волоконно-оптический интерфейс связи между шасси доверенного контроллера и удаленным шасси расширителя, преобразующий сигналы медной шины расширителя в одномодовое волокно.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для Т8314Перед заменой убедитесь в наличии двух источников питания 24 В постоянного тока, одномодового оптоволокна SC, трех согласованных пар проводников, правильной трассы прокладки кабеля и интерфейсной проводки TC-302/TC-303.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

Rockwell Automation PD_T8314 ↗
T8314 НАДЕЖНЫЙ ВОЛОКОННЫЙ ПЕРЕДАТЧИК/ПРИНТЕР

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

МОДЕЛЬТ8314
ПЛАТФОРМАНадежная система дистанционного расширения
КОНФИГУРАЦИЯот 18 В постоянного тока до 32 В постоянного тока
ПРИЛОЖЕНИЕУдалённая связь расширителя
В публикации Rockwell Automation PD_T8314 указано, что T8314 — это блок передачи/приема данных по доверенному оптоволокну (Trusted Fibre TX/RX Unit), предназначенный для расширения шины доверенного расширителя (Trusted Expander Bus) по одномодовому оптоволокну.
Официальная проверка продукта Проверьте полную модель. Т8314Перед заказом убедитесь, что кабель имеет два выхода 24 В постоянного тока, одномодовое оптоволокно SC, согласованные пары проводников и кабели TC-302/TC-303.
ОБЩАЯ ИНФОРМАЦИЯ −
БрендICS Triplex / Rockwell Automation
Номер деталиТ8314
Тип продуктаБлок передачи/приема оптоволоконного кабеля Trusted Fibre TX/RX
Семейство продуктовНадежная система дистанционного расширения
Системная рольРасширение одномодового оптоволокна для шины доверенного расширителя (Trusted Expander Bus).
ПлатформаНадежная система дистанционного расширения
КОНФИГУРАЦИЯ СВЯЗИ +
Тип волокнаОдномодовый, 1300 нм
Тип разъемаSC
Проверка установкиИспользуйте три независимые пары передатчик/приемник для каждого удаленного канала связи.
ПИТАНИЕ И ОПТИЧЕСКИЕ ДАННЫЕ +
Напряжение питанияот 18 В постоянного тока до 32 В постоянного тока
Максимальная мощность1,7 Вт
Скорость передачи данных250 Мбит/с
Максимальное расстояние связи10 км
Габариты / вес84 x 110 x 40 мм / 320 г
ПРОВЕРКА ДОКУМЕНТАЦИИ И ЗАКАЗА +
Ссылка: Перед заказом убедитесь в наличии всех необходимых компонентов для модели T8314: двойного питания 24 В постоянного тока, одномодового оптоволокна SC, согласованных пар проводников и кабелей TC-302/TC-303.
Источник: В публикации Rockwell Automation PD_T8314, выпуск 12, T8314 идентифицируется как вариант блока передачи/приема данных по доверенному оптоволокну (Trusted Fibre TX/RX Unit).
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое Т8314 Для чего используется?+

Т8314 Это устройство передачи/приема сигнала по оптоволокну, преобразующее сигналы медной шины расширителя в одномодовое оптоволокно для удаленных соединений на шасси на расстоянии до 10 км.

Какое максимальное расстояние связи необходимо? Т8314 поддерживать?+

Т8314 Поддерживает максимальную дальность передачи данных по одномодовому оптоволокну 10 км.

Делает Т8314 Преобразовать сигналы медной шины расширителя в оптоволокно?+

Т8314 Преобразует сигналы медной шины расширителя PECL в оптоволоконные сигналы и обратно на удаленном конце.

Для какого типа оптоволоконного соединения предназначено данное соединение? Т8314?+

Т8314 Используется одномодовое волокно с длиной волны 1300 нм, разъемами SC и раздельными передающим и приемным волокнами.

Что следует проверить перед заменой? Т8314?+

Для Т8314Подтвердите наличие двух источников питания 24 В постоянного тока, подобранных пар модулей, одномодового оптоволокна SC, трассы кабеля, пределов распространения и кабелей TC-302/TC-303.

Что охватывает официальное руководство? Т8314?+

Т8314 Данная информация содержится в публикации Rockwell Automation PD_T8314, выпуск 12, «Система доверенного удаленного расширения».

Какую информацию следует предоставить при оформлении заказа? Т8314?+

При оформлении заказа Т8314Укажите точный каталожный номер, количество, расстояние до линии связи, трассу прокладки оптоволокна, характеристики кабеля SC, схему электропитания и конфигурацию установленной системы.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Для проверки совместимости, наличия и сроков поставки сообщите полный номер заказа и подробную информацию о применении.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Информация о продукте для
Т8314

Официальная документация Rockwell Automation для Trusted T8314.

Надежная система дистанционного расширения

В публикации Rockwell Automation PD_T8314, выпуск 12, T8314 описывается как блок передачи/приема сигнала по доверенному оптоволокну, который преобразует сигналы медной шины расширителя в одномодовое оптоволокно с длиной волны 1300 нм для линий связи протяженностью до 10 км.

ОФИЦИАЛЬНОЕ РУКОВОДСТВО ↗

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице, соответствуют публикации Rockwell Automation PD_T8314, выпуск 12, посвященной блоку передачи/приема Trusted Fibre TX/RX.

НАДЕЖНОЕ СОТРУДНИЧЕСТВО С РАСШИРИТЕЛЕМ ВОЛОКОННОЙ СВЯЗИ

Как T8314 вписывается в систему доверенного удаленного расширения

Роквелл Автоматизация публикует документацию по проверенным продуктам; Т8314 представляет собой одномодовый волоконно-оптический интерфейс с длиной волны 1300 нм; и Т8314 Преобразует шину расширителя между медным PECL-кабелем и одномодовым оптоволокном.

ICS Triplex · БРЕНД
Надежная система дистанционного расширениянадежный волоконно-оптический блок TX/RX
СИСТЕМНАЯ РОЛЬ

надежный волоконно-оптический блок TX/RX

Обеспечивает передачу данных по одномодовому оптоволокну со скоростью 250 Мбит/с для шины Trusted Expander Bus на расстояние до 10 км.

СЕТЬ / ЭЛЕКТРОПИТАНИЕ

250 Мбит/с · одномодовое оптоволокно · до 10 км

Убедитесь в совместимости приемопередающих/передающих устройств, разъемов SC, оптоволоконных кабелей и интерфейсных кабелей TC-302/TC-303.

ДАННЫЕ ЗАКАЗА

T8314 · Блок передачи/приема по оптоволокну Trusted Fibre

Не заменяйте оптоволоконный модуль другим, не проверив длину волны, разъемы SC, питание, согласованные пары проводников, расстояние и интерфейсную проводку.

Системные взаимоотношения: Проверьте точное устройство, двойное питание, одномодовое оптоволокно SC, трассу прокладки кабеля, согласованные пары и интерфейсную проводку.
ОБЛАСТИ ПРИМЕНЕНИЯ

Схема применения для T8314

Удалённая связь расширителя1,7 Вт
Дальняя связьПоддержка удаленной связи шасси на расстоянии до 10 км.
ЦЕНТР ПРИЛОЖЕНИЙ Т8314 T8314 · Блок передачи/приема по оптоволокну Trusted Fibre
Установка на DIN-рейкуУстанавливается на направляющую TS32 или TS35 с зазором для изгиба волокна.
Проверка заменыПеред заменой проверьте точную модель T8314, питание, оптоволокно SC, согласованные пары и кабельную разводку.
