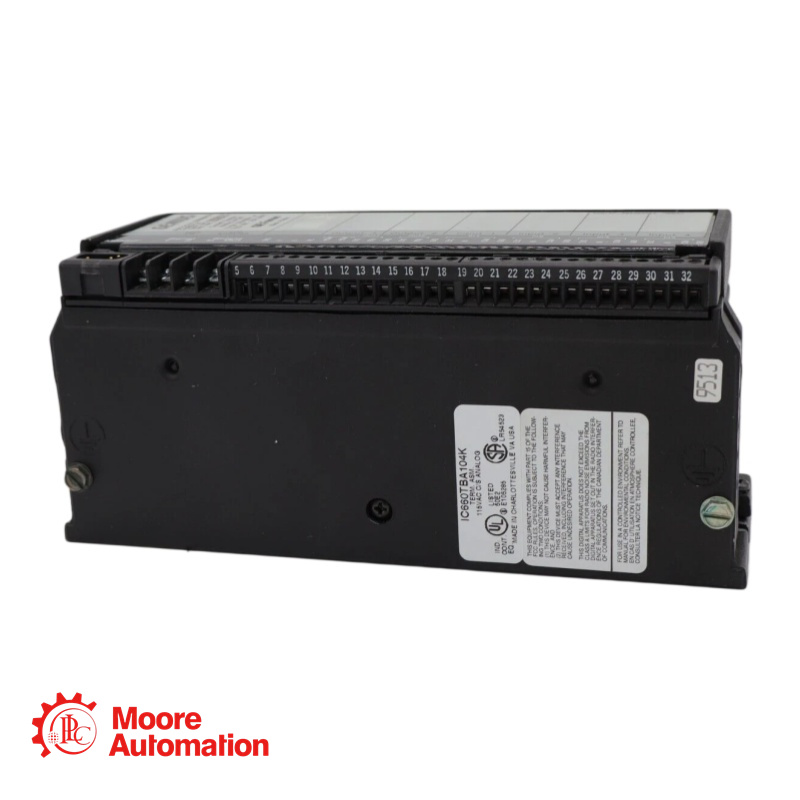

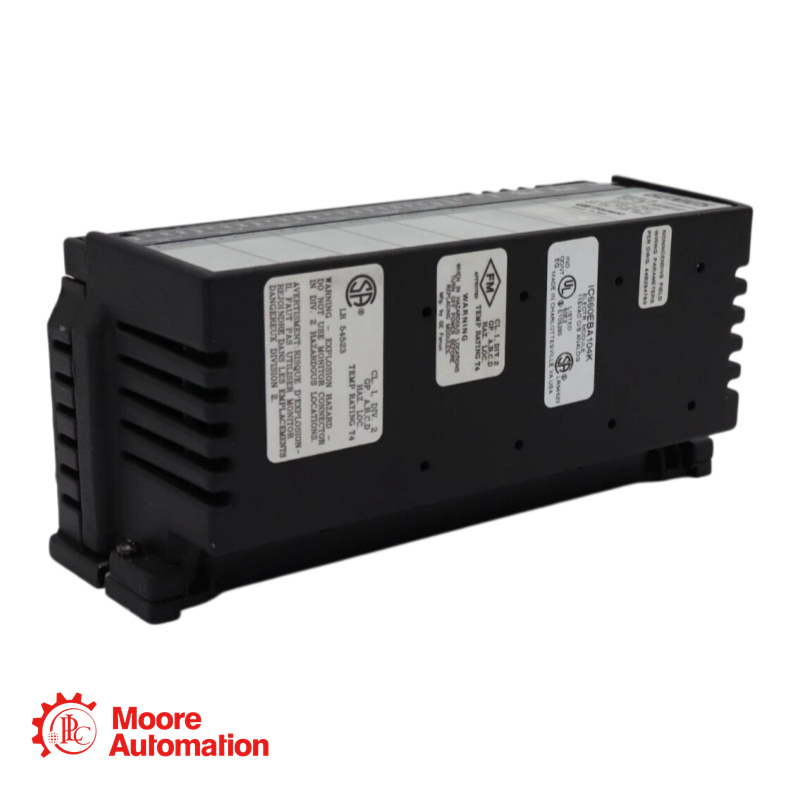

Блок ввода/вывода IC660BBA104 GE

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание IC660BBA104

Модуль GE Fanuc IC660BBA104 — это высокопроизводительный блок ввода/вывода, предназначенный для подключения программируемого контроллера к четырем аналоговым входам 4-20 мА и двум аналоговым выходам 4-20 мА. Питание осуществляется от источника переменного/постоянного тока 115 В/125 В. Модуль имеет полностью изолированные входные каналы, каждый из которых обеспечивает питание контура 24 В, что упрощает проводку для двухпроводных передатчиков. Расширенные возможности программной диагностики, включая обнаружение обрыва провода и проверку ошибок обратной связи, обеспечивают надежность системы без необходимости ручной калибровки.

Шесть аналоговых схем с выходным током от 4 до 20 мА: 4 входа и 2 выхода.
Изолированные каналы
Для работы не требуется пользовательская калибровка.
Программно настраиваемый
Расширенная диагностика
Управление выделенным модулем коммутации шины

Параметр

Напряжение питания: 98-132 В переменного тока / 105-145 В постоянного тока
Максимальный ток: 250 мА (переменный ток) / 140 мА (постоянный ток)
Частота/пульсации: 47-63 Гц (переменный ток) / 10% макс. пульсаций (постоянный ток)
Время отключения питания: 1 цикл (переменный ток) / 10 мс мин. (постоянный ток)
Изоляция (блок между блоками): 1500 В в течение одной минуты.
Изоляция (между группами): 1500 В среднеквадратичного значения
Управление BSM: переключает один BSM 24/48 В постоянного тока (IC66*BSM021)
Количество входных данных: 4
Диапазон: от 4 мА до 20 мА
Максимальная допустимая нагрузка: от 0 мА до 25 мА
Разрешение: 1 мкА
Время преобразования: от 16,6 мс до 400 мс (выбирается пользователем)
Входное сопротивление: 100 Ом ± 5%

Часто задаваемые вопросы

Что означает диагностическое сообщение "Обрыв провода" для входного канала?
A: Блок обеспечивает питание 24 В на каждом входном канале для питания двухпроводных передатчиков. Диагностика «Обрыв провода» указывает на то, что ток, протекающий в петле, упал ниже 2 мА, что обычно вызвано обрывом или отсоединением провода в петле. Эта функция позволяет быстро устранять неполадки в полевой проводке.

Какова цель диагностической ошибки "Ошибка обратной связи на выходе"?
A: Каждый выходной канал имеет выделенный АЦП, который измеряет фактический выходной ток и сравнивает его с заданным значением. Если разница превышает 250 мкА, сообщается об ошибке обратной связи. Это может указывать на ошибки проводки или аппаратный сбой в выходной цепи. Ложные ошибки могут возникать, если время обратной связи на выходе установлено слишком коротким, и рекомендуется увеличить это время или отключить проверку при подаче очень низких токов (ниже 1 мА).

Нужен ли мне внешний источник питания 24 В для датчиков, питающихся от шлейфа, при использовании этого блока?
A: Нет. Ключевой особенностью этого блока является то, что каждый из четырех входных каналов имеет собственный внутренний источник питания токовой петли 24 В, способный обеспечивать номинальный ток до 25 мА. Это упрощает проектирование системы, устраняя необходимость в отдельных источниках питания для полевых передатчиков, при условии, что общее сопротивление петли не превышает 1000 Ом (при 20 мА).
