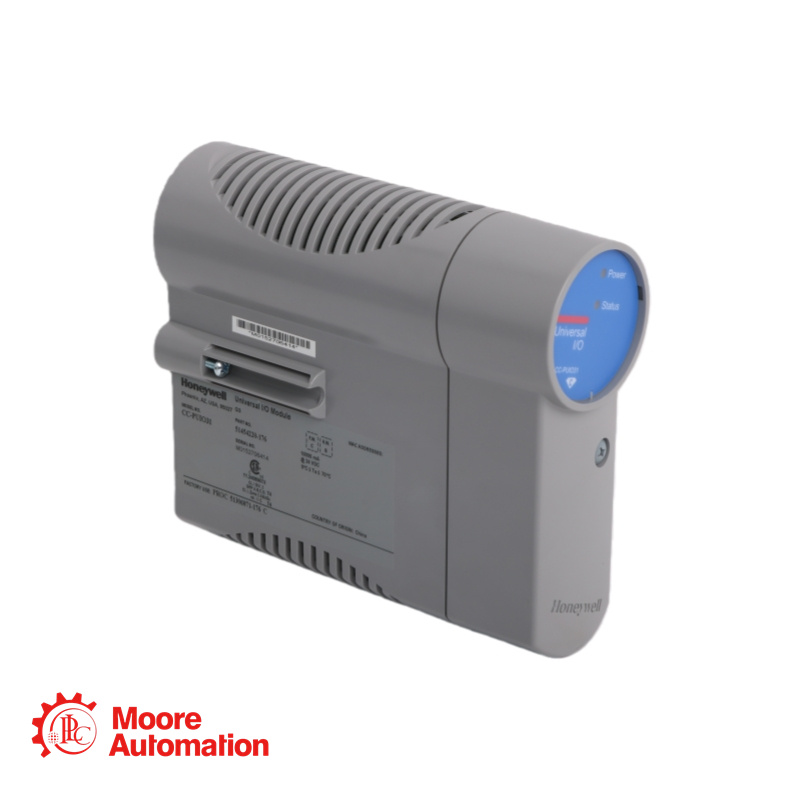

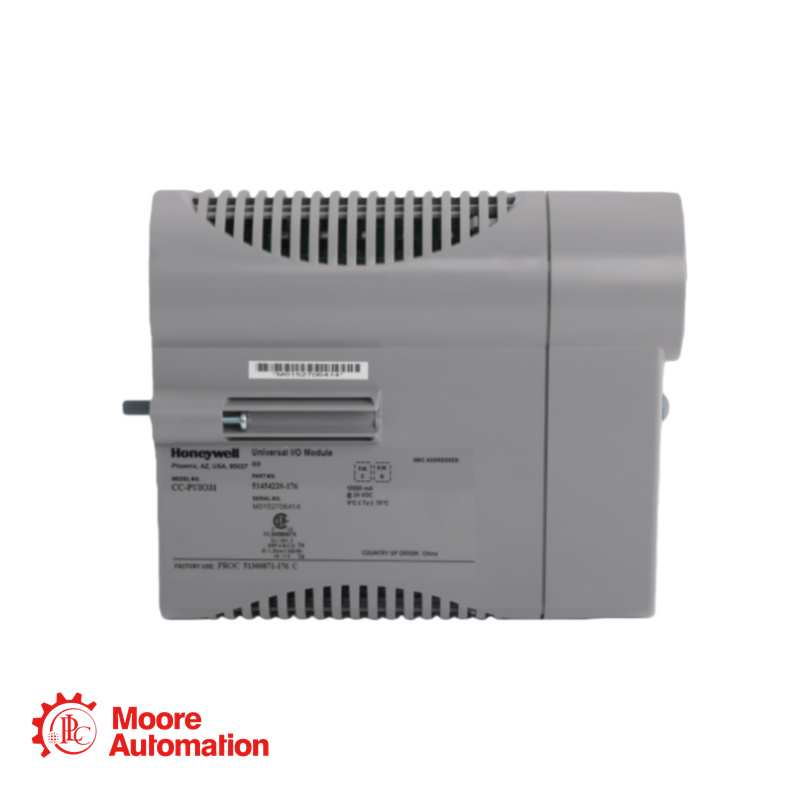

Honeywell CC-PUIO31 Universal I/O Module

Технический паспорт изделия

Номер детали: CC-PUI031
Количество каналов: 32
Настраиваемые типы каналов для каждого пользователя:
Аналоговый вход (4–20 мА / 0–20 мА)
Аналоговый выход (4–20 мА) с поддержкой HART 7.
Цифровой вход (24 В постоянного тока) с возможностью проверки последовательности событий (SOE, разрешение 1 мс) и обнаружения обрыва провода (OWD).
Цифровой выход (питание от источника постоянного тока 24 В) с защитой от короткого замыкания.
Импульсный вход (любые 4 канала, 0–15 кГц)
Скорость сканирования:
Аналоговый ввод/вывод: 10 мс
Цифровой ввод/вывод (режим SOE): разрешение временной метки 1 мс, сканирование PV 20 мс (обычный режим) или 5 мс (быстрый режим).
Технические характеристики аналогового входа:
Диапазон входного тока: 0–20 мА или 4–20 мА
Разрешение АЦП: 16 бит
Точность: 0,1% от полной шкалы (23,5±2°C); 0,25% от полной шкалы (от -40 до +70°C)
Входное сопротивление: 250 Ом
Синфазное напряжение: от +33 В постоянного тока до -1 В постоянного тока (не повреждает).
Подавление в нормальном режиме: 18 дБ при 50 Гц, 20 дБ при 60 Гц.
Фильтр: однополюсный, -3 дБ на частоте 6 Гц
Ограничение тока короткого замыкания: 25 мА.
Диапазон выходного тока: 4–20 мА (0 мА, 2,9–21,1 мА с возможностью установки).
Разрешение: 12 бит
Точность: <0,35% FS при 25°C
Максимальная резистивная нагрузка: 825 Ом при 20 мА.
Максимальное допустимое напряжение: 16,5 В постоянного тока при 20 мА.
Время отклика: 80 мс (режим HART), 0,25 мс (режим без HART).
Проверка выходных данных (обратное считывание): ±4% от полной шкалы.
Напряжение питания: до 26 В постоянного тока (питание от полевой сети)
Обнаружение включения: >3,2 мА (без OWD); 3,1–7 мА (с OWD)
Обнаружение выключения: <2,0 мА
Обнаружение обрыва провода (OWD): <0,9 мА
Разрешение временной метки SOE: 1 мс
Входной фильтр: фильтр нижних частот первого порядка, 16 Гц
Технические характеристики цифрового выхода:
Ток нагрузки: от 1 мА мин до 0,5 А макс на канал; 9 А макс на модуль.
Напряжение в открытом состоянии: типичное значение 24 В при токе 0,5 А.
Утечка в выключенном состоянии: <0,1 мА
Реакция на короткое замыкание: ограничения <1,4 А в течение 2 мкс, до 750 мА в течение 10 мкс; выключается через 10 мс.
Технические характеристики импульсного входа (любые 4 канала):
Диапазон частот: 0–15 кГц
Минимальная ширина импульса: 25 мкс
Рабочая температура: от -40°C до +70°C (температура окружающей среды модуля).
