/Модуль ввода RTD Hitachi EH-PT4 EH-150 с 4 каналами

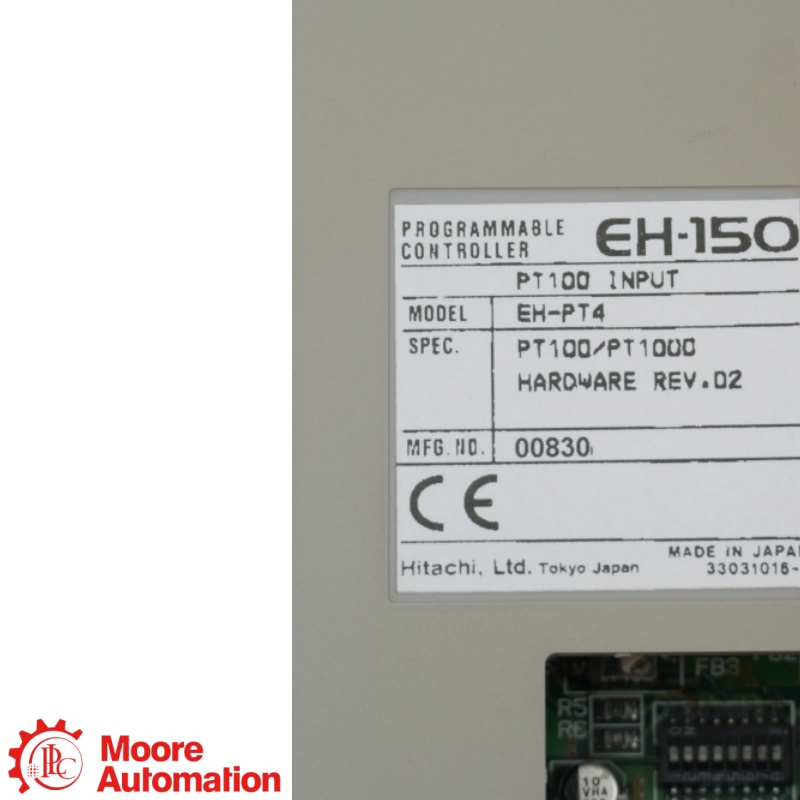

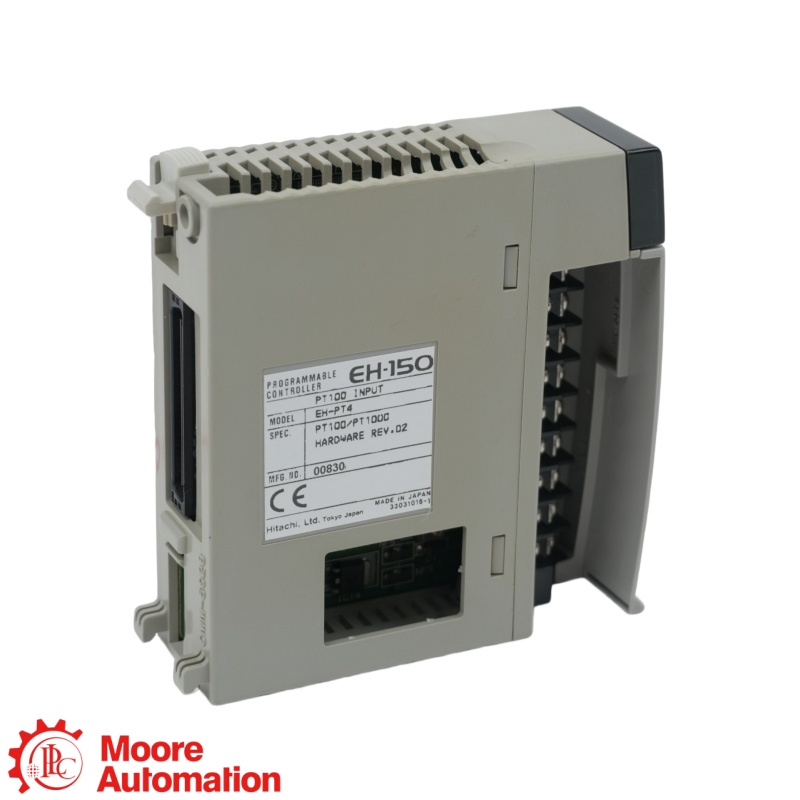

Модуль ввода RTD Hitachi EH-PT4 EH-150 с 4 каналами
HITACHI · 4-канальный входной модуль RTD
ЭХ-ПТ4
Он ЭХ-ПТ4 Это четырехканальный модуль ввода температуры Hitachi EH-150 для резистивных термометров Pt100 и Pt1000, обеспечивающий ввод 15-битных данных со знаком для измерения температуры ПЛК.
СИСТЕМАHITACHI EH-150 / EHV+
ТИП ПРОДУКТАВХОДНОЙ МОДУЛЬ RTD
ВХОДНЫЕ КАНАЛЫ4
ВХОДНЫЕ ДАННЫЕПодписано 15-битным
ПРОИЗВОДИТЕЛЬХитачи
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
Pt100/Pt1000 · Четыре входных канала для терморезисторов
РОЛЬ ПРОДУКТА
ЭХ-ПТ4 Это модуль ввода температуры Hitachi, который преобразует сигналы от четырех резистивных термометров Pt100 или Pt1000 в 15-битные данные для ПЛК со знаком.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для ЭХ-ПТ4Перед заменой обязательно подтвердите точную маркировку EH-PT4, тип датчика Pt100/Pt1000, заданный диапазон температур, трехпроводную полевую проводку, внешнее питание 24 В постоянного тока, крепление основания и настройки проекта EHV+.
Нажмите «+», чтобы развернуть дополнительные характеристики.
КАНАЛЫ4
ВХОДНЫЕ ДАННЫЕПодписано 15-битным
ТИП ДАТЧИКАPt100 / Pt1000
ПОСТАВЛЯТЬ24 В постоянного тока
Справочная информация производителя Hitachi для EH-PT4.
проверка документации производителяПодтвердите завершение ЭХ-ПТ4 Перед заказом укажите: тип датчика Pt100/Pt1000, диапазон измерений, трехпроводную полевую проводку, источник питания 24 В постоянного тока, основание модуля и проект контроллера.
Общая информация −
БрендХитачи
МодельЭХ-ПТ4
Тип продукта4-канальный входной модуль RTD
Семейство продуктовEH-150 / EHV+ ПЛК Ввод/вывод
Крепление основанияБазовая или дополнительная база
Входное разрешениеЗнаковый 15-битный
Ввод и измерение ＋
Функция вводаИзмеряет температурные сигналы терморезистора Pt100/Pt1000.
Входные каналы4
Полевое соединениеСъемный винтовой клеммный блок M3; экранированный трехпроводной терморезистор.
Совместимость и замена ＋
Совместимость датчиковДиапазон Pt100 или Pt1000 должен соответствовать заданному диапазону.
Монтаж модуляИспользуйте поддерживаемую базовую или дополнительную базу.
Внешнее снабжениеТребуется 24 В постоянного тока.
Требования проектаПодтвердите конфигурацию оборудования EHV+ и проекта.
Требования к электропроводкеСуммарное сопротивление проводов четырех каналов не должно превышать 400 Ом.
Производительность и изоляция ＋
EH-PT4 обеспечивает фотоизоляцию между своими каналами и внутренней схемой, но четыре канала не изолированы друг от друга.
Источник: Технические характеристики Hitachi EH-150 и руководство по применению EHV+ для EH-PT4.
Часто задаваемые вопросы
Вопросы, которые чаще всего задают покупатели
Что такое ЭХ-ПТ4 Для чего используется?＋
ЭХ-ПТ4 Это четырехканальный модуль ввода температуры с терморезистором (RTD) для установок Hitachi EH-150 или поддерживаемых ПЛК EHV+; он преобразует сопротивление датчика Pt100 или Pt1000 в 15-битные входные данные со знаком для контроллера.
Какие датчики и диапазоны температур используются? ЭХ-ПТ4 поддерживать?＋
ЭХ-ПТ4 Поддерживает диапазон температур Pt100 от −20 до 40 °C, Pt100 от −50 до 400 °C и Pt1000 от −50 до 400 °C, при этом заданный диапазон должен соответствовать подключенному терморезистору.
Что такое точность и время конверсии? ЭХ-ПТ4 предоставлять?＋
При 25 °C, ЭХ-ПТ4 Диапазон измерения составляет ±0,1 °C для Pt100 (от -20 до 40 °C), ±0,6 °C для Pt100 (от -50 до 400 °C) и ±0,8 °C для Pt1000 (от -50 до 400 °C), при этом для преобразования всех четырех каналов требуется приблизительно одна секунда.
Какие условия электропитания и проводки необходимо подтвердить для ЭХ-ПТ4?＋
ЭХ-ПТ4 Требуется внешний источник питания 24 В постоянного тока, экранированная проводка для терморезистора, проходящая через съемный винтовой клеммный разъем M3, и общее сопротивление проводов по всем четырем каналам не более 400 Ом.
Где можно ЭХ-ПТ4 Будет ли установлено?＋
ЭХ-ПТ4 Устанавливается на совместимую базовую или расширительную базу, а установленная конфигурация оборудования EHV+ или EH-150 и проект ПЛК должны поддерживать модуль до ввода в эксплуатацию.
Может ЭХ-ПТ4 Как напрямую заменить модуль EH-RTD8?＋
ЭХ-ПТ4 Не следует заменять EH-RTD8 без технической проверки, поскольку количество каналов, назначение клемм, конфигурация диапазона, проводка, совместимость базового блока и сохраненный проект ПЛК могут отличаться.
Какую информацию следует предоставить при подаче запроса? ЭХ-ПТ4?＋
Для ЭХ-ПТ4 Для запроса укажите полную информацию о модели, количестве, подключенных датчиках Pt100 или Pt1000, выбранном диапазоне температур, моделях базы и процессора, характеристиках источника питания 24 В постоянного тока, схеме подключения, версии проекта и месте назначения.
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ
Подтвердите конфигурацию вашего EH-PT4 с помощью Frida.
Для проверки совместимости, наличия и сроков поставки сообщите полный номер заказа и подробную информацию о применении.
Официальная справочная информация от производителя Hitachi для четырехканального входного модуля RTD EH-PT4.
Официальный технический документ Hitachi
В руководстве по применению Hitachi EHV+ описаны технические характеристики EH-PT4, поддерживаемые диапазоны Pt100/Pt1000, схема подключения на месте установки, питание, изоляция, габариты и требования к монтажу.
Технические характеристики на этой странице соответствуют официальной документации производителя Hitachi. PDF-файлы продукции сторонних производителей не использовались.
Взаимосвязь входной системы терморезистора HITACHI EH-150
Как EH-PT4 интегрируется в систему ПЛК Hitachi EH-150 / EHV+
Хитачи является производителем, EH-150 / EHV+ это контекст платформы ПЛК, и ЭХ-ПТ4 представляет собой четырехканальный модуль ввода температуры Pt100/Pt1000.
HITACHI EH-150 / EHV+Платформа ПЛК · Вход температуры
4-канальный входной модуль RTD
ЭХ-ПТ4
EH-PT4 преобразует четыре сигнала от резистивных термометров Pt100 или Pt1000 в 15-битные данные со знаком для совместимой системы ПЛК Hitachi.
ВХОД ДАТЧИКА
Pt100 / Pt1000
Сопоставьте тип и диапазон настроенного терморезистора с подключенными датчиками Pt100 или Pt1000 и назначением трехпроводных клемм.
ВНЕШНЕЕ ПОСТАВЛЕНИЕ
24 В постоянного тока
Перед заменой убедитесь в наличии внешнего источника питания 24 В постоянного тока, правильности крепления основания, проводки экрана и конфигурации проекта EHV+.
Взаимосвязь системы: проверьте маркировку EH-PT4, тип датчика, температурный диапазон, трехпроводную схему подключения, основание, источник питания 24 В постоянного тока и проект ПЛК.
ОБЛАСТИ ПРИМЕНЕНИЯ
Схема применения EH-PT4
Четырехканальное измерение RTDИзмеряет показания до четырех датчиков Pt100 или Pt1000.
Контроль температуры ПЛКПредоставляет 15-битные входные данные температуры со знаком.
МОДУЛЬ ЭХ-ПТ4Входной модуль RTD
Согласование датчика и дальностиПодтвердите выбор Pt100/Pt1000 и настроенный диапазон.
Проверка установкиПодтвердите проект, включающий основание, проводку, электропитание и контроллер.
