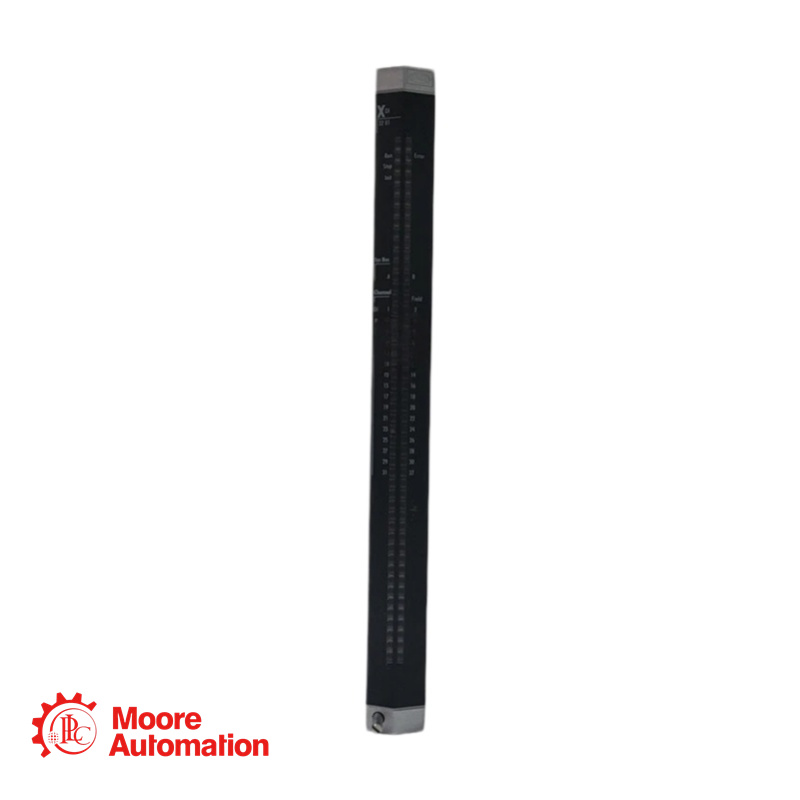

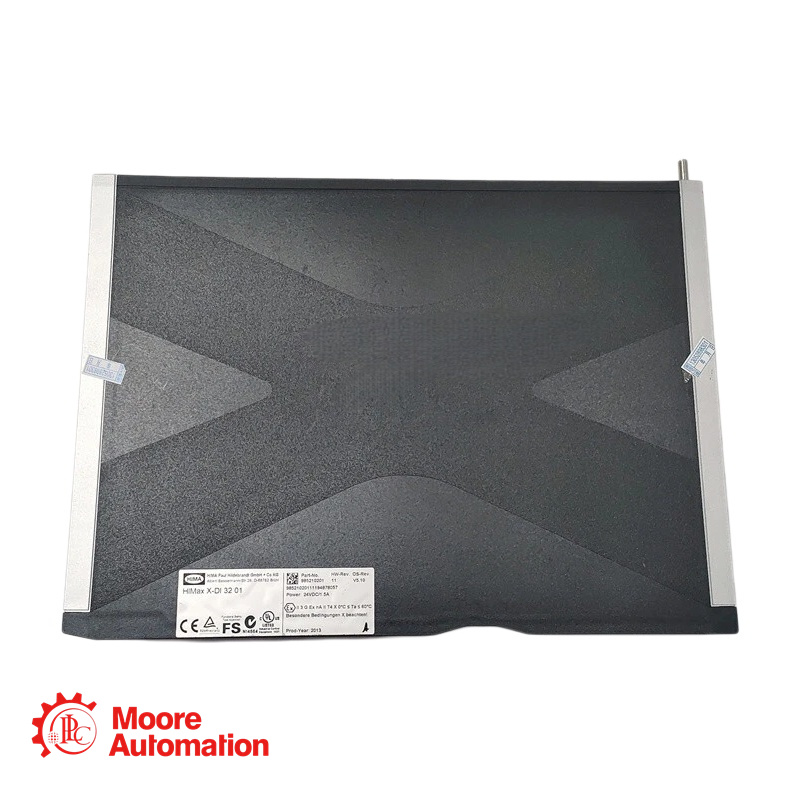

Модуль цифровых входов HIMA HIMAX X-DI3201

Связаться можно здесь!

Продажи Менеджер Фрида ★★★★★

Описание

• Модуль HIMAX X-DI 32 01 используется в системах цифрового ввода, требующих высокой плотности каналов (32 входа на модуль) и сертифицированной функциональной безопасности, что повышает безопасность.

Спецификация

●Рабочее напряжение: 24 В постоянного тока
●Рабочие характеристики: 3,3 В постоянного тока / 0,05 А; 24 В постоянного тока / 0,2 А
●Температура окружающей среды: 0...+60 °C
●Температура хранения: -40...+85 °C
●Требования к пространству: 6 RU, 4 HP
●Количество входных данных: 32
●Питание: 5 x 20 В / 100 мА

Приложение

Он HIMAX X-DI3201 широко используется в:

Перерабатывающая промышленность: химическая, нефтехимическая, фармацевтическая.

Нефть и газ: системы обнаружения пожара и газа, мониторинг трубопроводов, управление устьем скважины.

Выработка электроэнергии: управление турбиной, защита котла, управление горелкой.

Железная дорога: управление сигнализацией, защита железнодорожных переездов, системы безопасности подвижного состава.

Автоматизация зданий: системы пожарной сигнализации

Часто задаваемые вопросы по HIMAX X-DI3201

• В1: Как работает управление линией связи с помощью DI 32 01?

А: Система управления линией обнаруживает короткие замыкания и обрывы цепей на защитных входах (например, цепях аварийной остановки согласно категории 4):
Подключите импульсные выходы (DO 1...DO 8) модуля DIO 24/16 01 к входам DI 32 01.
Настройте количество импульсных выходов DI (0-8) и слот импульсов DI (1-6) в SILworX/ELOP II Factory.
Настройте задержку импульса DI (время ожидания обнаружения управления линией).
Настройте DI[xx].Pulsed Channel, чтобы определить, какой канал DO будет подавать импульсы на каждый вход.

• В2: В какой точке происходит переключение цифровых входов?

А: Типичная точка переключения составляет 7,5 В.
Входное напряжение > 7,5 В → Высокий уровень (под напряжением) → Светодиод включен
Входное напряжение < 7,5 В → Низкий уровень (обесцвечен) → Светодиод выключен
Диапазон высокого уровня: 10...30 В постоянного тока
Диапазон низких уровней: ≤ 5 В постоянного тока (макс.)

• В3: Можно ли использовать внешние источники питания для входных сигналов?

A: Модуль обеспечивает питание с защитой от короткого замыкания (LS+) для каждой группы входов:
LS+ обеспечивает 20 В / 100 мА при 24 В на группу
Каждая группа (7 входных данных, за исключением последней группы из 4) использует один общий LS+.
