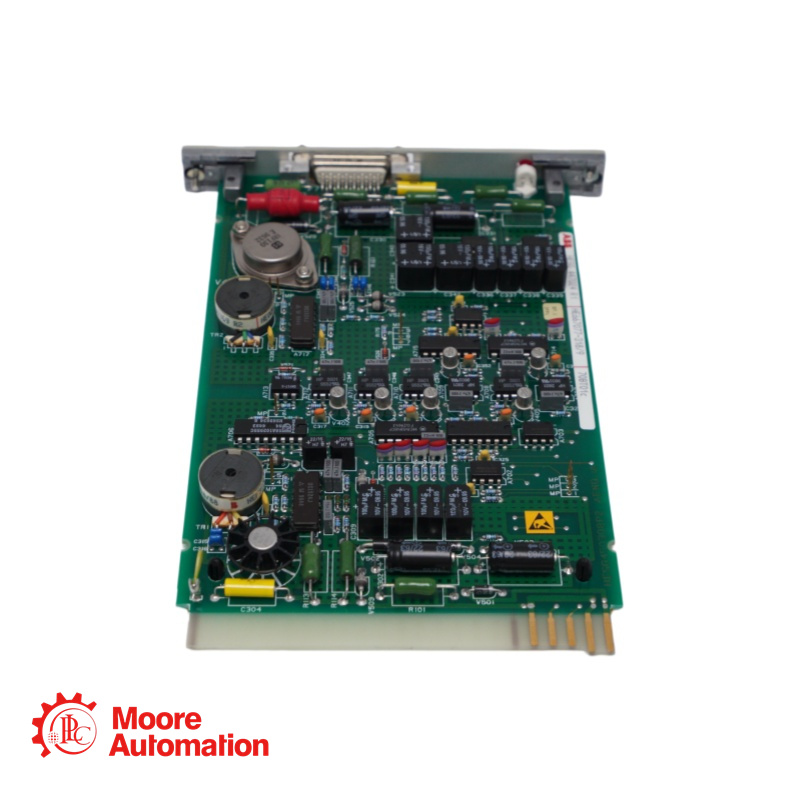

Модуль ABB 70BT01C HESG447024R1 представляет собой модуль передачи данных по шине, разработанный для распределенных систем управления Procontrol P13 и P14.
Бренд :
ABBномер части :
HESG447024R1 HEB67077-31B 70BT01CМасса :
0.25 kgИзмерение :
1.6x20.2x14.7cmСтрана происхождения :
SwedenКод ТН ВЭД :
8537101190Описание :
Control Board
>>>Просто узнать цену:
Свяжитесь с менеджером 5 STAR: Фридой.
Электронная почта:sales5@mooreplc.com
Телефон/WhatsApp/WeChat:+86 15359408275
>>>HESG447024R1 HEB67077-31B 70BT01C
Основные технические характеристики
Параметр Спецификация Производитель АББ Номер модели 70BT01C Код заказа / Номер детали HESG447024R1 Дополнительный номер детали. HEB67077-31B, HE664174-318/21, HE664174-318/23 Тип продукта Модуль передатчика шины / плата управления Системная совместимость Распределенные системы управления (РСУ) Procontrol P13 / P14 Основная функция Передача данных по коммуникационной шине DCS; интеграция систем защиты с главной системой управления. Протокол связи Шина ABB Procontrol (собственная разработка) / P-Bus Скорость передачи данных До 500 кбит/с Источник питания 24 В постоянного тока Потребление электроэнергии < 10 Вт (обычно примерно 3–5 Вт) Входные сигналы До 32 бинарных или аналоговых сигналов (на каждый вариант). Выходные сигналы 32 Сигнала шины P Procontrol Диапазон напряжения питания 10,5–45 В постоянного тока (без нагрузки); искробезопасные версии ≤30 В постоянного тока Устойчивость к пульсациям Согласно спецификации HART FSK «Физический уровень», версия 8.1. Рабочая температура от -20°C до +60°C Температура хранения от -40°C до +85°C (типичные значения) Относительная влажность 0–95% относительной влажности, без конденсации
>>>HESG447024R1 HEB67077-31B 70BT01C
Подробное описание
Модуль ABB 70BT01C HESG447024R1 представляет собой шинный передатчик, разработанный для распределенных систем управления Procontrol P13 и P14. Выступая в качестве важного коммуникационного интерфейса, этот модуль обеспечивает бесперебойную передачу данных по коммуникационной шине DCS и упрощает интеграцию между системами защиты и основной архитектурой управления..
>>>HESG447024R1 HEB67077-31B 70BT01C
Операционные преимущества
▲Интеграция двух систем: специально разработан для интеграции систем защиты Procontrol-PS с основной системой управления Procontrol. Модуль преобразует сигналы системы защиты для совместимости с шиной P, обеспечивая при этом гальваническую развязку для безопасности.
▲Надежная связь: Поддерживает передачу данных со скоростью до 500 кбит/с по шине ABB Procontrol, обеспечивая надежный обмен данными между контроллерами, модулями ввода-вывода и другими компонентами системы.
▲Широкий диапазон рабочих температур: благодаря допустимому напряжению питания 10,5–45 В постоянного тока и диапазону рабочих температур от -20°C до +60°C модуль надежно работает в сложных промышленных условиях, включая электростанции, нефтегазовые объекты и химические заводы.
▲Комплексная диагностика: Встроенные функции обнаружения неисправностей и формирования отчетов об ошибках позволяют непрерывно отслеживать состояние связи по шине, что способствует быстрому устранению неполадок и минимизирует время простоя.
▲Защита от поражения электрическим током: защита от обратной полярности обеспечивает безопасность модуля во время установки и технического обслуживания. Искробезопасные версии ограничивают напряжение питания до 30 В постоянного тока для применения во взрывоопасных зонах.
>>>HESG447024R1 HEB67077-31B 70BT01C
Раздел часто задаваемых вопросов
Для чего используется ABB 70BT01C HESG447024R1? |
Модуль 70BT01C представляет собой шинный передатчик, используемый в распределенных системах управления ABB Procontrol P13 и P14. Он обеспечивает связь между различными компонентами DCS путем передачи данных по коммуникационной шине системы. Он также предназначен для интеграции систем защиты Procontrol-PS с основной архитектурой управления Procontrol. |
Какие системы совместимы с этим модулем? |
Данный модуль разработан в первую очередь для систем DCS ABB Procontrol P13 и P14. Он поддерживает связь с контроллерами Procontrol, модулями ввода/вывода и системами защиты, что делает его подходящим для применения в энергетике, нефтегазовой отрасли и химической промышленности. |
Какие артикулы связаны с этим продуктом? |
Данный модуль идентифицируется по нескольким артикулам, в том числе: |
Каковы требования к источнику питания для этого модуля? |
Модуль работает от источника постоянного тока номинальным напряжением 24 В. Он может принимать напряжение от 10,5 до 45 В постоянного тока без нагрузки и включает защиту от обратной полярности. Для искробезопасных версий напряжение питания не должно превышать 30 В постоянного тока. |
Какие диагностические функции предоставляет этот модуль? |
Модуль включает в себя функцию контроля источника питания, которая сообщает о слишком низком напряжении питания, обнаружение неисправностей каналов и мониторинг состояния связи по шине. Ошибки отображаются как ошибки каналов для активных каналов. |
>>>Почему стоит выбрать именно нас?
- Наличие товара на складе: Доступноможно на складе - Срок поставки: Быстрая отправка в течение 1–3 дней. - Перевозки: DHL/FedEx/UPS по всему миру - Состояние товара: 100% оригинал - Поддерживать: Доступны технические характеристики и консультации. - Покупка в одном месте: На нашем складе хранятся десятки тысяч товаров различных брендов, включая снятые с производства продукты для автоматизации, все готовы к отправке. Наш обширный ассортимент позволяет вам найти все необходимое в одном месте, экономя время, деньги и усилия.
