Инкрементальные энкодеры Hengstler HC202500/0XX0AJ2

Подробное описание

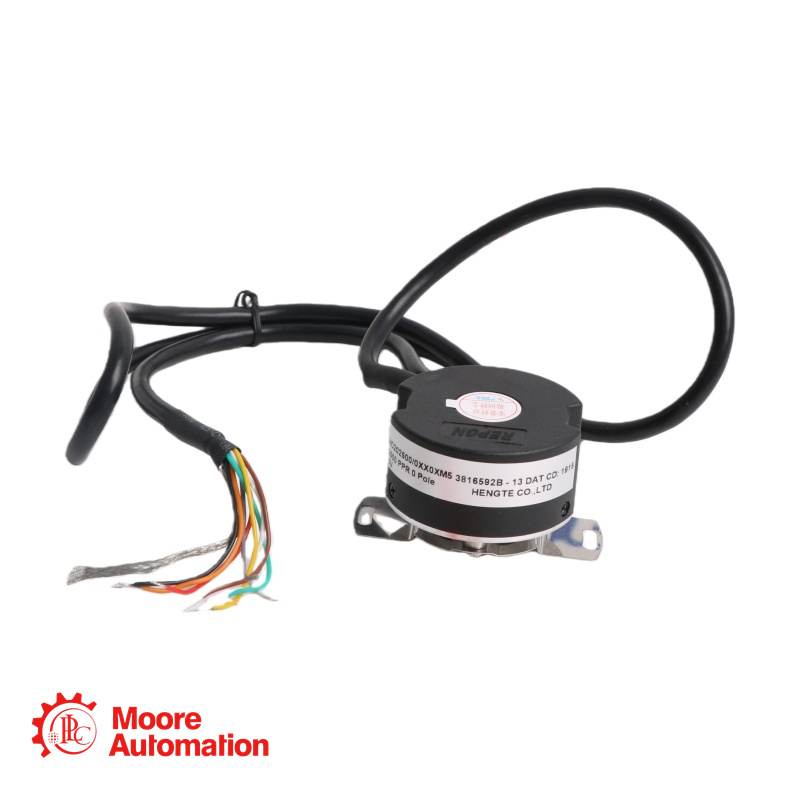

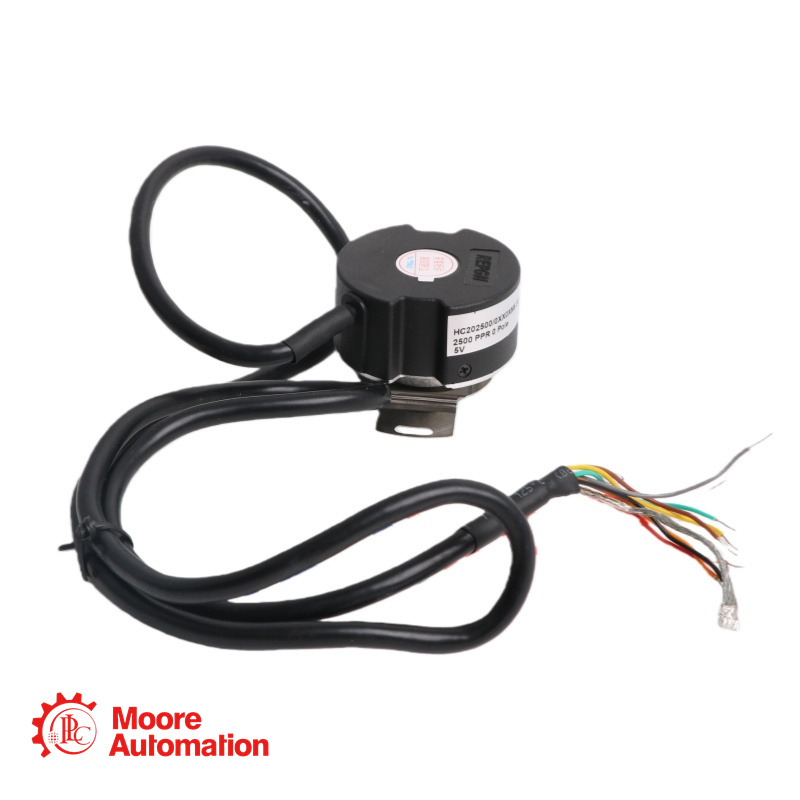

Кодировщик Хенгслэр HC202500/0XX0AJ2 Данный прибор является представителем серии HC20, представляющей собой семейство высокопроизводительных, компактных оптических поворотных энкодеров с полым валом. Эта конкретная модель, HC202500, разработана как универсальное решение для обратной связи с двигателями шагового, серво и бесщеточного постоянного тока (BLDC).

Параметры продукта

Марка/модель: Инкрементальные энкодеры HENGSTLER HC202500/0XX0AJ2
Тип: Инкрементальный оптический поворотный энкодер с опциональной коммутацией.
Технология: оптическая с фазированной решеткой ASIC.
Пошаговое разрешение: 2500 импульсов на оборот (PPR).
Выходные каналы: двухканальный квадратурный (A, B) с опциональным индексным (Z). В зависимости от электрической конфигурации доступны дополнительные выходы.
Максимальная выходная частота: 500 кГц (для разрешений >1024 PPR).
Напряжение питания: обычно 5 В постоянного тока ±10% (SELV).
Потребление тока (без нагрузки):
Только инкрементальное регулирование: максимум 150 мА.
Инкрементальный + коммутационный: 175 мА макс.
Точность:
Шаг сканирования: максимум 40 угловых секунд, от края до края.
Коммутационное отклонение: ±6 угловых минут максимум.
Допуск на биение вала: ±0,2 мм макс.
Осевое перемещение вала: ±0,8 мм макс.
Максимальная механическая скорость: 12 000 об/мин (ограничена максимальной выходной частотой).
Рабочая температура: от -40°C до +120°C.
Температура хранения: от -40°C до +120°C.
Ударопрочность: 100 G в течение 6 мс.
Вибростойкость: 2,5 G, от 5 до 2000 Гц.
Влажность: до 98% без конденсации.

Дополнительная информация

Ключевая особенность
• Экономичная обратная связь для сервомотора с использованием новой фазированной интегральной схемы ASIC
• Высокая рабочая температура 120°C не ограничивает производительность двигателя
• До 2500 PPR с прямым считыванием и коммутационными каналами

Области применения

Кодировщик Хенгслера HC202500/0XX0AJ2 В таких областях используются инкрементные энкодеры, как... Сервоприводы и бесщеточные двигатели постоянного тока. Системы шаговых двигателей, Роботы, автоматизированные транспортные средства (AGV), устройства для захвата и перемещения, Оборудование для упаковки и печати. Полупроводниковое, производственное оборудование, Медицинские и лабораторные

Часто задаваемые вопросы

В: Какое количество коммутационных полюсов доступно для HC202500/0XX0AJ2?
А: HC202500/0XX0AJ2 Поддерживает конфигурации двигателей с 4, 6, 8 или 10 полюсами.
В: Как мне согласовать коммутационные сигналы с магнитными полюсами моего двигателя, используя... HC202500/0XX0AJ2?
А: HC202500/0XX0AJ2 Оснащен пружинным зажимом, обеспечивающим регулировку вращения на ±20°.
В: Может ли... HC202500/0XX0AJ2 Можно ли использовать как с контроллерами на 5 В, так и с контроллерами на более высокое напряжение?
A: Стандартный HC202500 работает от напряжения 5 В ±10%.
