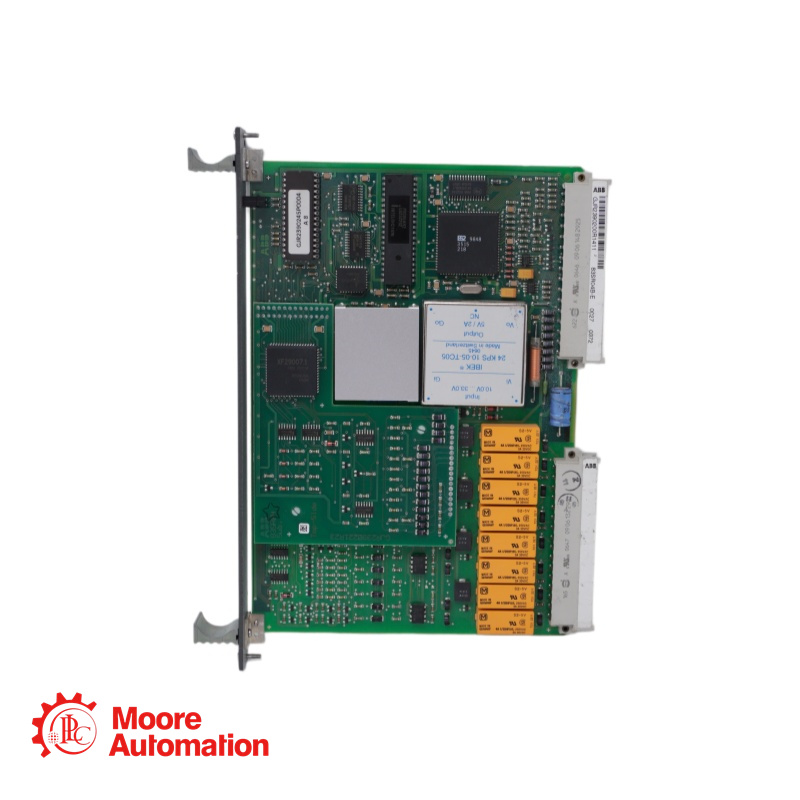

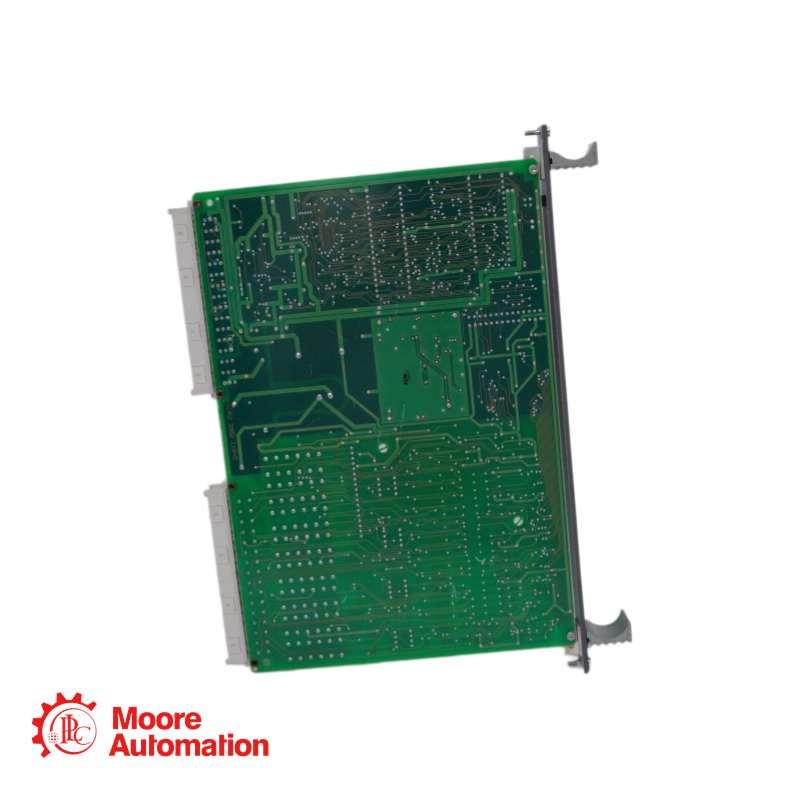

Универсальный модуль управления GJR2390200R1411 83SR04C-E - ABB

Параметр

Спецификация

Производитель

ABB (Brown Boveri & Cie)

Номер модели

83SR04C-E

Код заказа / Номер детали

GJR2390200R1411

Тип продукта

Модуль двоичного ввода/вывода

Системная совместимость

Серия Procontrol P14

Конфигурация ввода/вывода

Цифровые входы/выходы высокой плотности

Цифровые входы (DI)

16 каналов (настраиваемые)

Цифровые выходы (DO)

16 каналов (настраиваемые)

Общее количество операций ввода-вывода

32 цифровых точки (16 DI + 16 DO)

Входное напряжение

24 В постоянного тока (с возможностью настройки источника/приемника)

Тип вывода

Твердотельное реле, 24 В постоянного тока / 0,5 А на канал

Время отклика

< 1 мс (типичное значение)

Протокол связи

MODBUS, CANopen, RS485 (через объединительную плату)

В чём разница между 83SR04C-E и 83SR51f-E?

Модуль 83SR04C-E представляет собой специализированный модуль бинарного ввода-вывода с 16 цифровыми входами и 16 цифровыми выходами, оптимизированный для высокоплотной цифровой обработки сигналов. В отличие от него, модуль 83SR51f-E — это многоканальный аналогово-бинарный модуль управления, предназначенный для управления исполнительными механизмами (электрогидравлическими, электропневматическими, с электроприводом) с 8 цифровыми входами, 2 цифровыми выходами, 4 аналоговыми входами и 2 аналоговыми выходами.

Сколько цифровых точек ввода/вывода обеспечивает модуль ABB GJR2390200R1411?

Модуль обеспечивает 16 цифровых входов и 16 цифровых выходов, что в сумме составляет 32 цифровые точки на модуль. Несколько модулей можно устанавливать друг на друга в стойке Procontrol P14 для масштабирования пропускной способности ввода/вывода в соответствии с требованиями приложения.

Каков номинальный выходной ток для цифровых выходов?

Каждый цифровой выход рассчитан на ток 0,5 А при напряжении 24 В постоянного тока (тип твердотельного реле). Это подходит для непосредственного управления небольшими соленоидами, катушками контакторов, индикаторными лампами и для сопряжения с входными сигналами. Для более высоких токовых нагрузок рекомендуется использовать внешние промежуточные реле.

Совместим ли прибор 83SR04C-E с полевыми устройствами, работающими от сети переменного тока 120 В?

Нет. Модуль рассчитан на работу от постоянного тока напряжением 24 В. Для устройств, требующих переменного напряжения или более высоких напряжений постоянного тока, потребуются внешние интерфейсные реле или разделительные модули.

Можно ли использовать этот модуль в качестве прямой замены для вариантов 83SR04A или 83SR04B?

Да. Модуль 83SR04C-E — это улучшенная версия более ранних модулей серии 83SR04, обеспечивающая улучшенное время отклика, более высокие показатели изоляции и расширенные возможности диагностики. Он сохраняет обратную совместимость с системами стоек Procontrol P14 и клеммами проводки.
