MVTP31V1CB0751E Технические характеристики

MVTP31V1CB0751E Описание

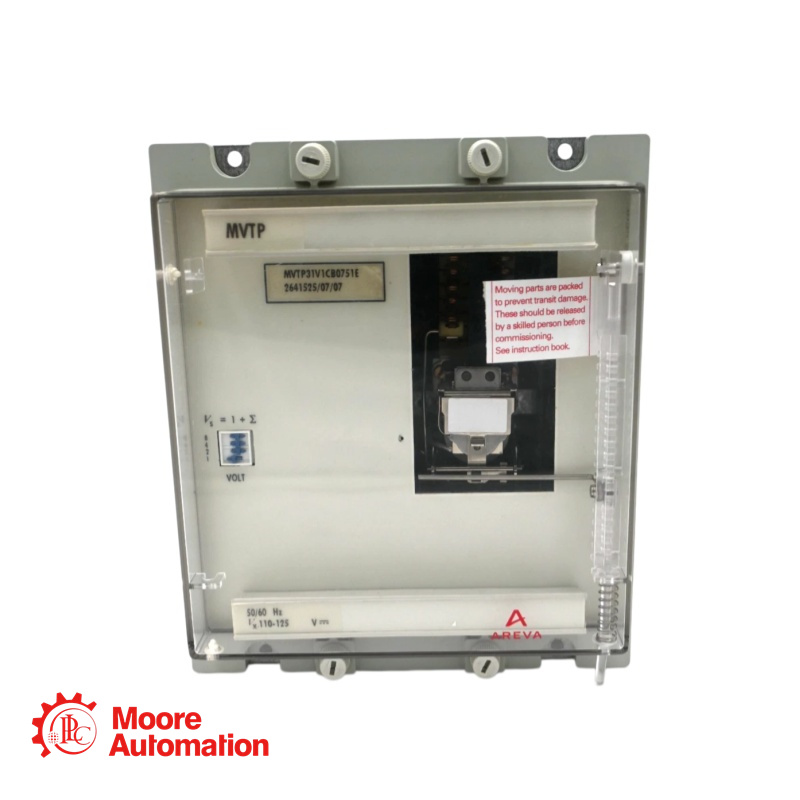

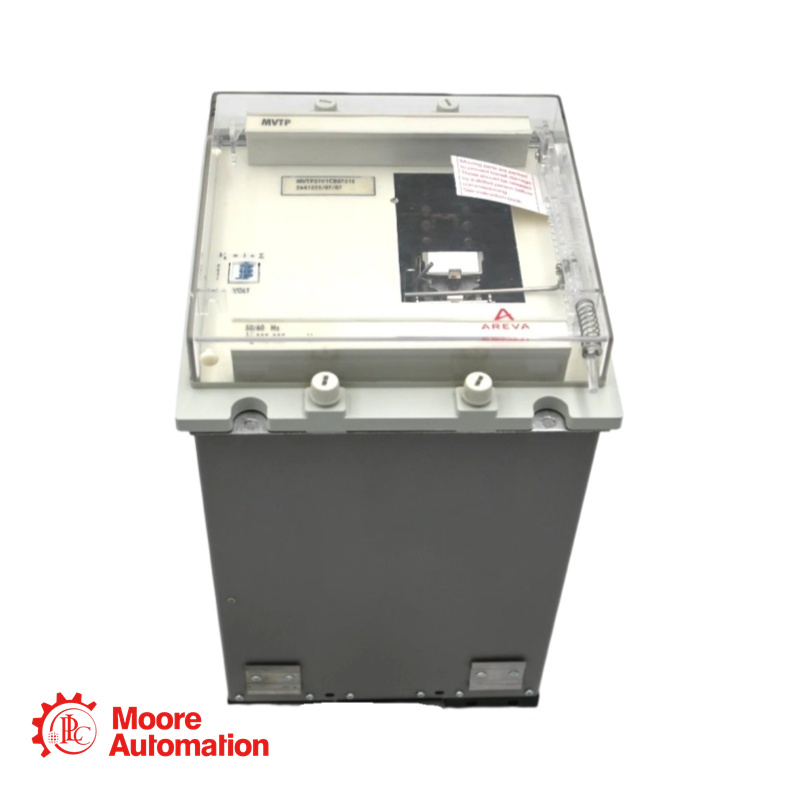

Он MVTP31V1CB0751E Это трехфазное реле контроля шин типа MVTP 31, производимое компанией GE Grid Solutions. Это контрольное устройство, используемое для обеспечения целостности схем защиты от замыкания на землю и замыкания на ограниченное сопротивление в системах защиты шин с высоким импедансом. MVTP31V1CB0751E обеспечить непрерывный контроль шин проводов с высоким импедансомсхемы защиты, обнаруживающие обрывы в шинах, а также обрывы в других местах.Трансформаторы тока. В схемах защиты только от замыкания на землю используется однофазное реле. Реле MVTP имеют диапазон настройки 1-16 В, регулируемый с помощью DIP-переключателей на передней панели. Реле рассчитаны на постоянное напряжение 600 В среднеквадратичного значения и не требуют внешних компонентов.
Требуется. Входное напряжение переменного тока постоянно контролируется, и когда оно превышает уровень, предварительно установленный в настройках вилки, выходное реле срабатывает с задержкой в ​​три или десять секунд.
Контакты ручного сброса выходного реле обычно подключаются к шине проводов.
Защита шины, таким образом, вызывает короткое замыкание реле защиты шины и приводит к...
Защита соответствующей зоны не работает. На том же выходном реле расположены контакты с ручным сбросом для сигнализации. Срабатывание реле обозначается механическим флажком с ручным сбросом.

MVTP31V1CB0751E Альтернативные названия

MVTP31V1CB0751E Часто задаваемые вопросы

Какова основная функция MVTP31V1CB0751E реле?

MVTP31 — это реле контроля шин, используемое в схемах защиты шин с высоким импедансом. Оно непрерывно контролирует шины и главные трансформаторы тока на предмет обрыва цепи, обеспечивая целостность и работоспособность схемы защиты.

Какой диапазон регулировки напряжения у данного устройства? MVTP31V1CB0751E?

Диапазон настройки реле составляет от 1 до 16 В среднеквадратичного значения, регулировка осуществляется с шагом в 1 В с помощью DIP-переключателей на передней панели.

Каков тепловой рейтинг этого устройства? MVTP31V1CB0751E реле?

Реле рассчитано на непрерывное срабатывание при напряжении 600 В среднеквадратичного значения на фазу одновременно на всех трех фазах. Оно способно выдерживать напряжение 2 кВ среднеквадратичного значения на фазу в течение 3 секунд одновременно на всех трех фазах.

Какие задержки времени работы доступны?

Задержка срабатывания фиксирована и составляет либо 3 секунды, либо 10 секунд, выбор осуществляется в зависимости от конфигурации.

Дает ли это MVTP31V1CB0751E Требуются внешние резисторы?

Нет. Реле MVTP не требует внешних компонентов или резисторов, что упрощает установку и уменьшает занимаемое им пространство на панели.
