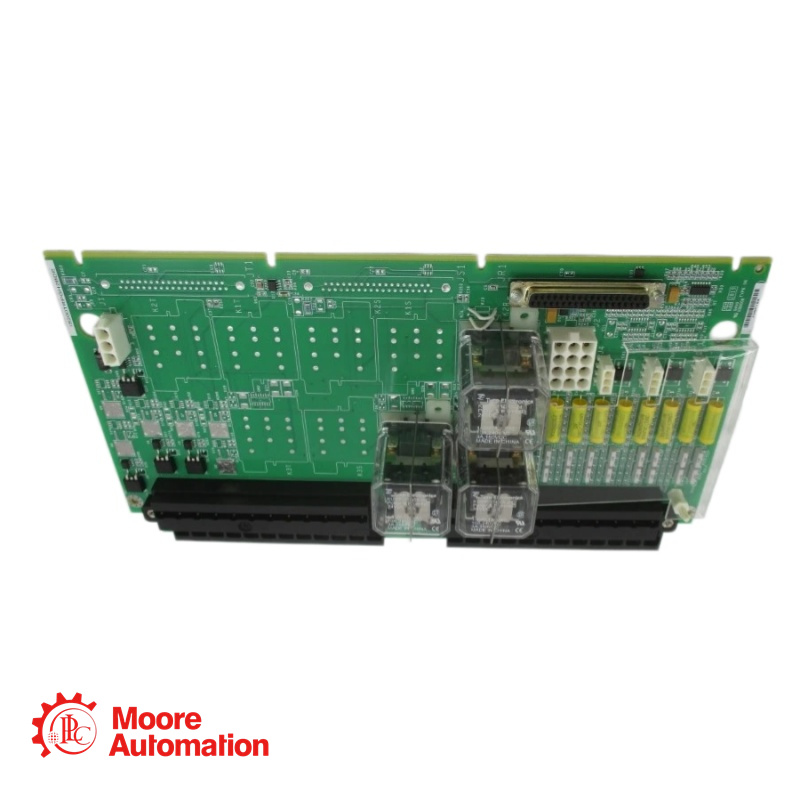

Клеммная плата первичного отключения газовой турбины GE IS200TRPGH2B

Свяжитесь с нами: Фрида (★★★★★ Менеджер по продажам)

Основные технические характеристики и конфигурации

Серия: Марк Вле
Электромагнитные клапаны отключения: 3
Напряжение/ток соленоида: 125 В постоянного тока.
Детекторы пламени: 8
Количество выходных релейных каналов: 12
Максимальный ток нагрузки: 24 В постоянного тока
Размеры: ширина 17,8 см, высота 33,02 см.
Температура: от -30 до 65 °C

IS200TRPGH2B — это клеммная плата первичного отключения газовой турбины, разработанная и произведенная компанией General Electric в рамках серии Mark Vle и используемая в распределенных системах управления турбинами GE.
системы. В системе Mark Vle управление TRPG осуществляется первичным контроллером защиты турбины (VTUR или PTUR) и включает девять магнитных реле, объединенных в три группы.
Схемы голосования взаимодействуют с тремя электромагнитными клапанами отключения (ЭКА). Они взаимодействуют с TREG для установления основного и аварийного соединений с ЭКА. Управляются блоками PTUR.
На плате TTURH1C TRPG поддерживает как симплексную, так и TMR-конфигурацию. Плата TTURH1C оснащена разъемами D-типа, которые подключаются к TRPG и обеспечивают размещение микросхем.
Кроме того, TRPG интегрирует данные от восьми датчиков пламени, имеющих решающее значение для работы газовых турбин, и включает в себя два различных типа плат внутри системы.
Версии H1A и H1B для применения в системах TMR имеют по три реле голосования на каждый электромагнитный клапан отключения.
Версии H2A и H2B для одноканальных систем имеют по одному реле на каждый электромагнитный клапан отключения.

Основные характеристики

Версия "H2B" — это симплексная (стандартная) версия платы TRPG, предназначенная для приложений без резервирования.
В нем размещены три магнитных реле, которые напрямую взаимодействуют с электромагнитными клапанами отключения для управления процедурами остановки турбины.
Она работает в тандеме с платой TREG (Trip Relay Emergency Group), образуя полноценный аварийный и основной интерфейс для устройств электронного обнаружения смерти.
Для питания выходных контактов требуется 125 В постоянного тока при 1 А или 24 В постоянного тока при 3 А.
Обычно плата работает от стандартного источника питания 28 В постоянного тока.
В газотурбинных установках эта плата позволяет получать сигналы от восьми детекторов пламени Гейгера-Мюллера для контроля процесса горения.
