Плата оконечного реле GE IS200TRLYH1BGF

Свяжитесь с нами: Фрида (★★★★★ Менеджер по продажам)

Основные технические характеристики и конфигурации

Серия продукции: Mark VI Speedtronic
Функциональный номер детали: IS200TRLYH1BGF
Обратная совместимость: первые две редакции

IS200TRLYH1BGF — это устройство, называемое платой оконечного реле; скорее всего, это связано с его небольшими габаритами по сравнению с другими аналогичными изделиями серии Mark VI. Это своего рода печатная плата, произведенная компанией GE (General Electric).

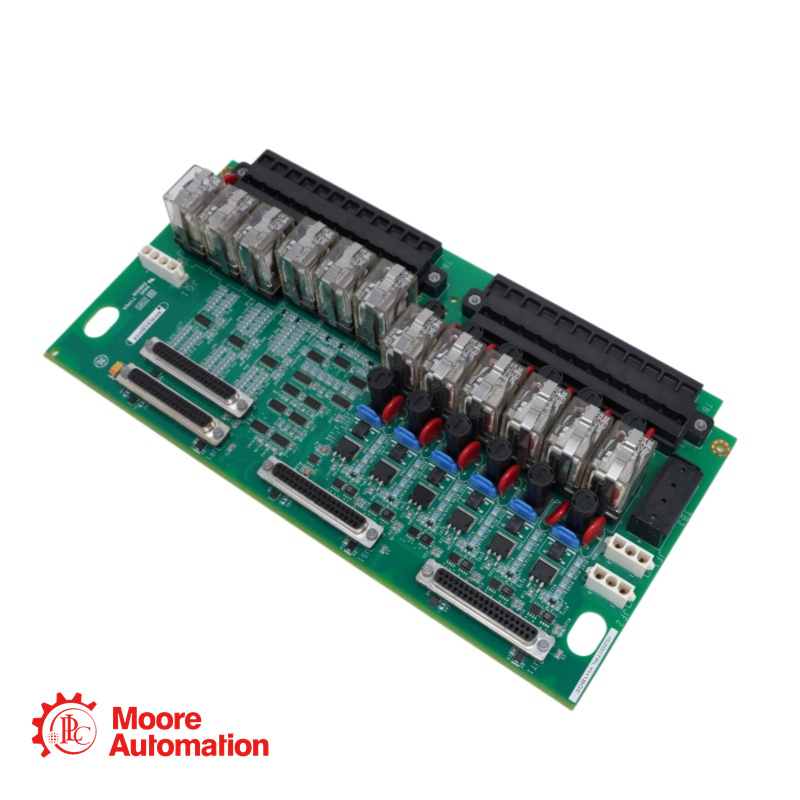

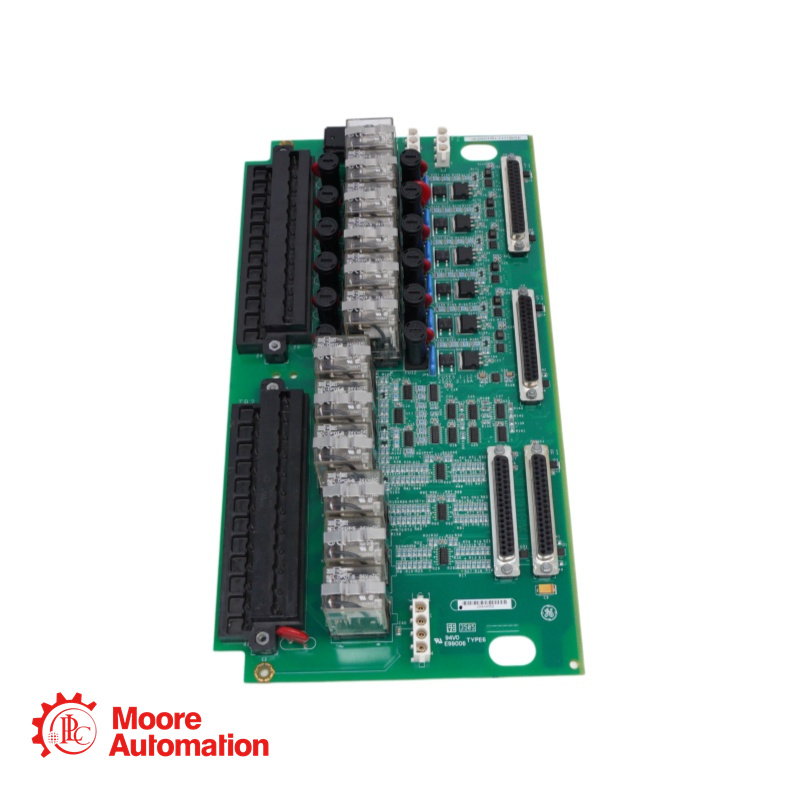

Печатная плата IS200TRLYH1BGF имеет большую прямоугольную форму и содержит множество электронных компонентов. Самыми крупными компонентами на IS200TRLYH1BGF являются две (2) длинные черные клеммные колодки. Это устройства, которые могут вмещать набор серебристых металлических компонентов, называемых клеммами. Каждая клеммная колодка на IS200TRLYH1BGF имеет двадцать четыре (24) таких маленьких клеммы. Каждая пронумерована от одного до сорока восьми. В центре IS200TRLYH1BGF расположен ряд реле или контакторов, расположенных в вертикальном ряду. Реле серого и черного цвета с крышками из прозрачного пластика. Шесть (6) черных транзисторов расположены по обе стороны от реле в верхней половине IS200TRLYH1BGF. Вместе с каждым из этих транзисторов находится красный варистор (MOV) или металлооксидный варистор круглой формы. Один (1) дополнительный металлооксидный варистор расположен в нижнем левом углу IS200TRLYH1BGF. Внутри IS200TRLYH1BGF можно найти множество интегральных схем. Шесть (6) конденсаторов сплошного синего цвета расположены в ряд справа от транзисторов и металлооксидных варисторов.

Основные характеристики

12 механических реле с разъемами и вставными клеммами, расположенных вертикально.
Поддерживает конфигурации Simplex (разъем JA1) и TMR (разъемы JR1, JS1, JT1).
Первые шесть реле могут быть сконфигурированы для работы с сухими контактами типа Form-C или для управления соленоидами.
Поддерживает напряжение 125 В постоянного тока, 115/230 В переменного тока и опционально 24 В постоянного тока, контакты обычно рассчитаны на ток 3,0 А.
