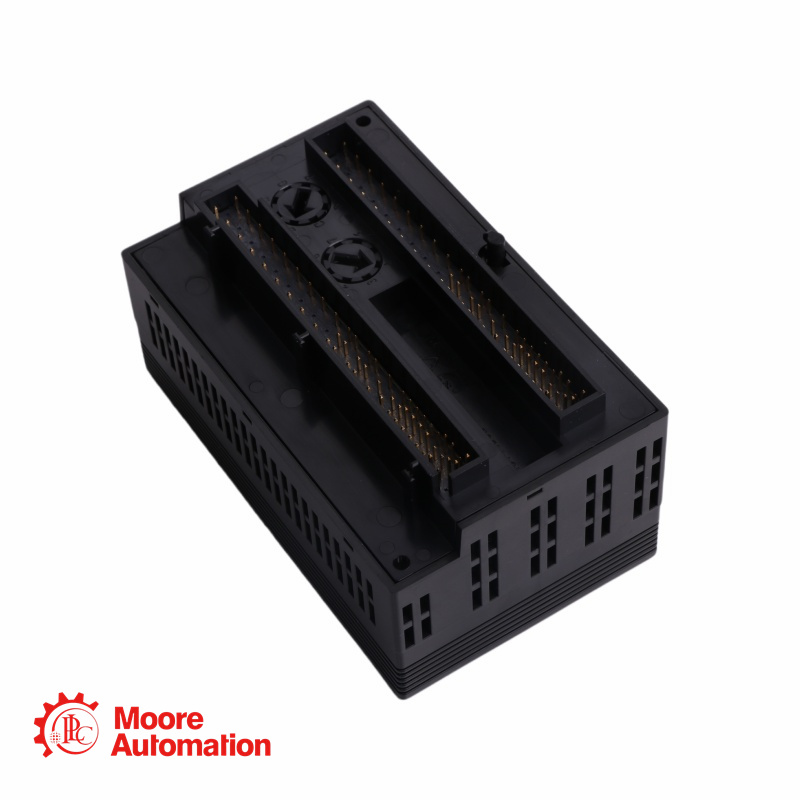

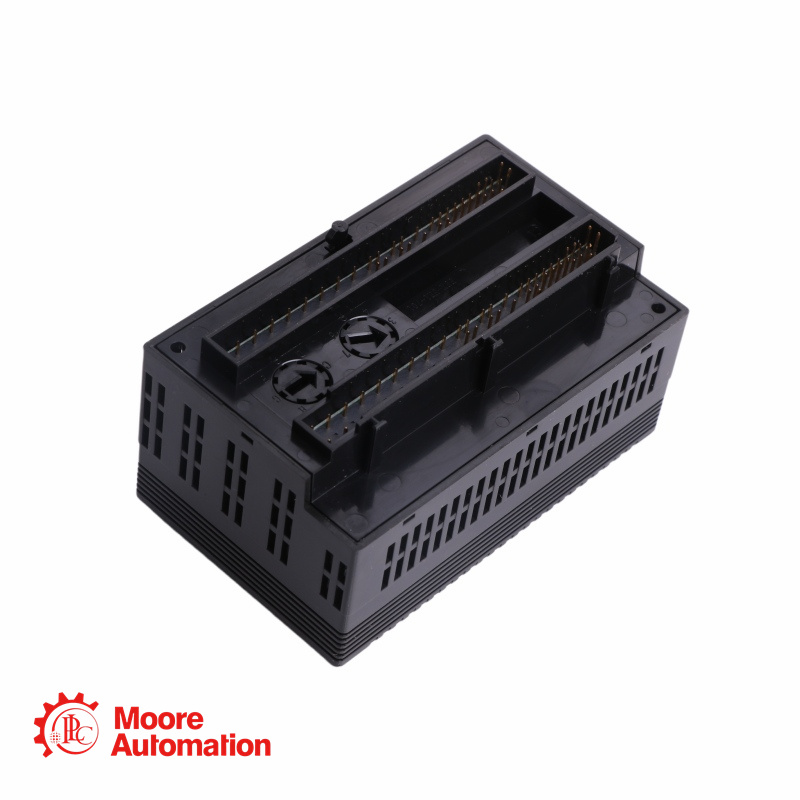

Модуль вывода 12/24 В постоянного тока GE Fanuc VersaMax IC200MDL750J с 32 точками подключения

Параметры продукта

Элемент

Спецификация

Бренд

GE

Серия продукции

VersaMax

Модель продукта

IC200MDL750J

Тип продукта

Модуль дискретного логического выхода 12/24 В постоянного тока с положительной логикой

Выходные точки

32 выхода, 2 группы по 16

Выходное напряжение

+10,2 до +30 В постоянного тока, номинальное напряжение +12/24 В постоянного тока

Ток нагрузки

Максимальный ток на точку: 0,5 А при резистивной нагрузке 30 В постоянного тока.

Пусковой ток

Максимальный ток 2,0 А в течение 100 мс

Ток объединительной платы

Максимальный ток 90 мА при выходном напряжении 5 В.

Время отклика

ВКЛ.: 0,2 мс макс.; ОFF: максимум 1,0 мс.

Изоляция

250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты.

Часто задаваемые вопросы

В1: Чем микросхема IC200MDL750J отличается от микросхемы IC200MDL740?
A: Микросхема IC200MDL750J обеспечивает 32 выхода в двух группах по 16, а микросхема IC200MDL740 — 16 выходов в одной группе.

В2: Что означает положительный логический выход для этого модуля?
А: Это выходной модуль, который переключает нагрузку на положительную сторону источника постоянного тока.

В3: Что следует проверить перед заездом с полевыми грузами?
A: Проверьте внешнее напряжение питания, ток в точке подключения 0,5 А, пусковой ток 2 А, группу проводов и защиту предохранителем.

Вопрос 4: Почему снижение тепловых характеристик важно для микросхемы IC200MDL750J?
А: Количество одновременно включенных выходов зависит от напряжения, температуры окружающей среды и ориентации при монтаже.
