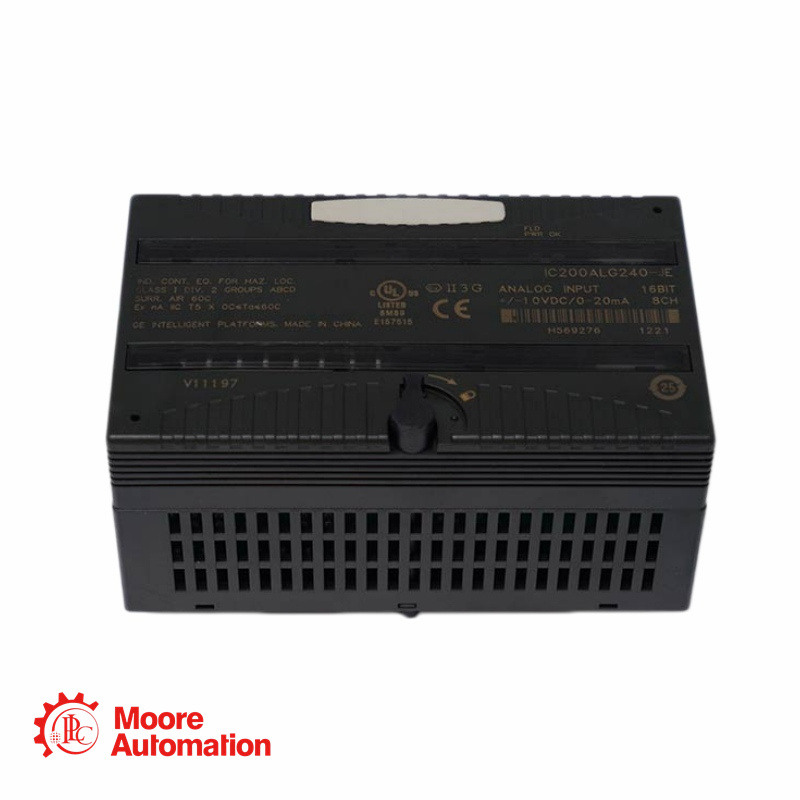

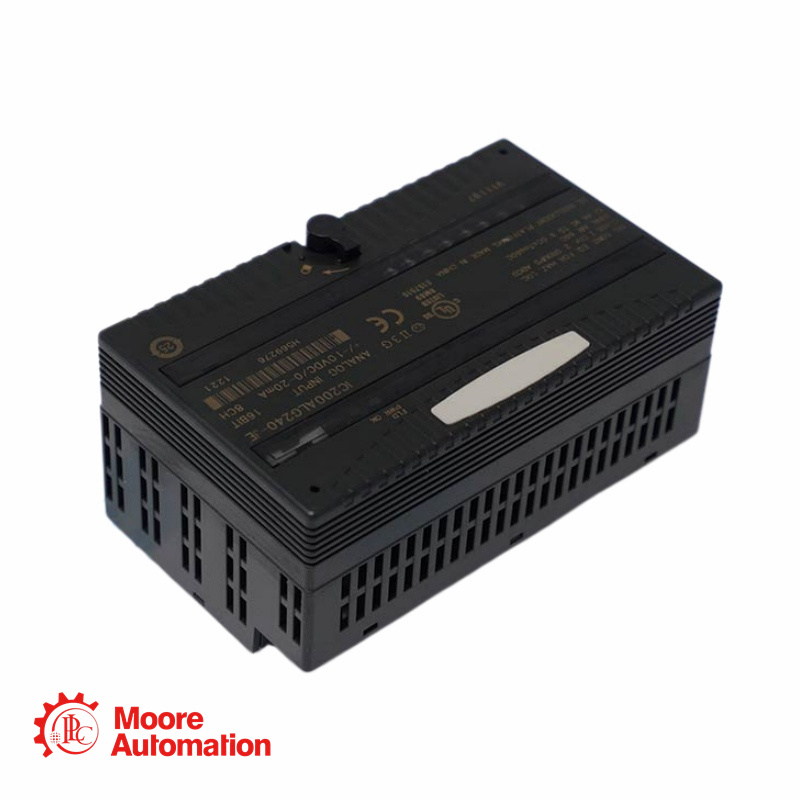

Модуль GE Fanuc VersaMax IC200ALG240-JE с 16-битным изолированным аналоговым входом

Параметры продукта

Элемент

Спецификация

Бренд

GE Fanuc / Emerson

Серия продукции

VersaMax

Модель продукта

IC200ALG240-JE

Тип продукта

16-битный модуль аналогового ввода напряжения/тока с изоляцией

Входные каналы

8 изолированных аналоговых входных каналов

Диапазон входного сигнала

Ток: от +1 до 20 мА; Напряжение: ±10 В постоянного тока

Разрешение

Номинальный ток: 381 нА; Номинальное напряжение: 381 мкВ.

Точность

±0,1% от полной шкалы при 25 °C

Изоляция

250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты, между каналами и между входом и логическим/кадровым заземлением.

Требования к электропитанию

Внешнее питание: от +19,5 до +30 В постоянного тока; Задняя панель: макс. 15 мА при 5 В, макс. 120 мА при 3,3 В

Обновление / Фильтр

Максимальное время отклика 20 мс при частоте фильтра 50 Гц; максимальное время отклика 16,7 мс при частоте фильтра 60 Гц; программируемый фильтр 50/60 Гц.

Часто задаваемые вопросы

В1: Чем микросхема IC200ALG240-JE отличается от базовой микросхемы IC200ALG240?

A: IC200ALG240-JE — это версия с измененным кодом/суффиксом. Информация от поставщика указывает, что основное различие заключается в маркировке, в то время как совместимость и производительность остаются прежними.

В2: Почему изоляция каналов важна для этого модуля?

А: Изоляция помогает уменьшить помехи между аналоговыми сигналами и повышает надежность, когда различные полевые устройства используют отдельные опорные сигналы.

В3: Можно ли использовать микросхему IC200ALG240-JE как для ввода тока, так и для ввода напряжения?

A: Да, каналы можно настроить для ввода тока или напряжения, поддерживая сигналы тока и сигналы напряжения ±10 В постоянного тока.

Вопрос 4: Что следует проверить перед заменой этого модуля?

A: Подтвердите суффикс IC200ALG240-JE, тип носителя, внешний источник питания 24 В постоянного тока, полярность проводов, конфигурацию каналов и настройки программного обеспечения ПЛК.
