Аналоговая плата ввода/вывода GE DS215TCCAG1BZZ01A DS200TCCAG1BAA

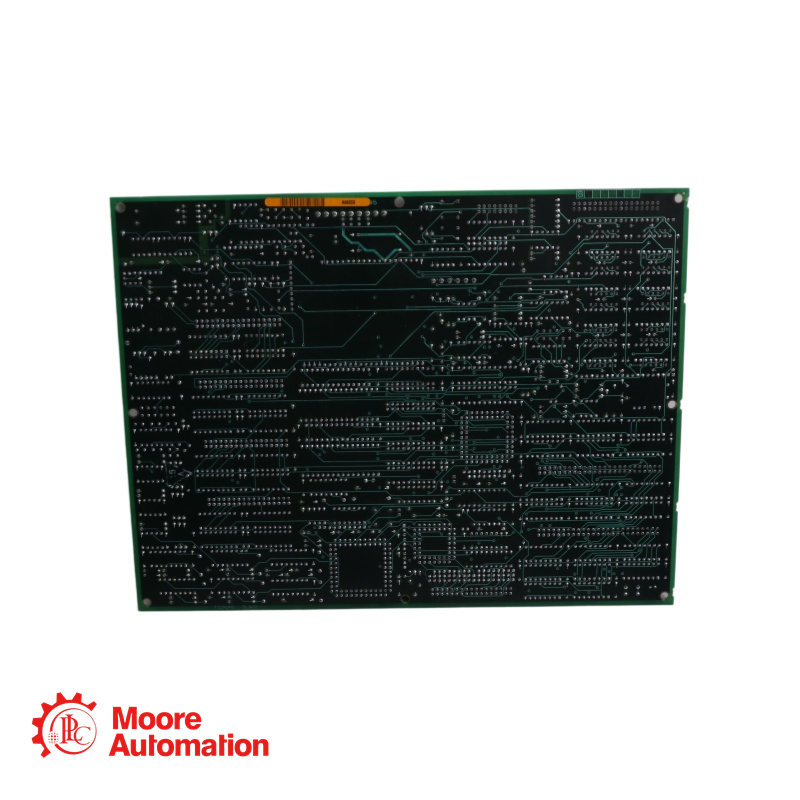

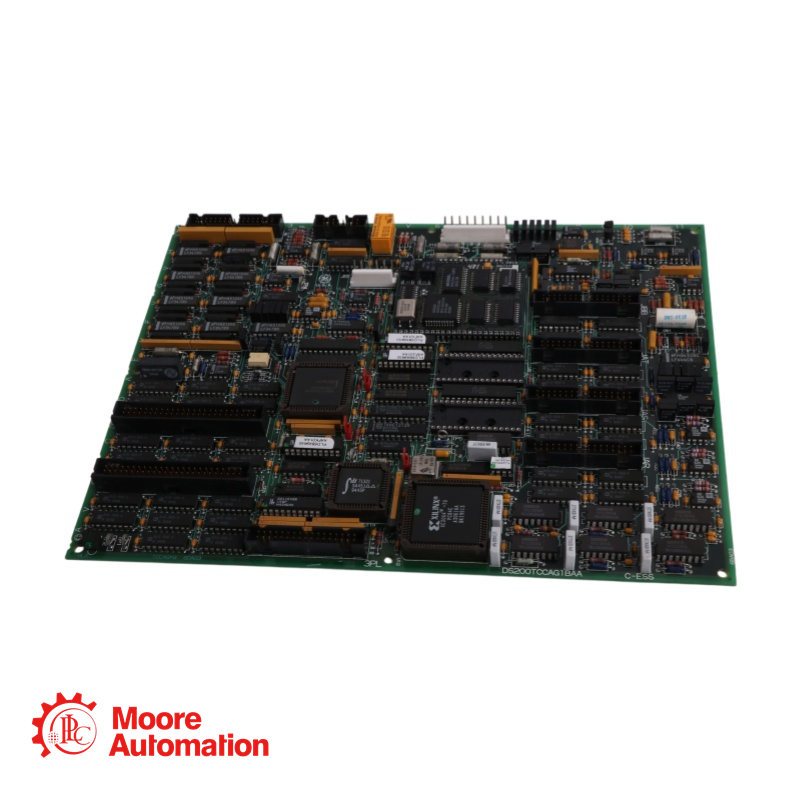

DS215TCCAG1BZZ01A DS200TCCAG1BAA Это плата аналогового ввода-вывода TC2000, разработанная и произведенная компанией General Electric в рамках серии Mark V, используемой в системах управления газовыми турбинами GE Speedtronic. Плата аналогового ввода-вывода (TCCA), расположенная в сердечнике, масштабирует и обрабатывает аналоговые сигналы с клеммных плат CTBA, TBQA и TBCA, установленных в сердечнике. Эти сигналы включают входы и выходы 4–20 мА, входы RTD, входы термопар, входы напряжения вала и входы тока вала. Сигналы записываются на плату STCA через разъем 3PL.

Этот DS215TCCAG1BZZ01A DS200TCCAG1BAA Предлагаемая печатная плата была изготовлена ​​компанией General Electric специально для установки в системы управления турбинами серии Mark V. Серия Mark V, к которой относится данная плата DS200TCCAG1BAA, имеет специфические области применения в системах управления и контроля популярных и совместимых автоматизированных приводных узлов ветровых, газовых и паровых турбин.

Этот DS215TCCAG1BZZ01A DS200TCCAG1BAA Серия Mark V от PCB по-прежнему пользуется заслуженным уважением, поскольку это одна из последних серий продукции General Electric Mark, в которой использовалась запатентованная технология управления Speedtronic, впервые представленная вместе с выпуском серии Mark I в конце 1960-х годов.

Этот DS215TCCAG1BZZ01A DS200TCCAG1BAA PCB не является оригинальным продуктом, разработанным или созданным компанией General Electric для выполнения конкретной функциональной задачи; это была бы базовая плата DS200TCCAG1 TC2000 I/O Analog Board, в которой отсутствуют все три существенные модификации устройства DS200TCCAG1BAA.

Как плата TCCA управляет обработкой сигналов от нескольких клеммных плат внутри ядра?

Плата TCCA собирает аналоговые сигналы с клеммных плат CTBA, TBQA и TBCA. Затем она обрабатывает эти сигналы — будь то токовые петли, терморезисторы или термопары — и стандартизирует их для связи с модулем ввода-вывода через разъем 3PL.

Какова роль разъема 3PL в системной связи для платы TCCA?

Разъем 3PL выступает в качестве основного моста передачи данных, передавая все обработанные аналоговые входные сигналы с платы TCCA на модуль ввода-вывода, обеспечивая мониторинг и управление в реальном времени.

Почему перемычка JP2 важна во время тестирования печатной платы?

Параметр JP2 отключает встроенный генератор, что делает его ключевой аппаратной настройкой при проведении определенных диагностических или заводских тестов на уровне платы.

Как плата TCCA различает и обрабатывает различные типы терморезисторов во время работы?

Тип терморезистора выбирается с помощью констант конфигурации ввода/вывода. Плата использует фиксированный ток возбуждения и измеряет изменения напряжения, вызванные изменением сопротивления, масштабируя значения соответствующим образом.
