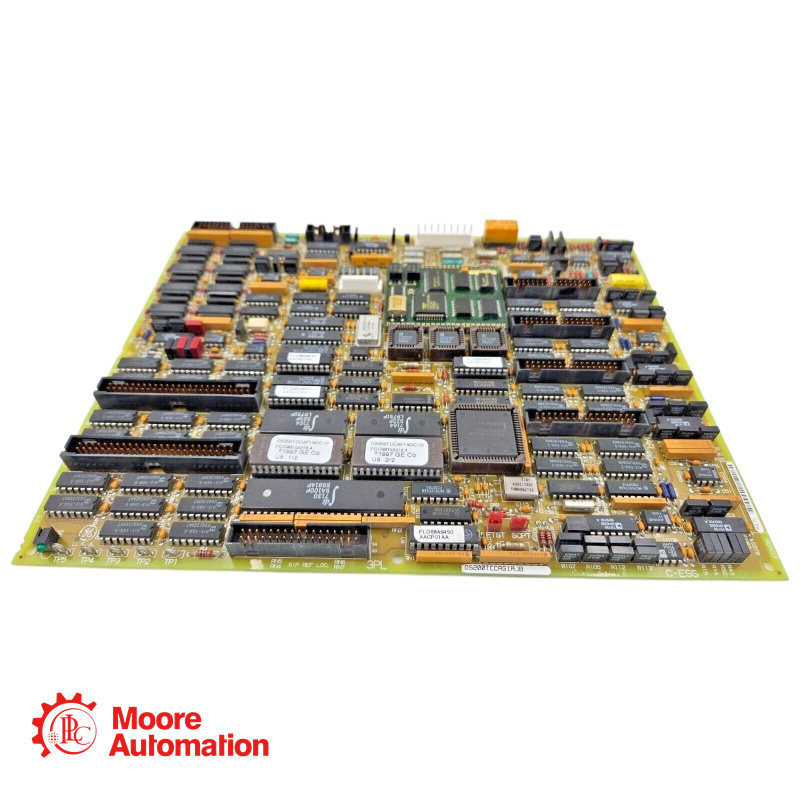

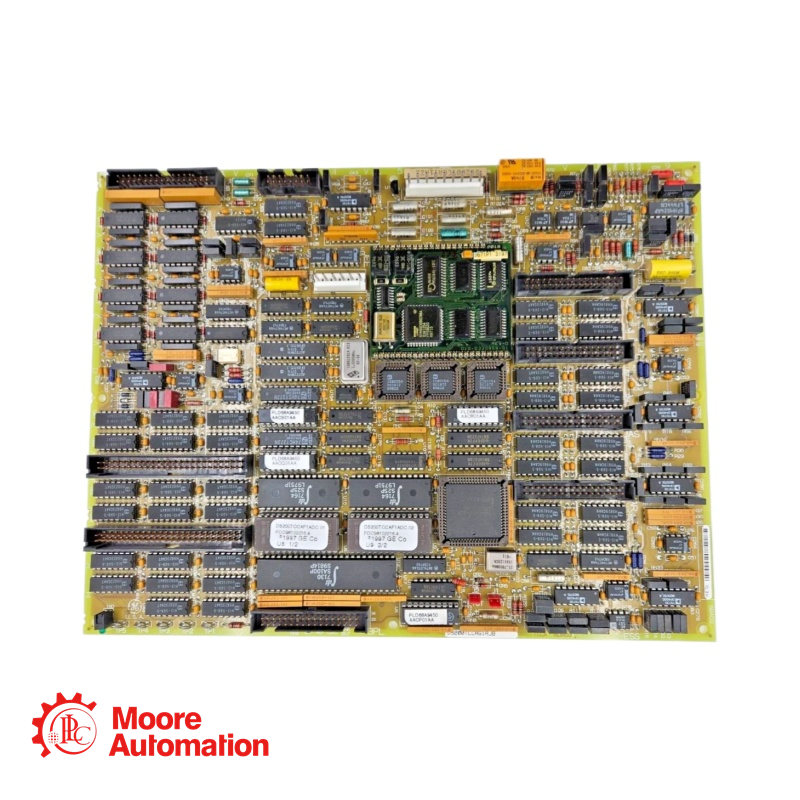

Плата аналогового вывода GE DS200TCCAG1AJB

GE DS200TCCAG1AJB Общая плата аналогового вывода

Менеджер по продажам: Фрида

Электронная почта: sales5@mooreplc.com

КОНФИГУРАЦИЯ TCCA:

Аппаратная часть: На плате TCCA имеются три аппаратных перемычки — J1, JP2 и JP3. Перемычка J1 используется для включения/выключения последовательного порта RS232. Перемычка JP2 используется для отключения генератора для тестирования платы. Перемычка JP3 используется для заводских тестов. Информацию о настройках аппаратных перемычек на этой плате см. в Приложении A.

Программное обеспечение: Константы конфигурации ввода/вывода для термопар, терморезисторов, входов и выходов мА, а также настроек напряжения и тока вала вводятся в редакторе конфигурации ввода/вывода, расположенном на человеко-машинном интерфейсе, как описано ниже.

A: Плата TCCA расположена внутри основного блока управления турбиной. Она работает совместно с клеммными платами, такими как CTBA, TBQA и TBCA, которые также размещены в этом блоке. Ее стратегическое размещение внутри этого блока позволяет ей эффективно обрабатывать различные аналоговые сигналы и служить центральным узлом для аналоговой связи на входе и выходе.

В: Какие типы аналоговых сигналов поддерживает плата TCCA?

A: Плата TCCA способна обрабатывать несколько типов аналоговых сигналов. К ним относятся 4–Входы и выходы 20 мА, которые широко используются для передачи данных с датчиков в промышленных условиях благодаря своей устойчивости к электрическим помехам.

В: Как TCCA обрабатывает пункт 4?–Сигналы 20 мА?

А: На доске TCCA написано 4–Входной сигнал 20 мА поступает через разъем JBB от клеммной платы CTBA. Входной ток проходит через нагрузочный резистор на плате, создавая падение напряжения, которое затем измеряется и обрабатывается. Это напряжение передается через разъем 3PL на модуль ввода-вывода.
