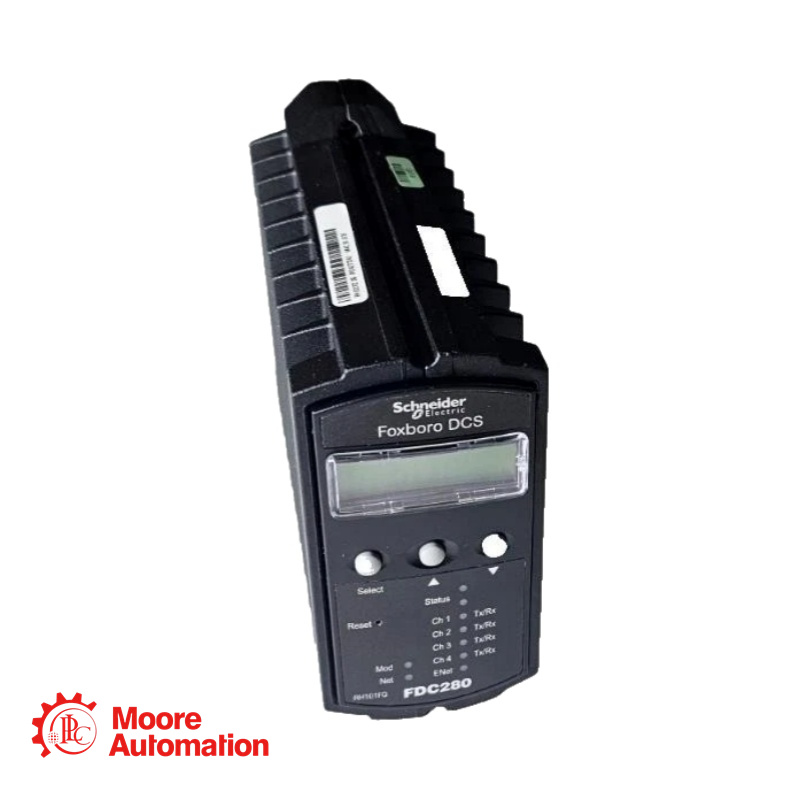

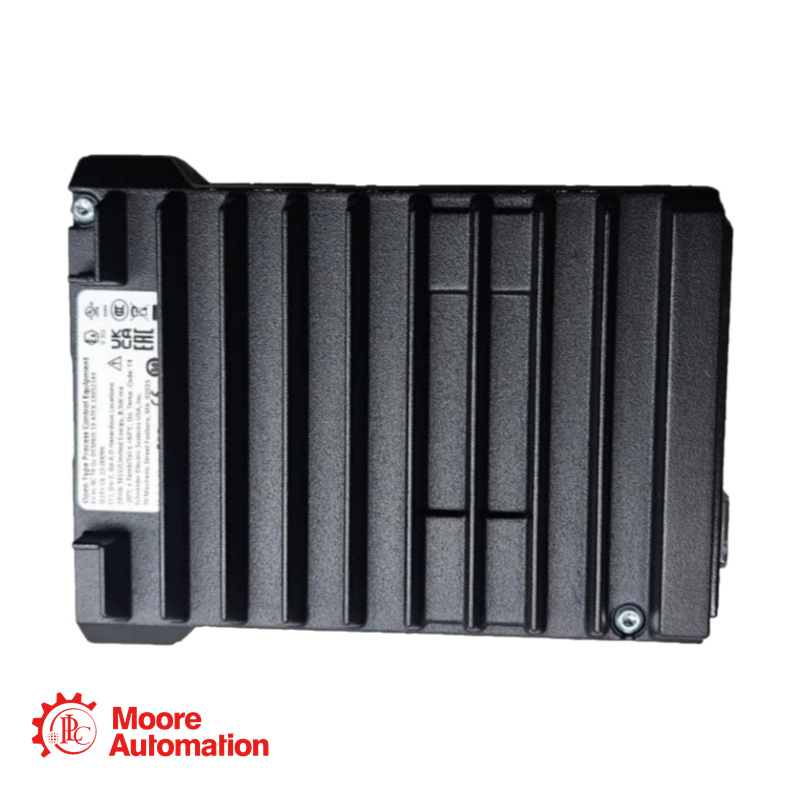

FDC280 RH101FQ Foxboro Field Device Controller

Узнать цену здесь:

Менеджер по продажам: Фрида

Телефон/WhatsApp: +86 15359408275

Электронная почта: sales5@mooreplc.com

Основная информация

Производитель: Фоксборо
Семейство продуктов: Система автоматизации технологических процессов Foxboro Evo™
Номер детали оборудования: RH101FQ
Функция: Распределенный, отказоустойчивый полевой контроллер и шлюз протоколов.
Основное применение: прямая интеграция полевых устройств Ethernet и последовательного интерфейса без использования модулей ввода-вывода.

Описание продукта

Контроллер FDC280 представляет собой сдвиг в архитектуре Foxboro Evo, устраняя необходимость в традиционных модулях полевой шины (FBM) во многих областях применения. Это двухъядерный, опционально отказоустойчивый контроллер, предназначенный для полевого монтажа. Он напрямую взаимодействует с оборудованием предприятия по протоколам Ethernet (Modbus TCP, Ethernet/IP) и Serial (Modbus RTU, RS-232/422/485).

В отличие от своего аналога FCP280, FDC280 не поддерживает устаревшую шину параллельного ввода-вывода (PIO). Он специально разработан для предприятий, готовых к внедрению промышленного интернета вещей (IIoT), и выполняет управление, сбор данных и обработку аварийных сигналов непосредственно на том же процессоре, который управляет интеграцией устройств.

Технические характеристики

Области применения

Автоматизация устьевого оборудования (нефтегазовая отрасль): удаленная замена RTU. Подключается к расходомерам Modbus (последовательный интерфейс) и радиосетям Ethernet (TCP) без необходимости использования отдельного шкафа FBM. Класс защиты G3 подходит для работы в агрессивных средах на буровой площадке.
Комплектные модули оборудования: Производители оригинального оборудования могут встраивать FDC280 непосредственно в модуль. Он обеспечивает управление (ПИД-регулятор, секвенсор) и доступ к АСУ ТП предприятия по Ethernet. Занимает меньше места по сравнению с традиционными модулями.
Управление питанием и энергопотреблением: прямой интерфейс для подключения к измерителям мощности Modbus RTU (до 128 устройств). Идеально подходит для сбора данных на электрических подстанциях с привязкой ко времени через GPS.
Расширение системы ввода-вывода на существующем объекте: добавление новых интеллектуальных устройств (кориолисовых счетчиков, интеллектуальных распределительных щитов) к существующей системе Foxboro без установки новых стоек FBM. FDC280 использует локальную сеть предприятия в качестве шины ввода-вывода.

Часто задаваемые вопросы - FDC280 RH101FQ

В: Может ли FDC280 заменить мой имеющийся FCP270 или FCP280?
A: Не совсем. FDC280 предназначен для полевых устройств с интерфейсами Ethernet и Serial. Он не поддерживает шину параллельного ввода-вывода (PIO), используемую стандартными полевыми устройствами серии 200 (например, FBM201, FBM237). Если ваша стратегия ввода-вывода предполагает переход на полевые устройства Ethernet/IP или Modbus TCP, то FDC280 — правильный выбор. Для традиционного аналогового/проводного ввода-вывода по-прежнему необходим FCP280.

В: Что такое "Режим самостоятельного размещения"?
A: Это критически важная функция для удаленных полевых установок. Если соединение с сетью управления Foxboro Evo (главной рабочей станцией) теряется, FDC280 сохраняет файл контрольной точки во внутренней флэш-памяти. После перезагрузки питания он может загрузиться и запустить стратегию управления автономно, не дожидаясь центрального инженерного сервера. Это предотвращает переход удаленных скважин или насосных станций в «безопасное состояние» во время отключений сети.

В: Сколько соединений Modbus TCP может обработать FDC280?
A: FDC280 поддерживает 32 одновременно работающих экземпляра драйвера. Это позволяет одновременно подключаться к нескольким различным подсетям или нескольким версиям протокола Modbus. В рамках этих экземпляров он поддерживает до 256 полевых устройств.

В: Как работает функция временной стробоскопии на FDC280?
A: В отличие от более старых моделей Foxboro I/O, на базовой плате FDC280 имеются специальные разъемы RJ-45 для синхронизации времени (категория 5). Это позволяет напрямую подключаться к переключателю синхронизации времени без использования внешних адаптеров. Разрешение временной метки поддерживает минимальное время сканирования 10 раз в секунду (100 мс BPC).
