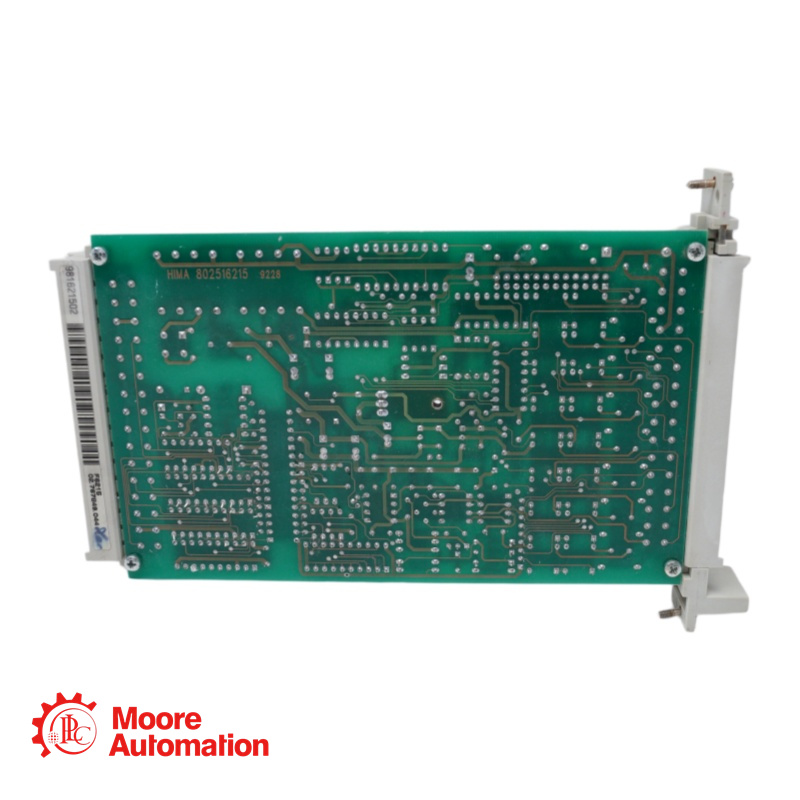

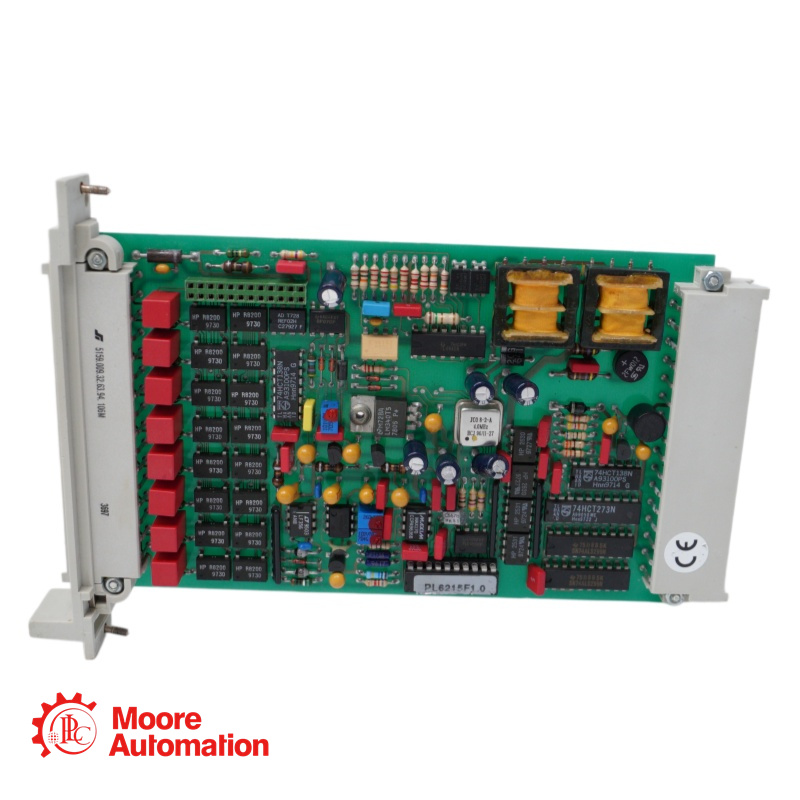

F 6215 HIMA 8-канальный аналоговый входной модуль

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание Ф 6215

F6215 — это 8-канальный модуль аналогового ввода для системы HIMA. Он поддерживает:
Входное напряжение: 0…1 В, 0…5 В, 0…10 В
Входы Pt 100 (резистивный датчик температуры)
Входной ток: 0/4…20 мА

Параметр

Защитная изоляция установки
Гальваническая изоляция между входами
Разрешение: 12 бит
Количество каналов: 8
Диапазон входного напряжения: 0…1,06 В (приблизительно 6% переполнения)
Цифровые значения: 0 мВ/В = 0; 1 В = 3840
Входное сопротивление (напряжение): мин. 1 МОм
Шунт для входного тока: 50 Ом, 0,05%, 0,125 Вт, T<10 ppm/K (номер детали 00 0710500)
Постоянная времени входного фильтра: приблизительно 2,2 мс.
Время преобразования (8 каналов): макс. 4 мс
Базовая погрешность: 0,1% при 25 °C
Погрешность работы: 0,3% при 0…+60°C

Часто задаваемые вопросы

Какие типы входных сигналов поддерживает F6215?
A: Напряжение (0…1/5/10 В), Pt100 и ток (0/4…20 мА).
Каково разрешение модуля?
А: 12 бит.
Существует ли изоляция между входными сигналами?
А: Да, между входами имеется гальваническая изоляция, а также защитная изоляция от сети.
Каково время конвертации?
A: Максимальное время отклика для всех 8 каналов — 4 мс.
Каковы требования к площади?
A: 4 TE (распорные блоки).
Каковы требования к электропитанию?
A: – 5 В постоянного тока: 100 мА
– 24 В постоянного тока: 140 мА
