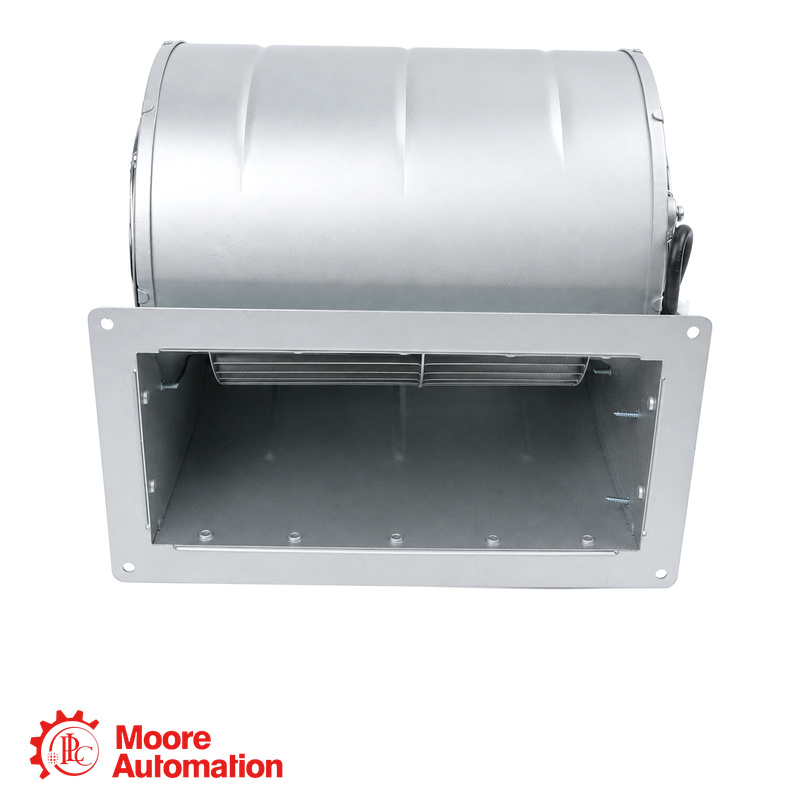

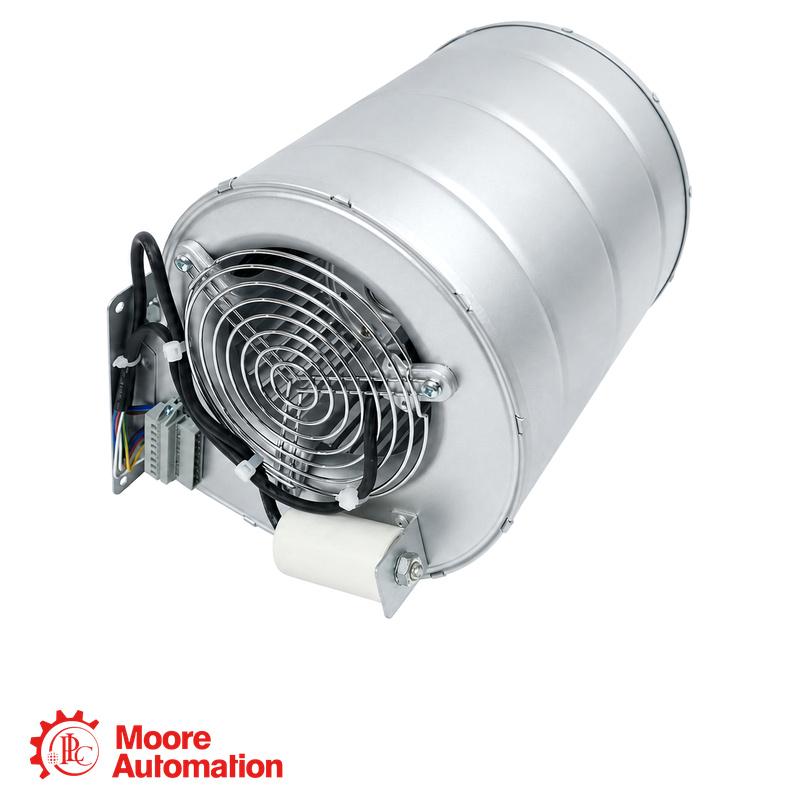

Центробежный воздуходув ebm-papst D3G146-AH50-16 EC
Центробежный воздуходув ebm-papst D3G146-AH50-16 EC
Центробежный воздуходув ebm-papst D3G146-AH50-16 EC

Центробежный воздуходув ebm-papst D3G146-AH50-16 EC

Центробежный вентилятор EC · Двойной вход

D3G146-AH50-16

Он D3G146-AH50-16 Это центробежный воздуходув ebm-papst D3G 146 с двумя входами и электронным управлением, предназначенный для встраиваемой подачи воздуха.

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ230 В переменного тока
ДИАПАЗОН НАПРЯЖЕНИЯ200–277 В переменного тока
ВХОДНАЯ МОЩНОСТЬ165 Вт
ЗАЩИТАIP44
ПРОИЗВОДИТЕЛЬebm-papst
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯCE · UL · CSA · CCC
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
ebm-papst ● Серия D3G 146
Центробежный вентилятор с двумя входами EC

D3G146-AH50-16

Встроенный компонент для перемещения воздуха с двигателем EC M3G074-CF

РОЛЬ ПРОДУКТА
D3G146-AH50-16 Это центробежный воздуходув ebm-papst D3G 146 с двумя входами и системой EC. Согласно техническим характеристикам, производитель указывает его как встраиваемое устройство для подачи воздуха.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Для D3G146-AH50-16Перед заменой обязательно проверьте полную паспортную табличку, диапазон напряжения питания 200–277 В переменного тока и положение крепления по горизонтали вала.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
ИДЕНТИФИКАЦИЯ ПРОДУКТА

D3G146-AH50-16: краткий обзор

Д3Г
Семейство продуктовВентилятор EC с двойным входом
146
МодельРазмер вентилятора: 146 мм
AH50-16
КонфигурацияВерсия, специфичная для данного продукта
ПРОВЕРЕННЫЕ ДАННЫЕ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ebm-papst D3G 146 ↗
D3G146-AH50-16

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ230 В переменного тока
ВХОДНАЯ МОЩНОСТЬ165 Вт
ТЕКУЩИЙ РАСЧЕТ1.2 А
ЗАЩИТАIP44
Значения указаны в инструкции по эксплуатации производителя.
Проверка установки Перед заменой убедитесь в наличии полной маркировки на паспортной табличке, напряжения питания и горизонтального положения вала при монтаже.
Общая информация −
Брендebm-papst
МодельD3G146-AH50-16
Тип продуктаЦентробежный воздуходув EC с двойным входом
МоторM3G074-CF
Фаза1~
Номинальные электрические данные ＋
Номинальное напряжение230 В переменного тока
Номинальный диапазон напряжения200–277 В переменного тока
Частота50 Гц
вход питания165 Вт
Текущий розыгрыш1.2 А
Скорость на свободном пространстве1700 мин⁻¹
Данные о производительности ＋
Поток воздуха с оптимальной эффективностью645 м³/ч
Увеличение общего давления350 Па
Скорость при оптимальной эффективности2400 мин⁻¹
Общая эффективность43,4%
Класс эффективности N54.8
Привод с регулируемой скоростьюДа
Строительство и монтаж ＋
Размер146 мм
Масса4,2 кг
ЖильеОцинкованная листовая сталь
Рабочее колесоОцинкованная листовая сталь Сендзимира
Направление вращенияПо часовой стрелке, как видно на роторе
Положение крепленияВал горизонтальный
НесущийШариковый подшипник
Режим работыНепрерывный S1
Окружающая среда и сертификация ＋
Степень защитыIP44
Температура окружающей средыот −25 до +60 °C
Температура храненияот −40 до +80 °C
Класс изоляцииB
Класс влажностиФ3-1
УтвержденияCE · UL 2111 · CCC · CSA C22.2 № 77
иммунитет EMCEN 61000-6-1
электромагнитные излученияEN 61000-6-3
Источник: Инструкция по эксплуатации ebm-papst D3G146-AH50-16, артикул 53279-5-9970, редакция 81525, выпущена 17.02.2015. Значения указаны для условий эксплуатации, заявленных производителем.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое D3G146-AH50-16?＋

D3G146-AH50-16 Это центробежный воздуходув ebm-papst D3G 146 с двумя входами и системой EC, предназначенный для встроенной подачи воздуха.

Что предлагает предложение? D3G146-AH50-16 требовать?＋

Производитель указывает номинальное напряжение 230 В переменного тока, диапазон напряжения 200–277 В переменного тока, частоту 50 Гц и однофазный режим работы.

Каковы номинальные параметры двигателя? D3G146-AH50-16?＋

В инструкции по эксплуатации указаны следующие параметры для измерения мощности в свободном пространстве: потребляемая мощность 165 Вт, ток потребления 1,2 А и скорость вращения 1700 об/мин.

Какие меры защиты и диапазон действия в окружающей среде применяются к D3G146-AH50-16?＋

Производитель указывает степень защиты IP44 и диапазон рабочих температур окружающей среды от −25 °C до +60 °C.

Что мне нужно предоставить для D3G146-AH50-16 цитата?＋

Отправьте полный комплект таблички с названием, количество, место назначения, четкие фотографии изделия, а также подробную информацию об установке и поставке, чтобы компания Frida могла проверить совместимость и наличие.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Уточните детали установки у Фриды.

Предоставьте полную информацию о заводской табличке, поставке и монтаже для проверки совместимости, наличия и сроков поставки.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте для
D3G146-AH50-16

Официальная инструкция по эксплуатации центробежного воздуходувки ebm-papst D3G146-AH50-16 EC от производителя.

Инструкция по эксплуатации D3G146-AH50-16

Документ ebm-papst 53279-5-9970, редакция 81525. Содержит данные производителя по технике безопасности, подключению, монтажу и техническим характеристикам.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики на этой странице ограничиваются документацией производителя ebm-papst. Продукция сторонних производителей не использовалась.

Взаимосвязь систем D3G

Как модель D3G146-AH50-16 вписывается в семейство воздуходувок D3G 146

ebm-papst является производителем; D3G 146 представляет собой семейство центробежных воздуходувок с двойным входом и электронным управлением; и D3G146-AH50-16 Это конфигурация, специфичная для данного изделия, описанная для двигателя M3G074-CF.

ebm-papst · БРЕНД
D3G 146Семейство вентиляторов EC с двойным входом
КОМПОНЕНТ ДЛЯ ПЕРЕМЕЩЕНИЯ ВОЗДУХА

Вентилятор с двойным входом

Центробежный воздуходув с изогнутым вперед лопастями, предназначенный для встроенной подачи воздуха.

СИСТЕМА ПРИВОДА

EC Motor

В документации указано, что данный продукт представляет собой двигатель ebm-papst M3G074-CF.

УСТАНОВКА

Встроенное устройство

Производитель указывает на возможность горизонтального монтажа на валу и установки в соответствующем оборудовании.

Взаимоотношения при установке: Перед заменой убедитесь в правильности указания номера на паспортной табличке D3G146-AH50-16, а также в правильности расположения источника питания и места крепления.
ПРИМЕНЕНИЕ И УСТАНОВКА

Условия эксплуатации, задокументированные производителем

Воздушная транспортировкаВстроенный механизм подачи воздуха в соответствии с техническими характеристиками.
Непрерывная работаУказанный производителем режим непрерывной работы S1
ОПЕРАЦИОННЫЙ ЦЕНТРD3G146-AH50-16Центробежный воздуходув с двойным входом и электронным управлением
Горизонтальный валМесто установки, указанное производителем
Диапазон окружающего воздухаДиапазон рабочих температур: от −25 °C до +60 °C.
