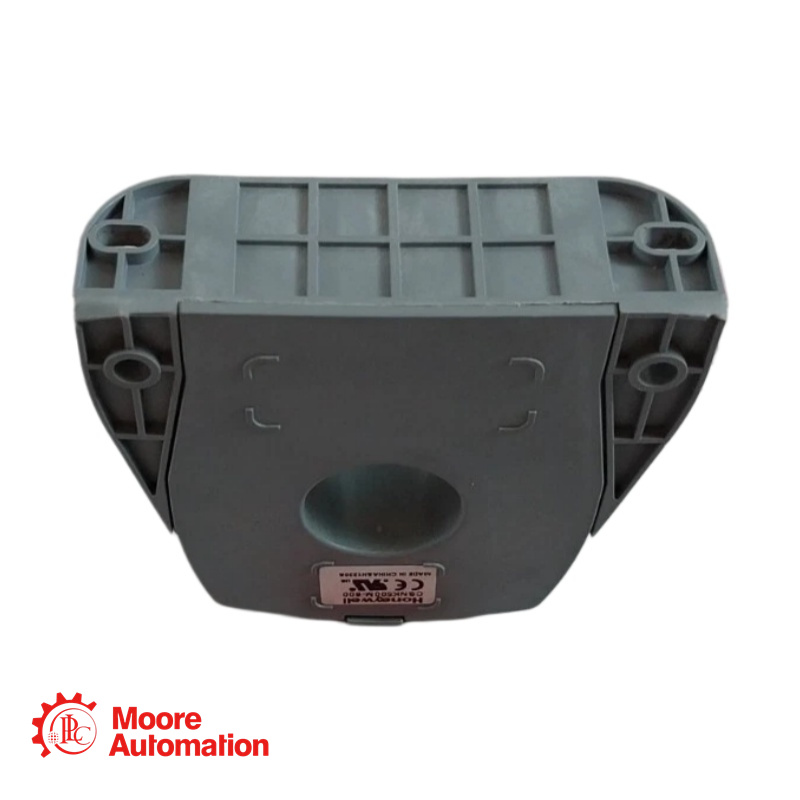

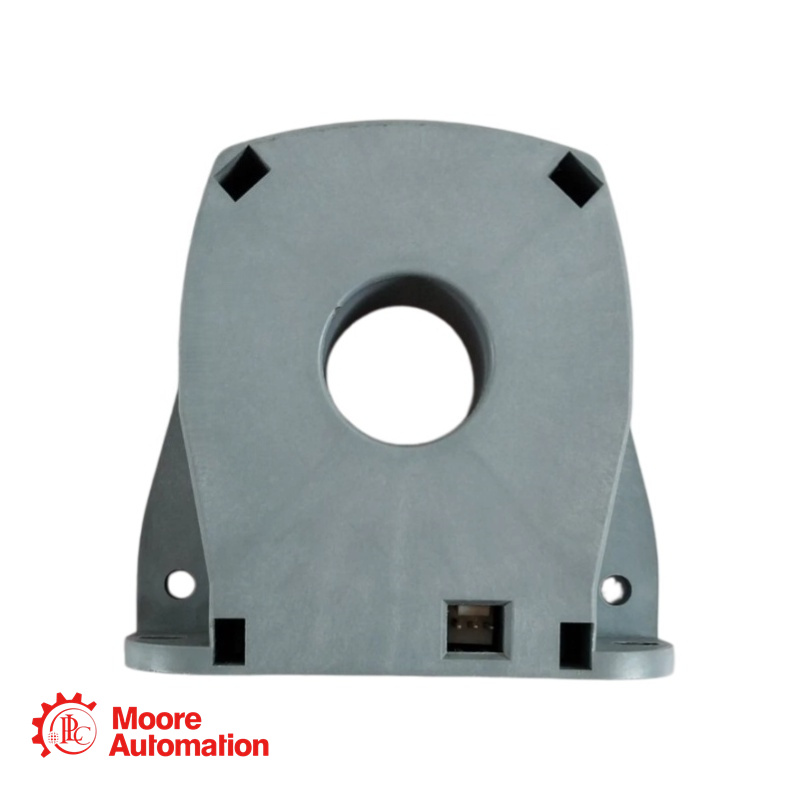

Датчик тока Honeywell CSNK500M-600

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание CSNK500M-600

CSNK500M — это датчик тока с замкнутым контуром, основанный на принципе магнитной компенсации (эффект Холла). Он предназначен для электронного измерения постоянного, переменного или импульсного тока, обеспечивая гальваническую развязку между первичной (мощной) и вторичной (измерительной) цепями. Датчик выдает пропорциональный вторичный ток 100 мА при номинальном первичном токе 500 А, что позволяет осуществлять точный и линейный мониторинг тока.

Параметр

Номинальный ток (входной): 500 А (среднеквадратичное значение).
Диапазон измерения (непрерывный): от 0 до ±1200 при
Диапазон измерения (пиковое значение переменного тока): от 0 до ±1275 В
Номинальный аналоговый выходной ток: 100 мА (при первичной обмотке 500 А).
Передаточное отношение: 1/5000
Напряжение питания: от ±15 до ±18 В постоянного тока (±5%)
Гальваническая изоляция: 6 кВ среднеквадратичного значения / 50 Гц / 1 минута
Время отклика: лучше 1 мкс
Полоса пропускания: от постоянного тока до 100 кГц
di/dt: Лучше, чем 50 А/мкс

Часто задаваемые вопросы

В чём разница между моделями CSNK500M и CSNK500M-600, указанными в запросе?
A: Приведенная техническая документация относится к стандартной модели CSNK500M. Технические характеристики варианта "CSNK500M-600" в данном документе не указаны. Суффикс "-600" может указывать на конкретную версию или расширенный диапазон измерений, поэтому для получения точных характеристик необходимо обратиться к соответствующей технической документации.

Как напряжение питания влияет на диапазон измерений датчика?
A: Диапазон измерения датчика зависит от напряжения питания и измерительного сопротивления (нагрузки). Более высокое напряжение питания (±18 В против ±15 В) позволяет использовать большее измерительное сопротивление при том же токе или измерять более высокий пиковый ток. Например, для измерения пикового тока ±1275 А требуется напряжение питания ±18 В с максимальным сопротивлением нагрузки всего 5 Ом. Превышение этих пределов приведет к насыщению выходного сигнала.
