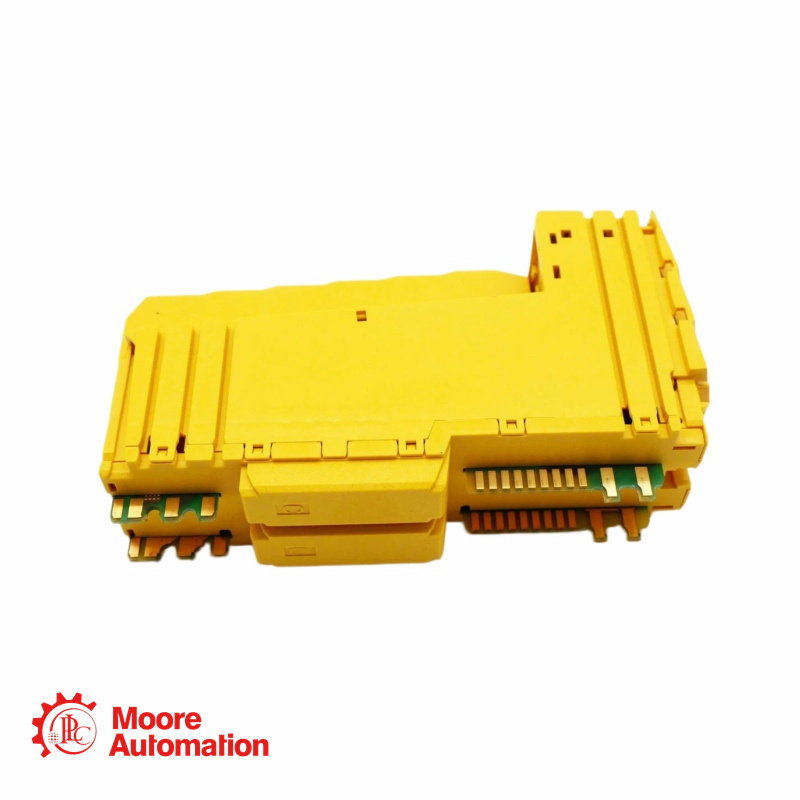

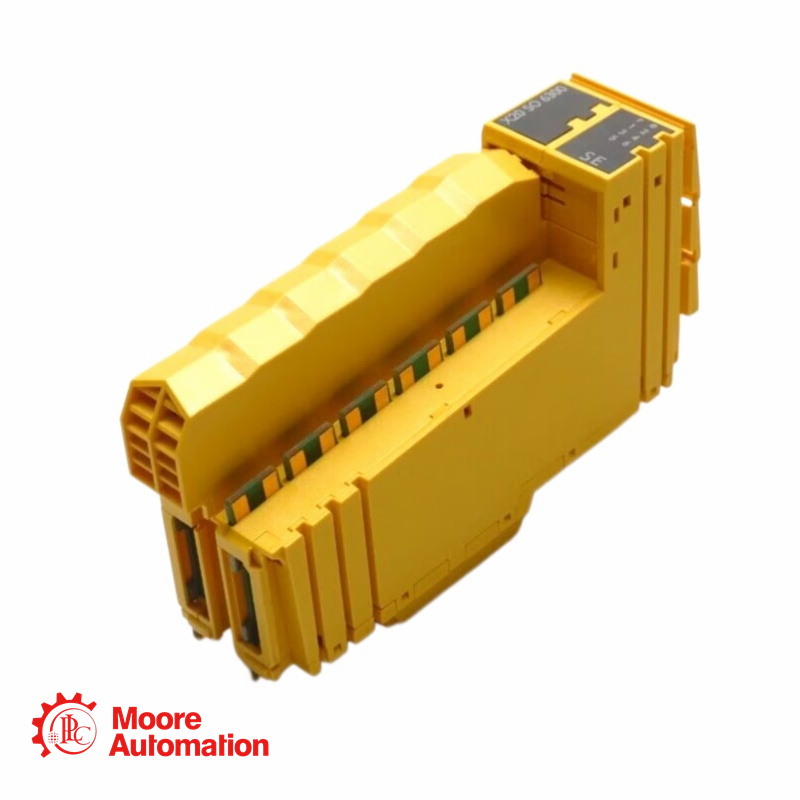

Модуль безопасного цифрового выхода B&R X20SO6300

Получите дополнительную скидку: свяжитесь с Ниной Лан из отдела продаж для получения подробной информации.

Электронная почта：sales8@askplc.com

Мобильный телефон (WhatsApp)：+86 18030235312

B&R X20SO6300 — это модуль цифрового вывода с классом безопасности для архитектур X20 SafeIO. Он обеспечивает шесть полупроводниковых выходов типа B1 24 В постоянного тока, каждый с номинальным током 0,2 А, для управления исполнительными механизмами, связанными с безопасностью, с заземлением, например, цепями управления. Встроенная защита от короткого замыкания, перегрузки, обратной полярности и перезапуска помогает поддерживать заданные безопасные состояния. Благодаря тестовым импульсам OSSD длительностью менее 10 мкс и поддержке приложений SIL 3 / PL e, он подходит для установки в шкафы управления в системах безопасности машин и технологических процессов.

Технические характеристики X20SO6300

Бренд

Б&Р

Вариант вывода

Полевой транзистор (FET), 2-позиционное положительное переключение, тип B1, считываемый уровень выходного сигнала.

Серия продукции

X20 SafeIO

напряжение питания

24 В постоянного тока, -15% / +20%

Модель продукта

X20SO6300

Выходной ток

0,2 А на канал; общий номинальный ток 1,2 А.

Тип продукта

Безопасный модуль цифрового вывода

Тестовый импульс OSSD

Максимум 10 мкс

Выходные каналы

6 безопасных цифровых выходов

Рейтинг безопасности

SIL 3 / PL e / Категория 4 с включенным OSSD

Часто задаваемые вопросы

В1: Что означает выходной сигнал типа B1 для X20SO6300?
А: В нем используется схема с выходом верхнего плеча/верхнего плеча для исполнительных механизмов с опорным потенциалом, например, для входов безопасного разрешения на приводах.

Вопрос 2: Можно ли отключить тестирование OSSD?
A: Это можно настроить, но отключение OSSD снижает возможности обнаружения неисправностей и не обеспечивает соответствие уровням SIL 3 или PL e.

В3: Каким образом модуль предотвращает автоматический перезапуск после сбоя?
A: Каждый выход использует внутреннюю блокировку перезапуска, для которой требуется коррекция ошибки, действительный сигнал безопасности и фронт сигнала разблокировки.

Вопрос 4: Что следует проверить перед заменой X20SO6300?
A: Подтвердите проект обеспечения безопасности, конфигурацию SafeDESIGNER, микропрограмму, способ заземления, выходную проводку, клеммную колодку и проверку безопасности после замены.
