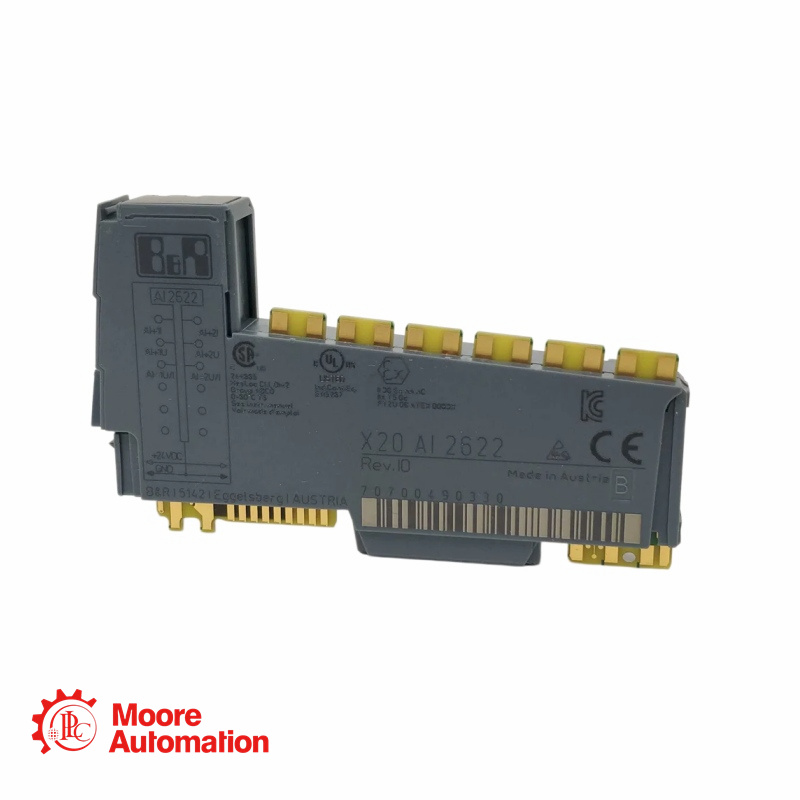

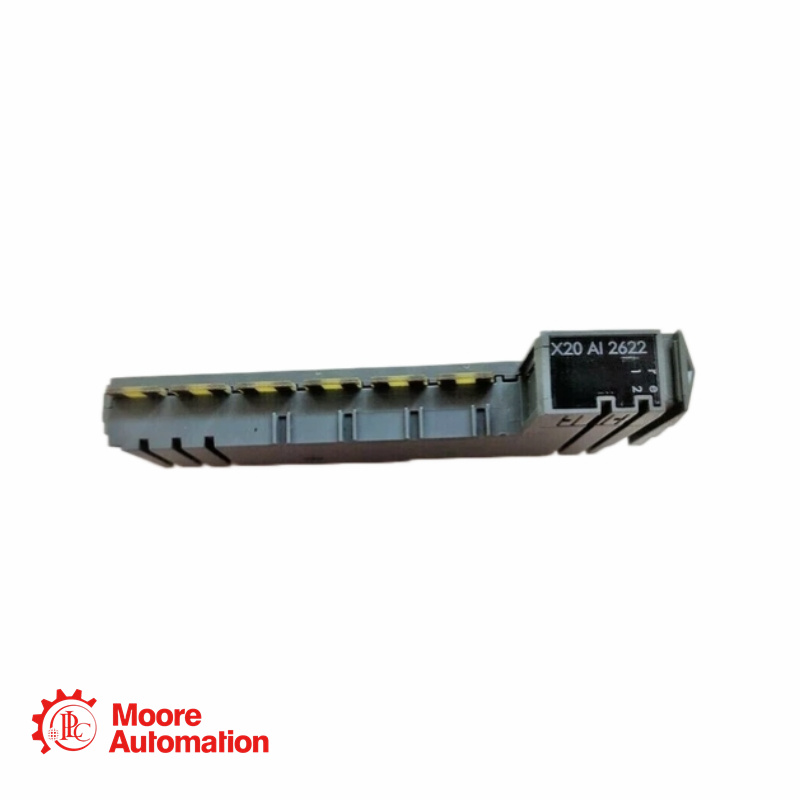

Модуль аналогового ввода B&R X20AI2622, 2 канала, 13 бит

Описание X20AI2622

Технические характеристики X20AI2622

Бренд

Б&Р

Разрешение конвертера

Напряжение: ±12 бит; Ток: 12 бит

Серия продукции

X20

Время преобразования

300 мкс для всех входных сигналов

Модель продукта

X20AI2622

Входное сопротивление / Нагрузка

Напряжение: 20 МОм; Токовая нагрузка: <400 Ом

Тип продукта

2-канальный 13-битный аналоговый входной модуль

Допустимый входной сигнал

Напряжение: макс. ±30 В; ток: макс. ±50 мА

Входные каналы

2 дифференциальных аналоговых входных канала

Электрическая изоляция

500 ВЭФ между каналом и шиной

Входные сигналы

±10 В, 0–20 мА или 4–20 мА

Условия эксплуатации

Горизонтальное положение: от -25 до 60°C; Вертикальное положение: от -25 до 50°C; Степень защиты IP20

Часто задаваемые вопросы

В1: Может ли X20AI2622 одновременно измерять сигналы напряжения и тока?
A: Да. Каждый канал можно независимо настроить для измерения в диапазоне ±10 В, 0–20 мА или 4–20 мА.

В2: Каким образом настраиваемый входной фильтр повышает стабильность измерений?
A: Он подавляет импульсные всплески сигнала и большие скачки входного сигнала. Уровень фильтра и предел нарастания сигнала можно регулировать в соответствии с требованиями приложения.

В3: Что произойдет, если входной сигнал превысит установленные пределы?
A: Модуль ограничивает отображаемое аналоговое значение и устанавливает соответствующий бит состояния для определения верхнего или нижнего предела.

Вопрос 4: Поддерживает ли X20AI2622 диагностику с открытым контуром?
А: Да. Для измерения напряжения доступно обнаружение обрыва линии. Вместо этого каналы ввода тока обеспечивают контроль верхнего и нижнего пределов.
