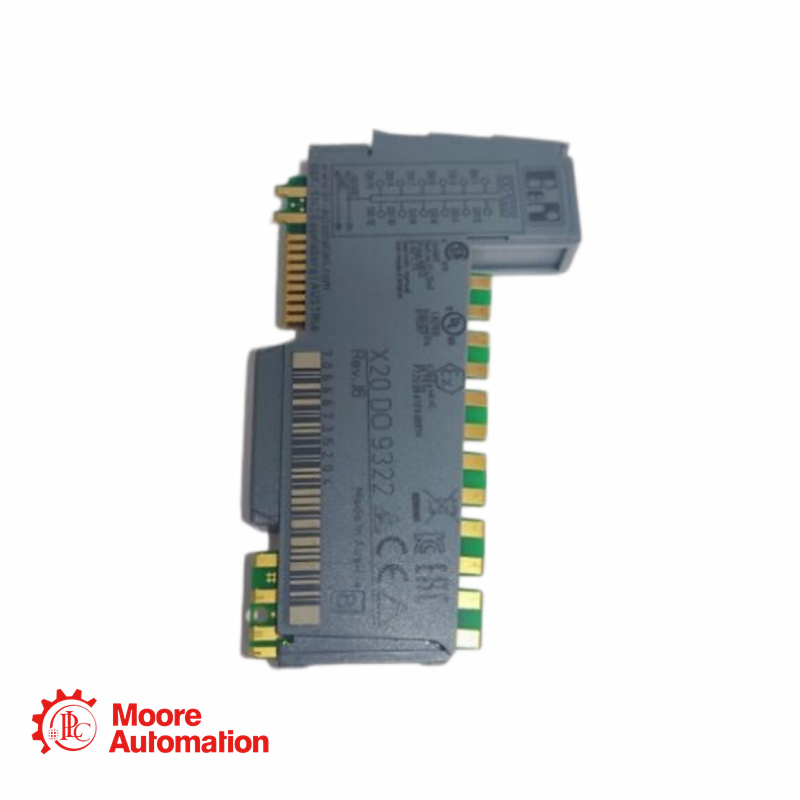

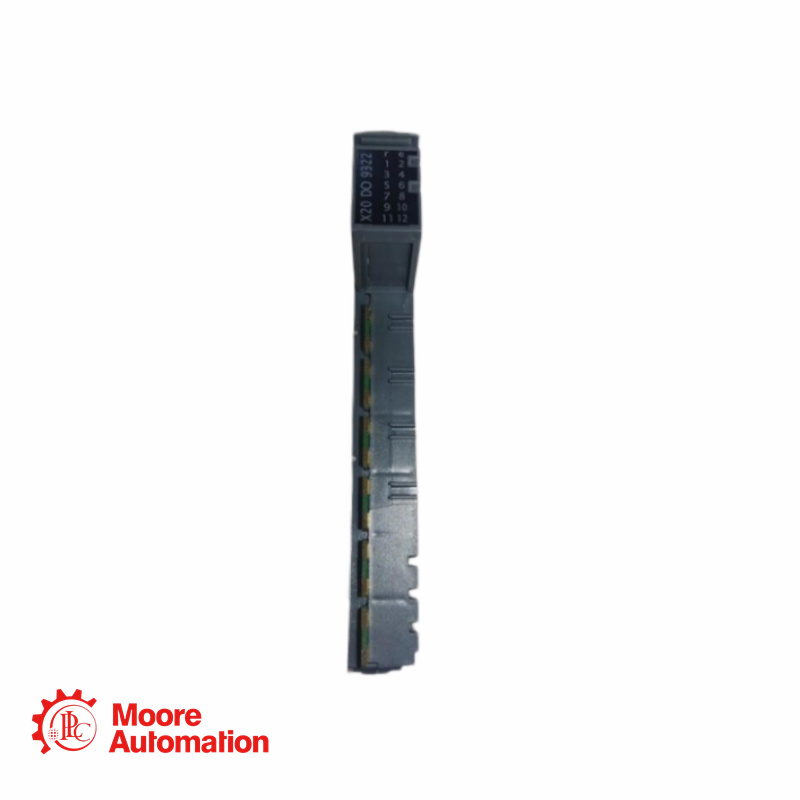

Цифровой выходной модуль B&R X20DO9322 на 12 каналов, 24 В постоянного тока

Получите дополнительную скидку: свяжитесь с Ниной Лан из отдела продаж для получения подробной информации.

Электронная почта：sales8@askplc.com

Мобильный телефон (WhatsApp)：+86 18030235312

B&R X20DO9322 — это компактный цифровой выходной модуль для платформы автоматизации X20. Он обеспечивает двенадцать выходов с напряжением 24 В постоянного тока, по 0,5 А на канал и номинальным общим током 6 А. Однопроводное подключение упрощает монтаж на месте, а диагностика выходных сигналов контролирует короткие замыкания, перегрузки, отсутствие питания ввода/вывода и внешнее напряжение. Встроенная тепловая защита, диоды свободного хода для индуктивных нагрузок, быстрое переключение и изоляция шины 500 В обеспечивают надежное управление клапанами, реле, индикаторами и исполнительными механизмами.

Технические характеристики X20DO9322

Бренд

B&R Automation

Номинальное напряжение

24 В постоянного тока

Серия продукции

X20

Напряжение переключения

24 В постоянного тока, -15% / +20%

Модель продукта

X20DO9322

Номинальный выходной ток

0,5 А на канал

Тип продукта

12-канальный цифровой выходной модуль

Суммарный номинальный ток

6 А

Выходные каналы

12 цифровых выходов

Характеристики переключения

<Задержка включения/выключения 300 мкс; максимальная частота 500 Гц при резистивной нагрузке.

Часто задаваемые вопросы

В1: Что означает «выходной сигнал источника» для проводки X20DO9322?
A: Модуль подает положительное напряжение 24 В постоянного тока на нагрузку при активации выхода. Проводка на месте установки должна соответствовать требованиям к выходному напряжению источника питания.

В2: Как модуль обнаруживает ошибки на выходе?
A: Каждый канал отслеживает короткие замыкания, перегрузки, отсутствие питания ввода/вывода и внешнее напряжение. Состояние неисправности отображается с помощью светодиодов и программной диагностики.

В3: Может ли X20DO9322 переключать соленоиды или другие индуктивные нагрузки?
А: Да. В нем используются внутренние диоды свободного хода, но частота переключения должна соответствовать ограничениям по индуктивной нагрузке, указанным в техническом описании.

Вопрос 4: Что происходит при температуре окружающей среды выше 55°C?
A: Максимальный выходной ток необходимо уменьшить с 0,5 А до 0,35 А на канал при температуре выше 55 °C.
